PODSTAWOWE INFORMACJE TECHNICZNE :

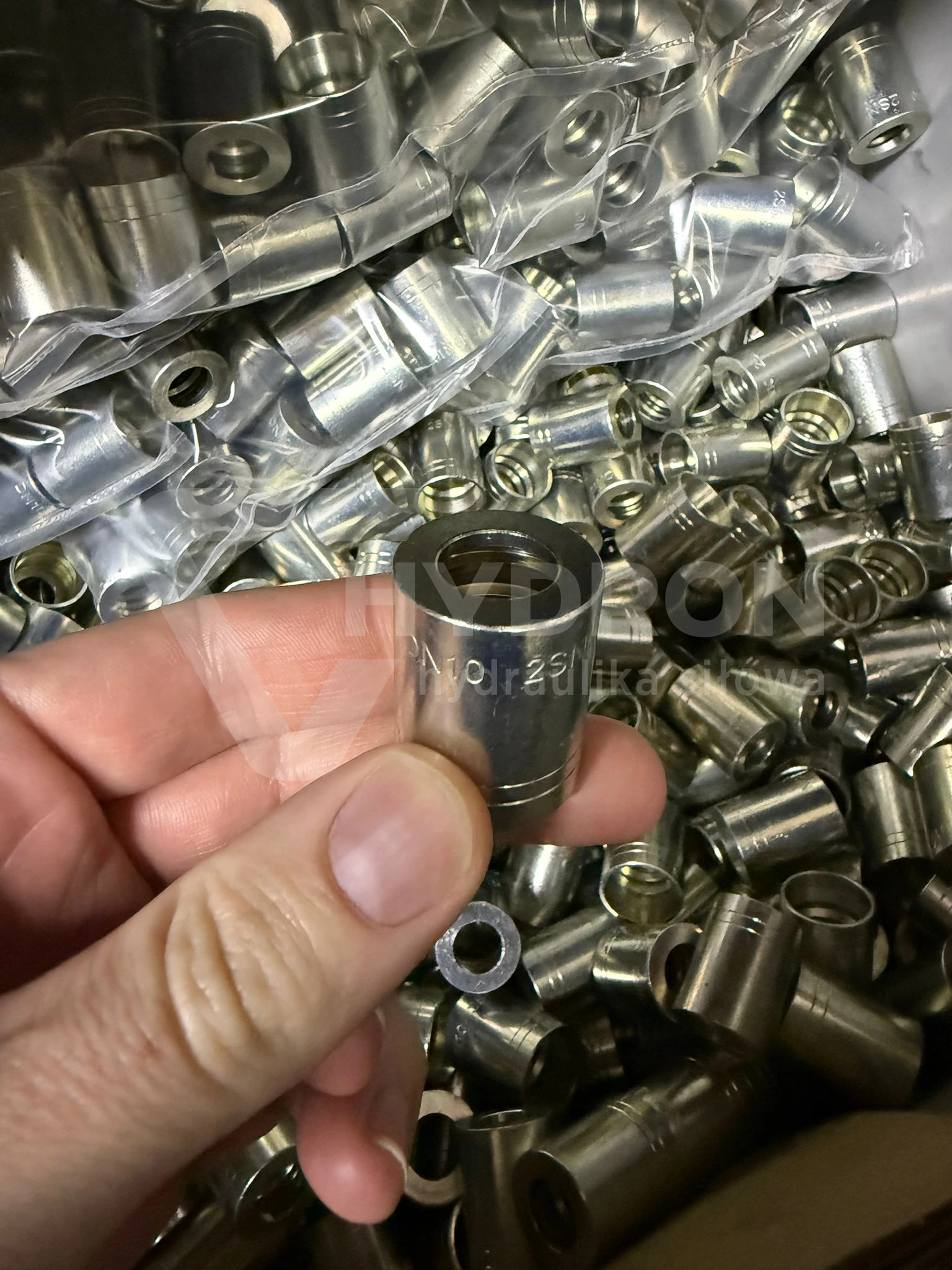

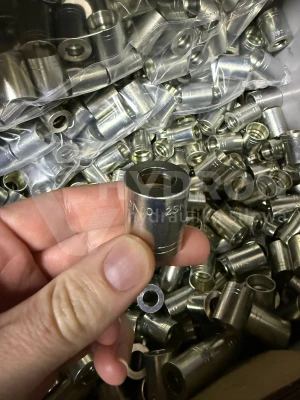

Tuleja zaciskowa na wąż DN10 2SN
Dane techniczne
Średnica węża (wewnętrzna) | DN10 mm ( 3/8" ) |
Wersja końcówki | tuleja zaciskowa |
Rodzaj gwintu | nie dotyczy |
Typ gwintu | nie dotyczy |
Rozmiar gwintu | nie dotyczy |
Rozmiar stożka ( dla metrycznych ) | nie dotyczy |
Maksymalne ciśnienie | nie podano |
Typ uszczelnienia | nie dotyczy |
Wykonanie | stal automatowa |
Temperatura pracy | -20°C do + 120°C |

Wymiary tulejki
średnica zewnętrzna : 25mm
średnica wewnętrza : 19,5mm
długośc całkowita : 32mm
wymiar pod zamek : 14,5mm

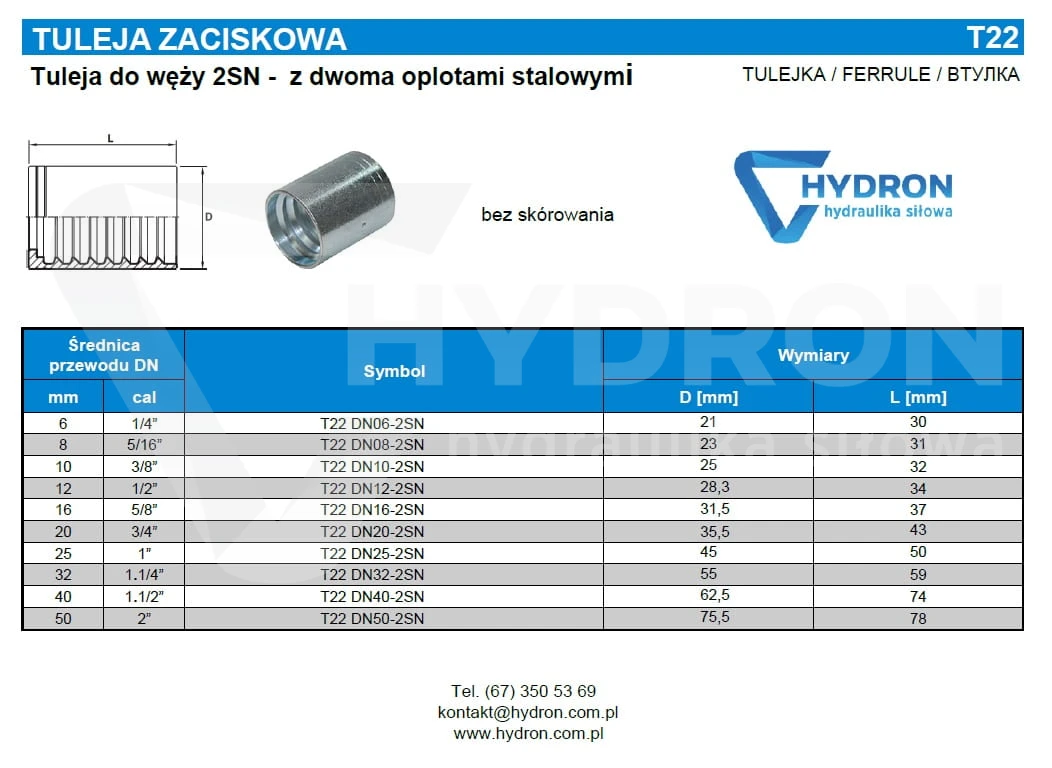

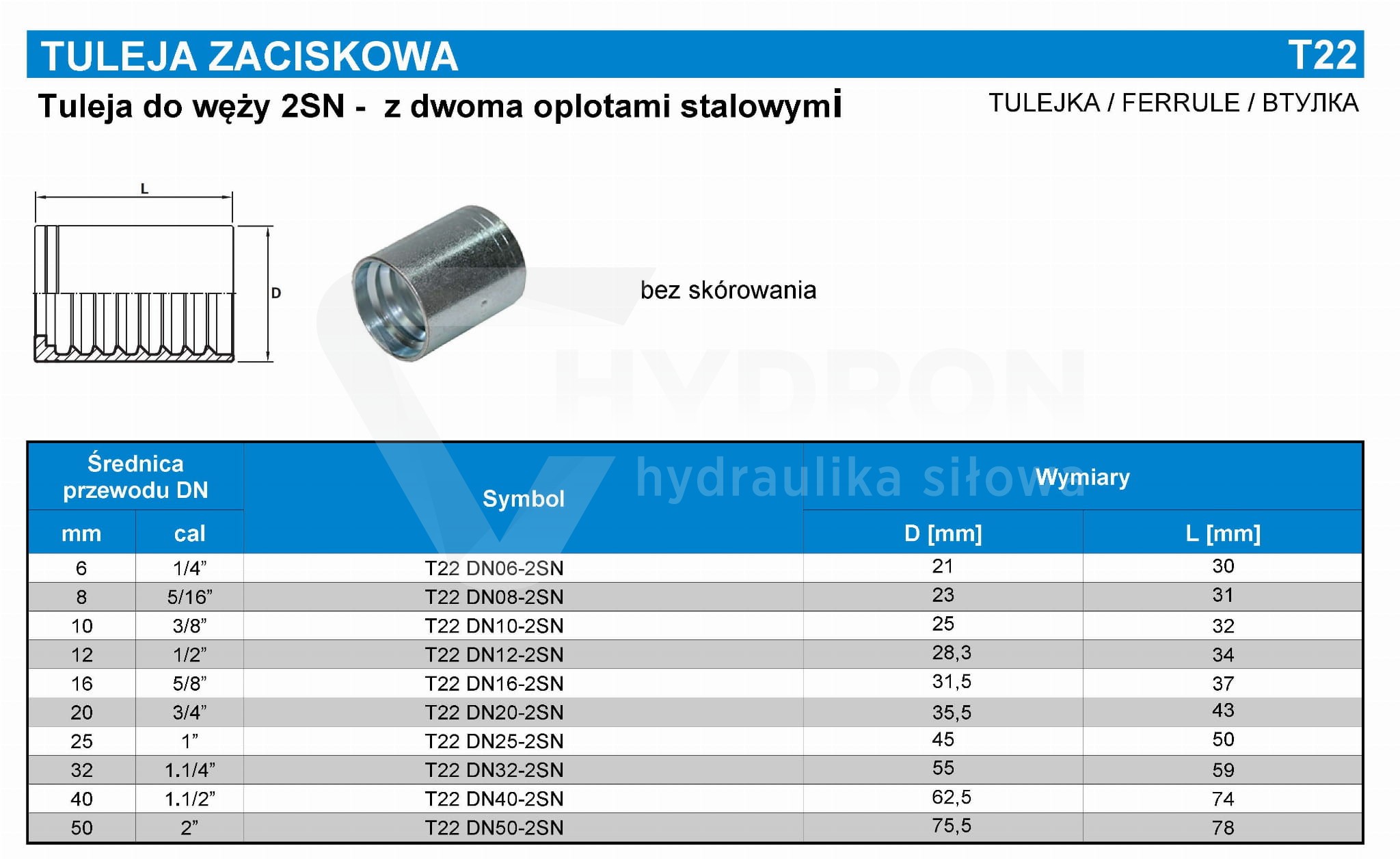

KOD ART NO. |
WĄŻ (DN) |
PRZEPŁYW (DASH) |
WYMIAR (D) DIMENSIONS (D) |
WYMIAR (L) DIMENSIONS (L) |
00210-03 |
5 |
3 |
20.6 |
27 |
00210-04 |
6 |
4 |
22.2 |
30 |
00210-05 |
8 |
5 |
23 |
31 |
00210-06 |
10 |
6 |
25 |
32 |
00210-08 |
12 |
8 |
28.3 |
34 |
00210-10 |
16 |
10 |
31.5 |
37 |
00210-12 |
20 |
12 |
35.5 |
43 |
00210-16 |
25 |
16 |
45 |
50 |
00210-20 |
32 |
20 |
55 |
59 |
00210-24 |
38 |
24 |
62.5 |
74 |
00210-32 |
51 |
32 |
75.5 |
78 |
