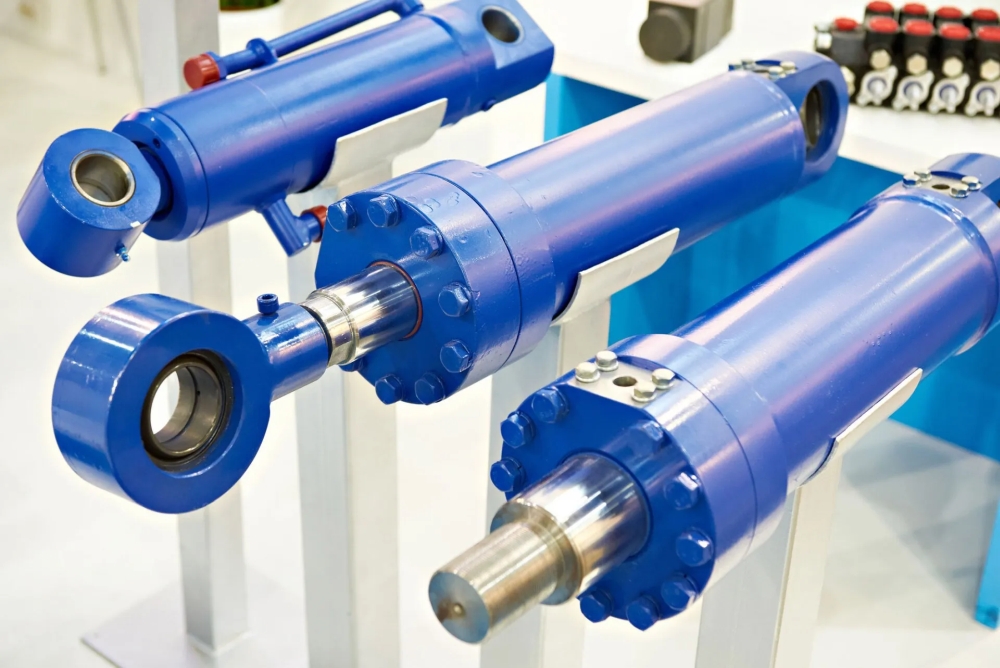

Jak zbudowany jest cylinder hydrauliczny?

Cylinder hydrauliczny to inaczej siłownik hydrauliczny. To powszechnie użytkowane urządzenie, którego zadaniem jest przekształcanie energii cieczy w energię mechaniczną, co umożliwia ruch częścią roboczych wielu maszyn i innego typu konstrukcji. Z tego artykułu dowiesz się, jakie są podstawowe elementy budowy cylindra hydraulicznego oraz jakie rodzaje tego urządzenia wykorzystuje się we współczesnych układach.

Do czego służy cylinder hydrauliczny?

Siłownik hydrauliczny klasyfikowany jest jako urządzenie wykonawcze. Jest to związane z tym, że to właśnie ten cylinder odpowiada za konwersję energii zawartej w cieczy roboczej (zazwyczaj olej hydrauliczny) w energię mechaniczną. Ta z kolei wykorzystywana jest do poruszania częściami roboczymi maszyn różnego typu lub konstrukcji. Dzięki temu możliwe jest precyzyjne operowanie ramionami ładowacza TUR, ramieniem koparki czy też innymi częściami maszyn wykorzystywanych w rolnictwie, budownictwie, leśnictwie itd. Aby układ działał wydajnie i niezawodnie, musi składać się ze starannie dobranych elementów. Do tego muszą one znajdować się w dobrym stanie technicznym.

Podstawowe elementy konstrukcji cylindra hydraulicznego

Oczywiście wpływ na szczegółową konstrukcję cylindra hydraulicznego ma jego rodzaj. Są jednak podstawowe elementy, które znajdują się w budowie większości urządzeń z tej kategorii. Poniżej opisano je w kilku słowach.

Cylindry

To nic innego, jak obudowy, po których poruszają się tłoki i ciecz robocza. Zazwyczaj cylindry wykonuje się z wytrzymałej stali, która gwarantuje odporność na działanie wysokiego ciśnienia roboczego i nie wchodzi w niekorzystne interakcje z olejem hydraulicznym.

Tłok

Jest ruchomym elementem, który znajduje się wewnątrz cylindra. W trakcie pracy układu tłok przesuwa się wzdłuż cylindra na skutek oddziaływania ciśnienia zawartego w oleju hydraulicznym. Tłoki mogą być jednostronnego działania lub dwustronnego działania i to determinuje to, czy zawierają m.in. sprężynę zwrotną.

Tłoczysko

Element, którego zadaniem jest połączenie tłoka z ruchomą częścią (częścią roboczą) maszyny. Tym samym bierze on udział w przenoszeniu energii mechanicznej. Do tego tłoczysko jest wykorzystywane jako mocowanie cylindra hydraulicznego do innego urządzenia.

Nurnik lub membrana

Zdarzają się siłowniki hydrauliczne, w których rolę standardowego tłoka przejmują membrana lub nurnik. Wówczas to te elementy są wprawiane w ruch na skutek oddziaływania ciśnienia oleju hydraulicznego.

Uszczelnienia

Oczywiście w siłowniku hydraulicznym nie może zabraknąć uszczelnień, w tym głównie uszczelek. Montuje się je w tłokach oraz na miejscach łączeń poszczególnych elementów. Ich zadaniem jest zapewnienie szczelności układu i zapobieganie ewentualnym wyciekom cieczy roboczej.

Sterowniki

Wybrane modele siłowników mogą być wyposażone w sterowniki, dzięki którym możliwe jest sterowanie pracą układu hydraulicznego oraz zwiększenie kontroli nad ruchem cylindra.

Stopa i dławnica

Siłownik jest obustronnie zakończony. W tych miejscach znajdują się stopami dławnica, przy czym pierwsza może też być wykorzystywana jako element mocujący.

Wpływ na konstrukcję ma rodzaj siłownika

Jak już wspomniano, wpływ na szczegółową konstrukcję cylindra hydraulicznego ma jego typ. Na co dzień w przemyśle, rolnictwie czy budownictwie wykorzystuje się takie rodzaje jak:

• siłowniki jednostronnego działania;
• siłowniki dwustronnego działania;
• siłowniki tandemowe;
• siłowniki podwójne;
• siłowniki teleskopowe;
• siłowniki nurnikowe;
• siłowniki obrotowe.
