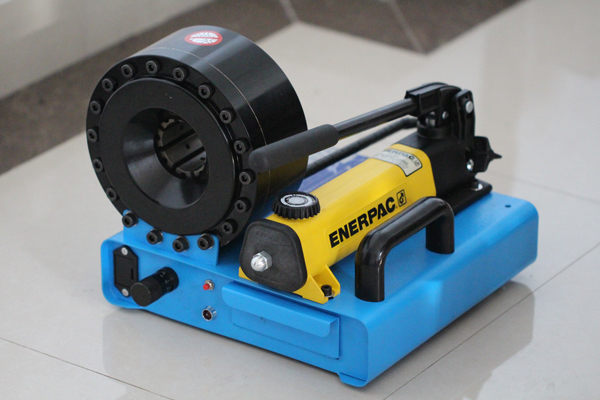

INSTRUKCJA OBSŁUGI RĘCZNEJ ZAKUWARKI DO WĘŻY P16HP

Instrukcja pisemna dostarczona razem z zakuwarką.  Instrukcja jest identyczna dla modeli : P16HP, P16HPZ, P16AP

USTAWIENIE ŚREDNICY ZAĆISKANIA WĘŻĄ

Sprawdź jaki wąż chcesz zacisnąć

Porada: Na filmie instruktażowym przedstawiono zakucie węża hydraulicznego DN10 ( wewnętrzny wymiar 10 mm) 2SN (wąż dwu - splotowy). Podane wartości odczytujemy z węża ( jak odczytywać oznaczenia na wężach ) Jeśli jest to nie możliwe mierzymy wewnętrzny rozmiar węża za pomocą suwmiarki i oceniamy ilość splotów metalowych w jego wnętrzu. Znając wewnętrzną średnicę węża oraz ilość metalowych zwojów znajdujących się wewnątrz węża dobieramy odpowiednią tulejkę oraz końcówkę do węża.

Odczytaj wartość z tabeli zaciskania

Następnie kierując się tabelą zaciskania węży ustalamy na jaką średnicę mamy zakuć wąż. W tym przypadku w tabeli zaciskania węży odczytujemy zaciśniecie na wymiar: 20,6 mm. Po odczytaniu wartości z tabeli dobieramy najbardziej zbliżone szczęki do wymiaru 20,6 mm w celu zakucia węża. W prezentowanej zakuwarce P16 występują szczęki o rozmiarach: 10, 12, 14, 16, 19, 23, 27, 31. W tym przypadku należy zastosować szczęki o rozmiarze 19 ponieważ są najbardziej zbliżone do rozmiaru 20,6 mm.

Ustaw wartość na mikrometrze

Kolejnym etapem będzie ustawienie mikrometru poprzez dodanie odpowiedniej wartości. Jest to bardzo proste należy od wartości 20,6 mm (wartość z tabeli) odjąć 19 (rozmiar szczęk) aby uzyskać wymaganą miarę ustawania mikrometra. Jest to 1,6 mm i taką wartość należy ustawić na mikrometrze obracając go w prawo o 1,6 mm. Kolejno należy na wężu osadzić tulejkę oraz łącznik. Pamiętaj by do osadzenia łącznika stosować tylko młotek gumowy aby nie uszkodzić łącznika. Po zamontowaniu szczęk wewnątrz głowicy wsadzamy wąż z osadzoną tulejką i łącznikiem.

Zamontuj szczęki

Ważne: Szczęki są ponumerowane od 1 do 8 i należy je po kolei osadzić we wnętrzu głowicy. Następnie za pomocą rękojeści pompki zakuwamy wąż do momentu aż zapali się kontrolka informująca o osiągnięciu rozmiaru 20,6 mm. Pamiętaj aby niwelować karb powstały po pierwszym zakuciu poprzez obrócenie węża i ponowne zakucie aby powierzchnia była gładka i przylegająca do węża. Po zakuciu mierzymy za pomocą suwmiarki średnicę zakucia. PAMIĘTAJ: ZAKUWAMY TYLKO OKRĄGŁE ELEMENTY, CZYŚCIMY WEWNĘTRZNĄ CZĘŚĆ GŁOWICY WYDMUCHUJĄC JĄ SPRĘŻONYM POWIETRZEM, SMARUJEMY SZCZEKI GŁÓWNE I GŁOWICĘ.

Zakładanie szczęk ( stara wersja zakuwarki z kluczem imbusowym )

Ustawienie mikrometru na zakuwarce

 Odpowietrzenie pompki zakuwarki
