Dobór ciśnienia węża

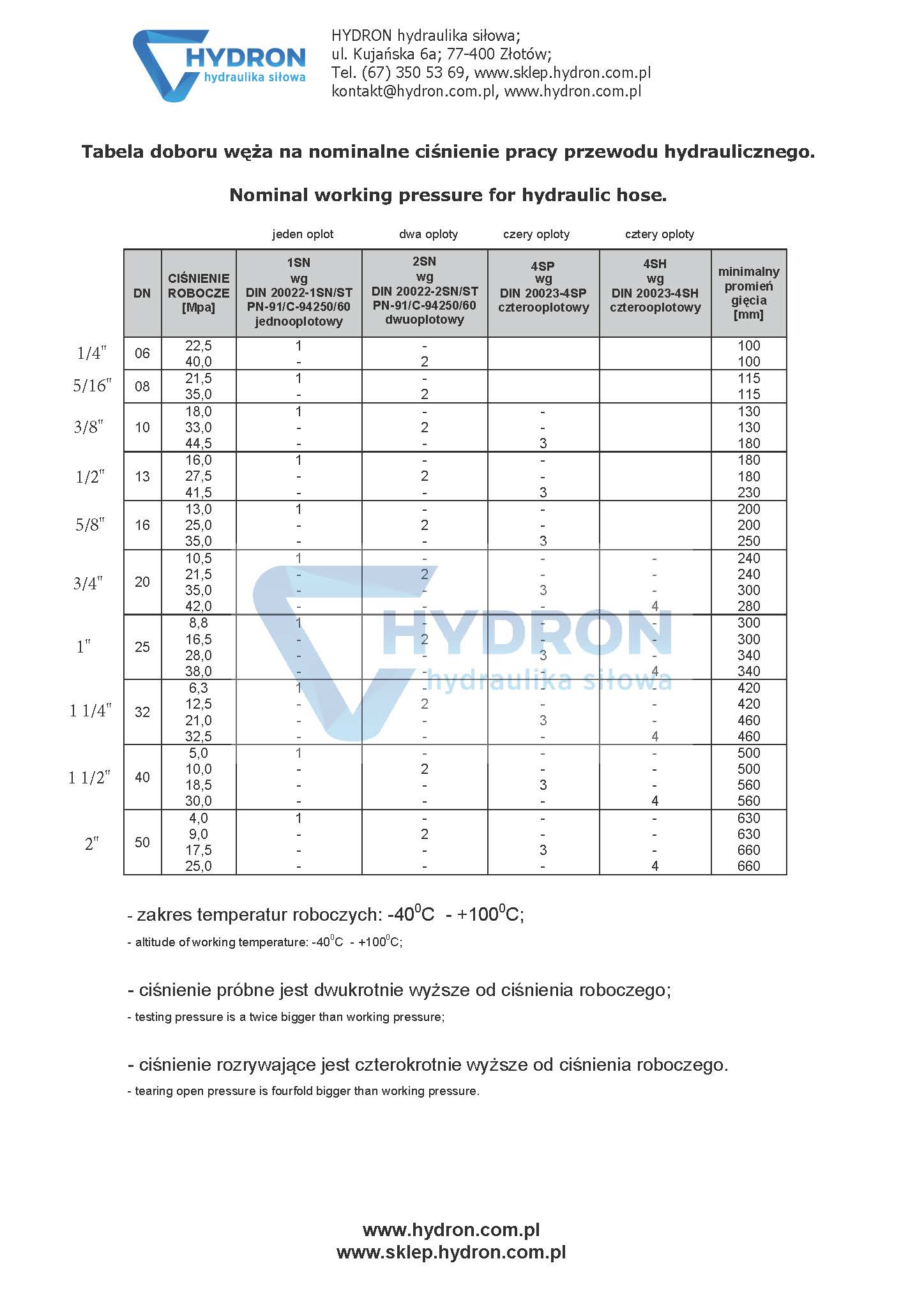

Tabela doboru węża na nominalne ciśnienie pracy przewodu hydraulicznego. W zależności od średnicy wewnętrznej węża i ilości oplotów ciśnienia węży są różne. Przykład : wąż o średnicy wewnętrznej z jednym oplotem stalowym (1SN) posiada ciśnienie 22,5,MPa, wąż o takiej samej średnicy z dwoma oplotami stalowymi (2SN) posiada ciśnienie 40MPa.
DN - średnica wewnętrzna |
CIŚNIENIE ROBOCZE [Mpa] |
wąż 1SN |
wąż 2SN |
wąż 4SP |
wąż 4SH |
minimalny promień gięcia [mm] |
|
06mm (1/4") |
22,5 40,0 |
1 – |
– 2 |
100 100 |
||
|
08mm (5/16") |
21,5 35,0 |
1 – |
– 2 |
115 115 |
||
|
10mm (3/8") |
18,0 33,0 44,5 |
1 – – |
– 2 – |
– – 3 |
130 130 180 |
|
|
13mm (1/2") |
16,0 27,5 41,5 |
1 – – |
– 2 – |
– – 3 |
180 180 230 |
|
|
16mm ( 5/8") |
13,0 25,0 35,0 |
1 – – |
– 2 – |
– – 3 |
200 200 250 |
|
|
20mm (3/4") |
10,5 21,5 35,0 42,0 |
1 – – – |
– 2 – – |
– – 3 – |
– – – 4 |
240 240 300 280 |
|
25mm (1") |
8,8 16,5 28,0 38,0 |
1 – – – |
– 2 – – |
– – 3 – |
– – – 4 |
300 300 340 340 |
|
32mm (1 1/4") |
6,3 12,5 21,0 32,5 |
1 – – – |
– 2 – – |
– – 3 – |
– – – 4 |
420 420 460 460 |
|
40mm (11/2") |
5,0 10,0 18,5 30,0 |
1 – – – |
– 2 – – |
– – 3 – |
– – – 4 |
500 500 560 560 |
|
50mm (2") |
4,0 9,0 17,5 25,0 |
1 – – – |
– 2 – – |
– – 3 – |
– – – 4 |
630 630 660 660 |
– zakres temperatur roboczych: -400C – +1000C;
– ciśnienie próbne jest dwukrotnie wyższe od ciśnienia roboczego;
– ciśnienie rozrywające jest czterokrotnie wyższe od ciśnienia roboczego.
