Jak wykonać pomiar średnicy gwintu i go zidentyfikować ?

Umiejętność wykonania prawidłowego pomiaru średnicy gwintu jest niezwykle ważne w kontekście doboru komponentów w mechanice i hydraulice. Dotyczy to zwłaszcza kupowania wszelkiego rodzaju uszczelnień i złączek hydraulicznych gwintowanych. W tym artykule przygotowaliśmy dla Ciebie podstawowe informacje o tym, jak mierzyć średnicę gwintu i prawidłowo go identyfikować. Zachęcamy do lektury.

Sposoby pomiaru średnicy gwintu

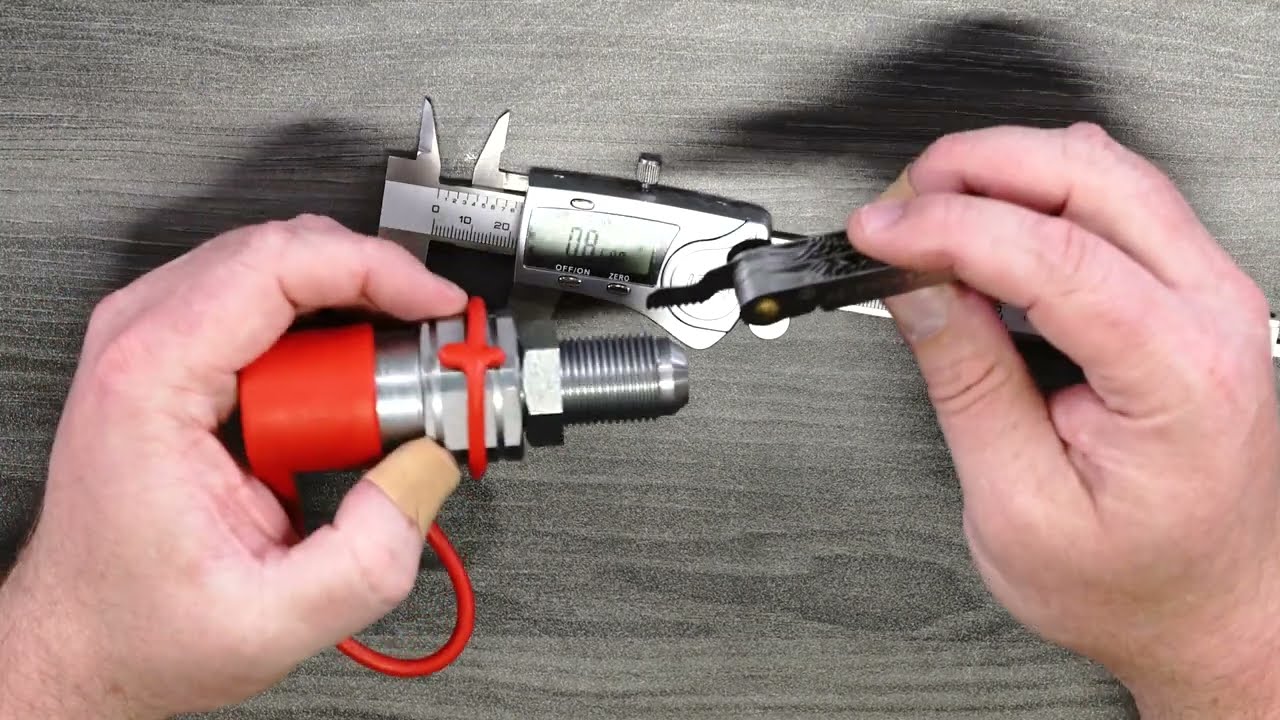

Na co dzień można zastosować kilka sposobów pomiaru średnicy gwintu. Jednym z nich jest skorzystanie z suwmiarki. Wystarczy przyłożyć suwmiarkę do gwintu, a następnie odczytać wynik w tabeli gwintów. Następnie wymiar podany w milimetrach dopasować do tabeli numerycznej, która wskazuje na rozmiar gwintu. Jednocześnie warto być bardzo uważnym, ponieważ standardowy podział wskazuje na to, że niektóre zakresy rozmiarów mogą wskazywać na różne rodzaje gwintów. W związku z tym warto dokonać dokładniejszej analizy. W przypadku jakichkolwiek wątpliwości warto zapoznać się ze specyfikacją techniczną danego elementu.

Identyfikacja gwintu – jak wykonać ją po gwincie zewnętrznym?

Rodzaj gwintu można określić po analizie gwintu zewnętrznego (męska część). Jak to zrobić? W tym celu należy dokładnie sprawdzić króciec z gwintem zewnętrznym, który odkręca się od przewodu hydraulicznego. Sprawdza się dokładnie średnicę zewnętrzną i wewnętrzną gwintu za pomocą dokładnego przyrządu mierniczego.

Pomiar skoku gwintu – po co się go wykonuje?

W kontekście identyfikacji gwintu warto zwrócić również uwagę na skok gwintu. To parametr, który wskazuje na odległość, jaka występuje pomiędzy dwoma kolejnymi wierzchołkami zwojów gwintu. W dużym skrócie wskazuje to na to, jak szybko element przesuwa się w głąb otworu przy jednym obrocie. Znajomość skoku gwintu pozwala na odpowiednie dopasowanie elementów złącznych w układach hydrauliki siłowej, w tym złączek, uszczelek czy przewodów. Skok gwintu można zmierzyć za pomocą suwmiarki, dopasowując szczęki do gwintu i odczytując wynik w milimetrach.

Jakie są podstawowe rodzaje gwintów wykorzystywanych w hydraulice siłowej?

Obecnie w układach hydrauliki siłowej wykorzystuje się różne rodzaje gwintów. Na potrzeby tego artykułu wybraliśmy te, które spotyka się najczęściej i wydają się być najpowszechniejsze i najbardziej standardowe. Należą do nich:

• M – gwint metryczny zwykły;
• BSP (G) – gwint calowy, brytyjski;
• ORFS – calowy UNF z o-ringiem od czoła (amerykański);
• AORFS – gwint zewnętrzny ORFS;
• UNF – calowy i zunifikowany, zwany gwintem amerykańskim (wewnętrzny);
• JIC – calowy i zunifikowany, zwany gwintem amerykańskim (zewnętrzny);
• NPSM – rurowy Briggsa ANSI B1.20.1;
• NPT (NPTF) – rurowy Briggsa, stożkowy;
• R (BSPT) – rurowy Whitwortha, stożkowy.

Przed zakupem końcówki z gwintem warto dokładnie zapoznać się z jej specyfikacją techniczną i rozmiarem, aby dopasować komponent bezpośrednio do danej aplikacji. To klucz do tego, aby zapewnić sobie trwałe i szczelne połączenie układu, co ma wpływ na jego wydajność i bezpieczeństwo eksploatacji. Szeroki wybór złączek i końcówek z różnymi gwintami znajdziesz w ofercie naszego sklepu Hydron.
