Co to jest skok gwintu?

Skok gwintu to odległość między dwoma sąsiednimi wierzchołkami gwintu, mierzona wzdłuż osi gwintu. W prostych słowach, skok gwintu określa, jak daleko przesuwa się element (np. śruba) wzdłuż osi, gdy dokonamy jednego pełnego obrotu. W przypadku gwintów metrycznych skok wyrażany jest w milimetrach (np. M10x1, co oznacza skok 1 mm), a w przypadku gwintów calowych – w calach (np. 1/4" z gwintem 20 TPI, co oznacza 20 zwojów na cal).

Aby mieć pewność, że dobrana złączka będzie szczelna gwinty muszą być o tym samym skoku ! Głównie dotyczy to złączy z gwintami metrycznymi. Przykład : złączka prosta z gwintem M10x1 nie będzie pasowała do złączki z gwintem M10x1,5 ponieważ posiadają inny skok.

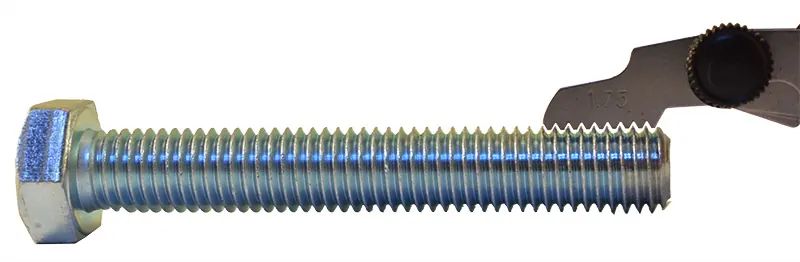

Jak zmierzyć skok gwintu?

Pomiar skoku gwintu można przeprowadzić na kilka sposobów:

Za pomocą grzebienia do gwintów : ( najłatwiejszy sposób )

• Grzebień do gwintów to narzędzia, które zawierają różne profile gwintów o znanych skokach.
• Wystarczy przyłożyć wzornik do gwintu i dopasować do niego odpowiedni profil. W ten sposób można szybko określić skok.

Z użyciem suwmiarki: ( bardzo trudne )
Użyj suwmiarki, aby zmierzyć odległość między dwoma sąsiednimi wierzchołkami gwintu.
Upewnij się, że suwmiarka jest prosto ustawiona, aby pomiar był dokładny.
Zmierz odległość i zanotuj wynik w milimetrach lub calach.

Liczenie zwojów: ( bardzo trudne )
Jeśli masz dłuższy odcinek gwintu, możesz policzyć liczbę zwojów w danym odcinku (np. 10 mm) i podzielić tę wartość przez długość.
Na przykład, jeśli w odcinku 10 mm znajdują się 4 zwoje, to skok wynosi 10 mm / 4 zwoje = 2,5 mm.

Mierzenie skoku za pomocą grzebienia - najprostszy sposób

Skok gwintu to istotny parametr, który wpływa na szczelność połączenia. Dokładny pomiar skoku jest kluczowy dla zapewnienia odpowiedniego dopasowania elementów. Aby zmierzyć dokładnie skok gwintu będziemy potrzebowali grzebienia do gwintów ( kliknij aby sprawdzić ile kosztuje grzebień do sprawdzania gwintów ) Grzebienie umożliwiają sprawdzenie gwintów : Metrycznych - sprawdziany skoków: 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0 oraz Calowych ( BSP ) - sprawdziany: 4G, 4,5G, 5G, 6G, 7G, 8G, 9G, 10G, 11G, 12G, 13G, 14G, 16G, 18G, 19G, 20G, 22G, 24G, 25G, 26G, 28G , 30G, 32G, 36G, 40G, 48G, 60G, 62G

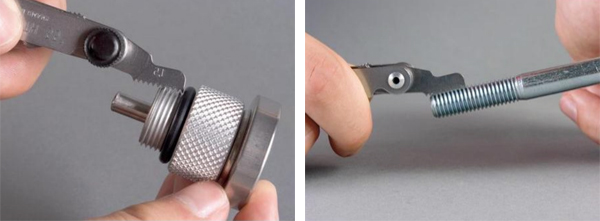

Przykład jak prawidłowo mierzymy skok gwintu

Skok gwintu - tabela

Tabela zawiera popularne rozmiary gwintów oraz odpowiadające im skoki, co może być pomocne przy doborze odpowiednich elementów.

Tabela zawiera popularne rozmiary gwintów oraz odpowiadające im skoki, co może być pomocne przy doborze odpowiednich elementów.
