Przewód hydrauliczny wąż DN25 AA M36 0,77mb 165bar

Czym jest przewód hydrauliczny AA M36x2 770 mm

Przewód hydrauliczny AA M36x2 o długości 770 mm to gotowy przewód stosowany w instalacjach hydrauliki siłowej do transportu medium roboczego, którym najczęściej jest olej hydrauliczny. Element ten stanowi część układu hydraulicznego odpowiedzialną za bezpieczne przenoszenie ciśnienia pomiędzy podzespołami takimi jak pompy hydrauliczne, siłowniki hydrauliczne, rozdzielacze oraz inne elementy instalacji. Przewody hydrauliczne tego typu wykorzystywane są wszędzie tam, gdzie wymagane jest szczelne i odporne na wysokie ciśnienie połączenie komponentów hydraulicznych. Wariant AA oznacza zastosowanie dwóch końcówek z gwintem metrycznym M36x2 zakończonych nakrętką, co umożliwia bezpośrednie połączenie z elementami posiadającymi gwint zewnętrzny w instalacji hydraulicznej. Dzięki zastosowaniu węża hydraulicznego renomowanego producenta Semperit przewód charakteryzuje się wysoką odpornością na ciśnienie robocze, działanie oleju hydraulicznego oraz trudne warunki pracy występujące w hydraulice mobilnej i przemysłowej.

Budowa i konstrukcja przewodu hydraulicznego

Przewód hydrauliczny AA M36x2 770 mm składa się z kilku elementów konstrukcyjnych, które wspólnie odpowiadają za trwałość i bezpieczeństwo pracy w instalacji hydraulicznej. Podstawowym elementem jest wąż hydrauliczny wykonany z gumy syntetycznej odpornej na działanie olejów hydraulicznych. Wewnętrzna warstwa węża odpowiada za transport medium roboczego i musi być odporna na chemiczne oddziaływanie oleju oraz wysokie ciśnienie. W środkowej części węża znajduje się oplot stalowy pełniący funkcję wzmocnienia konstrukcji. Oplot zapewnia odporność przewodu na ciśnienie robocze oraz zapobiega jego deformacji podczas pracy układu hydraulicznego. Zewnętrzna warstwa węża chroni przewód przed uszkodzeniami mechanicznymi, ścieraniem oraz wpływem czynników atmosferycznych. Na obu końcach przewodu znajdują się końcówki hydrauliczne typu AA z gwintem M36x2. Końcówki te są trwale zaciśnięte na przewodzie za pomocą tulei zaciskowych, co zapewnia szczelność i bezpieczeństwo połączenia w instalacji hydraulicznej. Tego typu przewody współpracują z elementami takimi jak złączki hydrauliczne, szybkozłącza hydrauliczne czy inne przewody hydrauliczne stosowane w układach hydrauliki siłowej.

Zasada działania w instalacji hydraulicznej

Przewód hydrauliczny pełni funkcję elementu transportowego w układzie hydraulicznym. Jego zadaniem jest przenoszenie energii hydraulicznej poprzez przepływ medium roboczego pod wysokim ciśnieniem pomiędzy poszczególnymi elementami instalacji. Po uruchomieniu pompy hydraulicznej olej hydrauliczny zostaje wprawiony w ruch i przepływa przez przewody hydrauliczne do odbiorników energii, takich jak siłowniki hydrauliczne lub silniki hydrauliczne. Przewód hydrauliczny AA M36x2 zapewnia szczelne połączenie pomiędzy elementami układu, umożliwiając stabilny przepływ medium roboczego bez strat ciśnienia. Odpowiednia średnica przewodu oraz właściwie dobrane końcówki hydrauliczne wpływają na prawidłową pracę całego układu hydraulicznego.

Normy i standardy techniczne

W hydraulice siłowej bardzo ważną rolę odgrywają normy techniczne określające parametry połączeń oraz standardy produkcji komponentów hydraulicznych. Gwint M36x2 należy do metrycznego systemu gwintów stosowanego powszechnie w hydraulice siłowej w Europie. Gwinty metryczne stosowane są w wielu elementach instalacji takich jak złączki hydrauliczne, kolanka hydrauliczne czy trójniki hydrauliczne. Węże hydrauliczne stosowane w przewodach tego typu produkowane są zazwyczaj zgodnie z normami:

• EN 853
• DIN
• ISO

Normy te określają wymagania dotyczące wytrzymałości ciśnieniowej, konstrukcji węża oraz odporności materiałów stosowanych w hydraulice siłowej. Stosowanie komponentów zgodnych z normami zapewnia kompatybilność elementów instalacji oraz bezpieczeństwo pracy układu hydraulicznego.

Zastosowanie przewodu hydraulicznego

Przewody hydrauliczne z końcówkami AA M36x2 stosowane są w wielu gałęziach przemysłu oraz w hydraulice mobilnej. Najczęściej wykorzystywane są w:

• maszynach rolniczych takich jak ciągniki, przyczepy czy ładowacze
• maszynach budowlanych takich jak koparki, ładowarki czy spycharki
• maszynach przemysłowych i liniach produkcyjnych
• układach hydrauliki mobilnej stosowanych w pojazdach specjalistycznych
• serwisach hydrauliki siłowej zajmujących się naprawą i produkcją przewodów hydraulicznych.

Odpowiednio dobrany przewód hydrauliczny zapewnia stabilną pracę instalacji hydraulicznej nawet w trudnych warunkach eksploatacyjnych.

Różnice względem innych przewodów hydraulicznych

Na rynku dostępnych jest wiele wariantów przewodów hydraulicznych różniących się między sobą średnicą, typem gwintu oraz długością. Jedną z najważniejszych różnic jest średnica węża hydraulicznego oznaczana symbolem DN. Różne średnice przewodów stosowane są w zależności od wymaganej wydajności przepływu medium roboczego. Istotne znaczenie ma również typ końcówki hydraulicznej. Oprócz końcówek AA spotykane są między innymi końcówki:

• AB
• DKOL
• DKOS
• JIC
• ORFS

Każdy z tych standardów stosowany jest w określonych typach instalacji hydraulicznych. Różnice dotyczą także długości przewodu hydraulicznego. Długość przewodu powinna być dopasowana do konstrukcji maszyny oraz zakresu ruchu elementów instalacji hydraulicznej.

Najczęstsze błędy przy doborze przewodu hydraulicznego

Nieprawidłowy dobór przewodu hydraulicznego może prowadzić do poważnych problemów w pracy instalacji hydraulicznej. Jednym z najczęściej popełnianych błędów jest zastosowanie przewodu o zbyt małej średnicy DN, co powoduje spadki ciśnienia i ograniczenie przepływu medium roboczego. Częstym problemem jest także niewłaściwy dobór gwintu końcówki hydraulicznej. W instalacjach hydraulicznych stosowane są różne standardy gwintów, dlatego przed zakupem należy dokładnie sprawdzić typ gwintu w układzie hydraulicznym. Błędem jest również stosowanie przewodów o zbyt niskim ciśnieniu roboczym w stosunku do parametrów instalacji hydraulicznej. Ważne jest także prawidłowe prowadzenie przewodu w maszynie, aby uniknąć jego nadmiernego zginania oraz uszkodzeń mechanicznych.

Sposób oznaczania przewodu hydraulicznego

1. A=końcówka z nakrętką

2. B=końcówka z gwintem zewnętrznym

3. K=końcówka kolankowa

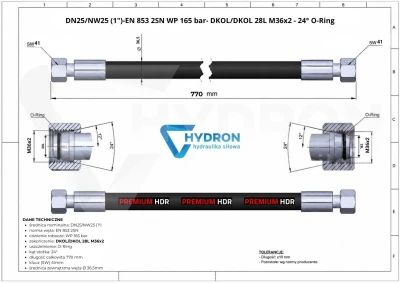

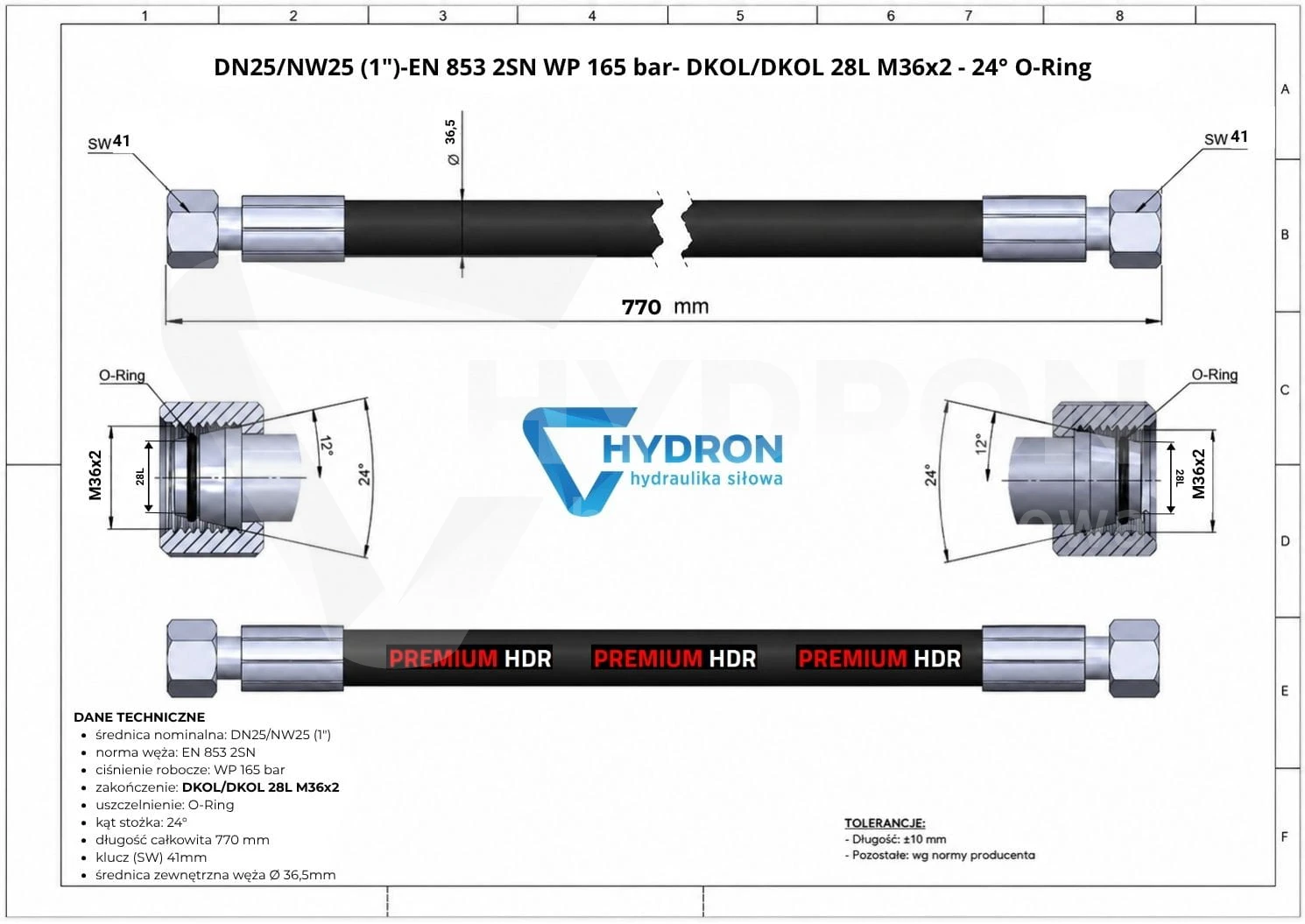

Parametry techniczne

• Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M36x2 28L.

• Wąż o średnicy wewnętrznej DN25 (1" = 25mm ) z dwoma oplotami stalowymi 2SN

• Końcówka lewa = gwint M36x2 ( nakrętka )

• Końcówka prawa = gwint M36x2 ( nakrętka )

• Ciśnienie robocze 165bar. Długość 0,77mb (77cm = 770mm )

• Zdjęcie poglądowe

W naszej firmie mogą Państwo zamówić dowolny przewód hydrauliczny ( o dowolnych końcówkach, średnicy i ciśnieniu roboczym ) zapraszamy do przesyłania zapytań ofertowych na adres email.

Węże oferowane zakuwane są pod indywidualne zamówienie klienta ( o konkretnej długości, końcówkach ) !  Węże zakuwane pod zamówienie klienta nie podlegają zwrotom ! ( wyjątek od prawa odstąpienia od umowy - art. 38 ustawy o prawach konsumenta ) Według przepisu prawo odstąpienia od umowy zawartej poza lokalem przedsiębiorstwa lub na odległość nie przysługuje konsumentowi w odniesieniu do umów:  w których przedmiotem świadczenia jest rzecz nieprefabrykowana, wyprodukowana według specyfikacji konsumenta. Przewodów nie trzymamy na magazynie - każdorazowo produkujemy je dla klientów ( ucinamy wąż z oryginalnej -nowej rolki węża ) i zakuwamy.

FAQ

Czy przewód hydrauliczny AA M36x2 pasuje do wszystkich instalacji hydraulicznych?
Nie. Przewód musi być dopasowany do rodzaju gwintu, średnicy węża oraz parametrów ciśnienia roboczego stosowanego w danym układzie hydraulicznym.

Czy długość przewodu hydraulicznego 770 mm można zmienić?
Gotowych przewodów hydraulicznych nie skraca się. W przypadku potrzeby innej długości należy wykonać nowy przewód hydrauliczny dopasowany do instalacji.

Jak sprawdzić czy gwint M36x2 będzie pasował do instalacji?
Należy zmierzyć średnicę gwintu oraz jego skok. Gwint M36x2 oznacza gwint metryczny o średnicy 36 mm i skoku 2 mm.

Czy przewód hydrauliczny można stosować w maszynach rolniczych?
Tak. Przewody hydrauliczne tego typu są często stosowane w maszynach rolniczych, budowlanych oraz w instalacjach przemysłowych.

Czy przewody hydrauliczne wymagają okresowej kontroli?
Tak. Przewody hydrauliczne powinny być regularnie sprawdzane pod kątem uszkodzeń mechanicznych, wycieków oraz zużycia materiału.
