Rozdzielacze hydrauliczne

W ofercie posiadamy rozdzielacze przeznaczone do stosowania w układach hydraulicznych m.in. dźwigów, podnośników, maszyn budowlanych, rolniczych, przemysłowych. Ich głównym zadaniem jest sterowanie kierunkiem przepływu cieczy roboczej. W zależności od modelu przepływ nominalny wynosi od 45 do 170 [l/min] przy maksymalnym ciśnieniu roboczym 350 [bar]. Jeden rozdzielacz może mieć maks. 8 sekcji roboczych.  W ofercie: ( monobloki ) z jedną dźwignią sterującą, z dwoma dźwigniami sterującymi, z trzema dźwigniami sterującymi, z czterema dźwigniami sterującymi, z pięcioma dźwigniami sterującymi, z sześcioma dźwigniami sterującymi, z siedmioma dźwigniami sterującymi.

Jak dobrać rozdzielacz hydrauliczny ?

Wybór rozdzielacza hydraulicznego powinien być dostosowany do specyfiki układu oraz wymagań maszyny, w której będzie zastosowany. Pierwszym krokiem jest określenie rodzaju sterowania, jaki ma posiadać rozdzielacz. W zależności od zastosowania można wybierać pomiędzy sterowaniem ręcznym (np. dźwignią), elektrycznym, hydraulicznym lub elektrohydraulicznym. Rozdzielacze ręczne sprawdzają się w prostych maszynach rolniczych i budowlanych, natomiast rozdzielacze elektryczne i elektrohydrauliczne są stosowane w zaawansowanych układach, wymagających zdalnej obsługi lub automatyzacji.

Liczba sekcji rozdzielacze

Kolejnym istotnym parametrem jest liczba sekcji, czyli liczba siłowników lub obwodów hydraulicznych, które będą sterowane za pomocą jednego rozdzielacza. Na przykład rozdzielacz 2-sekcyjny pozwala obsługiwać dwa niezależne siłowniki – co jest idealnym rozwiązaniem dla ładowaczy czołowych lub wózków widłowych.

Przepływ rozdzielacza i maksymalne ciśnienie

Niezwykle ważnym czynnikiem jest przepływ oleju, wyrażany w litrach na minutę (l/min). Musi on być dopasowany do wydajności pompy hydraulicznej, aby zapewnić odpowiednie działanie całego układu. Zbyt niski przepływ może powodować spadek wydajności siłowników, natomiast zbyt wysoki może prowadzić do nieefektywnej pracy lub uszkodzenia komponentów. Kolejną kwestią jest maksymalne ciśnienie robocze, które określa, jakie ciśnienie oleju może wytrzymać rozdzielacz. Należy dopasować je do parametrów układu hydraulicznego, aby uniknąć przeciążenia i uszkodzenia podzespołów. Standardowe wartości ciśnienia dla rozdzielaczy wynoszą od 160 do 250 bar, choć w specjalistycznych systemach mogą być znacznie wyższe.

Zawory w rozdzielaczach

Warto również zwrócić uwagę na funkcje zaworów zwrotnych i bezpieczeństwa, które wpływają na ochronę całego systemu. Na przykład zawory przelewowe zabezpieczają układ przed nadmiernym wzrostem ciśnienia, odprowadzając nadmiar oleju do zbiornika. Takie rozwiązanie jest szczególnie ważne w maszynach rolniczych i budowlanych, gdzie dochodzi do dynamicznych zmian ciśnienia w układzie.

Gwinty przyłączeniowe rozdzielacza

Na koniec należy upewnić się, że rodzaj gwintów przyłączy pasuje do reszty układu hydraulicznego. Standardowo stosowane są gwinty BSP, NPT lub metryczne, dlatego warto sprawdzić specyfikację techniczną maszyn, aby uniknąć problemów z montażem. Przykładowe zastosowanie: W przypadku ładowacza czołowego, który obsługuje podnoszenie i przechylanie łyżki, najczęściej stosuje się rozdzielacz 2-sekcyjny o przepływie 40–80 l/min i ciśnieniu 160–250 bar. Dzięki temu możliwe jest precyzyjne sterowanie ruchem siłowników i zapewnienie efektywnej pracy maszyny.

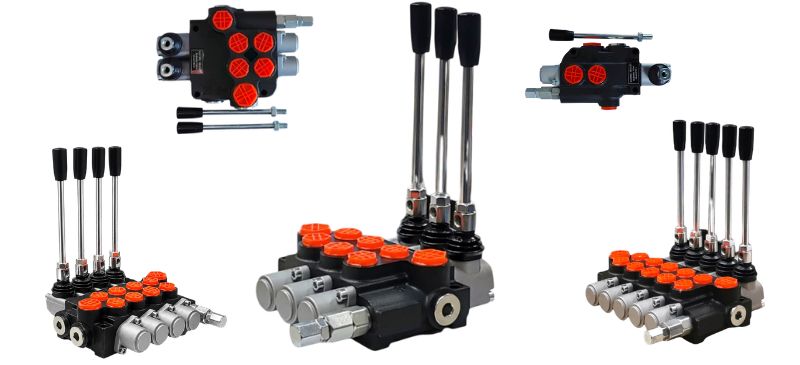

Rodzaje rozdzielaczy hydraulicznych :

• rozdzielacz 1 sekcyjny

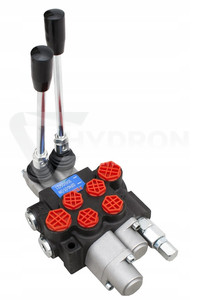

• rozdzielacz 2 sekcyjny
• rozdzielacz 3 sekcyjny

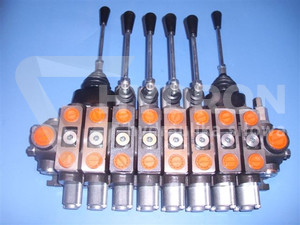

• rozdzielacz 4 sekcyjny
• rozdzielacz 5 sekcyjny

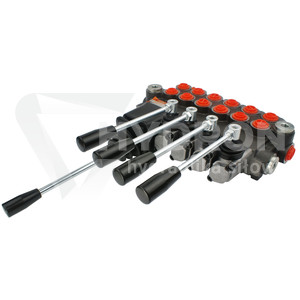

• rozdzielacz 6 sekcyjny

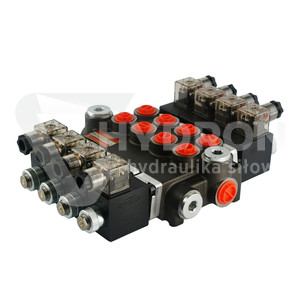

• rozdzielacz sterowany elektrycznie

Przeznaczenie rozdzielaczy

Rozdzielacze przeznaczone do stosowania w układach hydraulicznych dźwigów, podnośników, maszyn budowlanych, rolniczych, przemysłowych. Sterują kierunkiem przepływu cieczy roboczej. Sterowane dźwignią ręczną lub elektryczną.

Rozdzielacze hydrauliczne monoblokowe

Rozdzielacze monoblokowe są najtańszymi i najpopularniejszymi stosowanymi na rynku - stosowane głównie w maszynach i urządzeniach przeznaczonych do rolnictwa. Cały wykonany jest z jednego odlewu ( monobloku ), który następnie jest obrobiony. Głównym dostawcą rozdzielaczy monoblokowych w Europie jest BUŁGARIA.

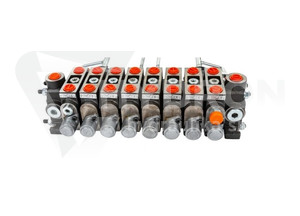

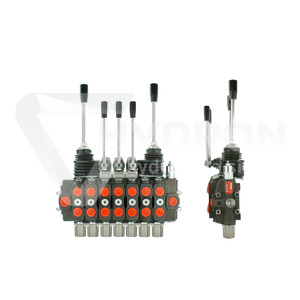

Rozdzielacze sekcyjne

Rozdzielacze sekcyjne to droższy i mniej popularny rodzaj. W przeciwieństwie do monobloków ten typ rozdzielaczy składa się z poszczególnych sekcji skręconych razem. Istnieje możliwosc wymiany dowolnych sekcji i ponowne skręcenie. Rozdzielacze sekcyjne są bardzo popularne w urządzeniach przemysłowych i sprzęcie leśnym.

Rozdzielacze hydrauliczne – budowa, działanie i montaż

Rozdzielacz hydrauliczny jest jednym z kluczowych elementem układów hydraulicznych, odpowiedzialnym za sterowanie przepływem oleju i pracą siłowników. W zależności od specyfikacji, rozdzielacz hydrauliczny składa się z różnych elementów, takich jak dźwignia rozdzielacza hydraulicznego, kołpak, kopułka oraz zawory, które razem odpowiadają za jego prawidłowe działanie.

Budowa rozdzielacza hydraulicznego

Rozdzielacz hydrauliczny składa się z kilku kluczowych elementów, które razem zapewniają jego niezawodne działanie. Korpus rozdzielacza stanowi główną obudowę, w której znajduje się suwak hydrauliczny odpowiadający za sterowanie przepływem oleju. W zależności od rodzaju sterowania, ruch suwaka może być wywoływany przez dźwignię, elektromagnesy, siłę hydrauliczną lub pneumatyczną. Dodatkowe komponenty, takie jak sprężyny powrotne, kołpaki ochronne, zawory zwrotne i przelewowe, zwiększają trwałość i bezpieczeństwo pracy całego układu. Dzięki swojej wszechstronności i niezawodności, rozdzielacze hydrauliczne znajdują zastosowanie w wielu dziedzinach przemysłu, od maszyn rolniczych i budowlanych po hydraulikę przemysłową. Budowa rozdzielacza hydraulicznego jest skomplikowana i różni się w zależności od modelu, jednak podstawowe elementy, takie jak dźwignia, sekcje rozdzielacza oraz zawory (np. zawór przelewowy) są wspólne dla większości konstrukcji. Ważną częścią jest również dławik, który reguluje przepływ oleju.

• Korpus rozdzielacza. Podstawowym elementem rozdzielacza jest korpus, który pełni rolę obudowy i zarazem struktury nośnej dla wszystkich wewnętrznych podzespołów. To w nim znajdują się kanały olejowe oraz gniazda dla suwaka sterującego przepływem cieczy roboczej. Korpus wykonuje się zazwyczaj z wytrzymałych materiałów, takich jak żeliwo czy stal, co gwarantuje jego odporność na wysokie ciśnienia i trudne warunki pracy.
• Suwak hydrauliczny. Wewnątrz korpusu znajduje się suwak, który odpowiada za sterowanie kierunkiem przepływu oleju. Przesuwając się w różnych pozycjach, otwiera i zamyka poszczególne kanały olejowe, kierując ciecz do odpowiednich sekcji układu hydraulicznego. Suwak może być przesuwany ręcznie za pomocą dźwigni, elektrycznie przy użyciu elektromagnesów, hydraulicznie lub pneumatycznie, w zależności od rodzaju rozdzielacza.
• Sprężyny powrotne. Aby zapewnić stabilność położenia suwaka i umożliwić jego powrót do pozycji neutralnej po zwolnieniu sterowania, stosuje się sprężyny powrotne. Znajdują się one po obu stronach suwaka i odpowiadają za jego automatyczne ustawienie w pozycji wyjściowej, co zabezpiecza układ przed przypadkowym pozostawieniem otwartych przepływów.
• Dźwignie sterujące rozdzielacza. Jeżeli rozdzielacz jest sterowany ręcznie, wyposażony jest w dźwignię sterującą. To ona pozwala operatorowi przesuwać suwak i w ten sposób kontrolować przepływ oleju w układzie hydraulicznym. W nowocześniejszych rozwiązaniach dźwignię zastępują elektromagnesy, które uruchamiane są za pomocą sygnału elektrycznego, umożliwiając sterowanie rozdzielaczem zdalnie lub automatycznie.
• Kołpaki ochronne. Aby chronić wrażliwe elementy sterujące, takie jak dźwignia lub elektromagnesy, stosuje się kołpaki ochronne. Są one niezbędne, szczególnie w trudnych warunkach pracy, gdzie rozdzielacz narażony jest na kontakt z kurzem, wilgocią i innymi czynnikami zewnętrznymi, które mogłyby wpłynąć na jego żywotność.
• Zawory zabezpieczające. Niektóre modele rozdzielaczy posiadają dodatkowe zawory zabezpieczające, takie jak zawór zwrotny, który zapobiega cofaniu się oleju hydraulicznego do niepożądanych kanałów, oraz zawór przelewowy, odpowiedzialny za ochronę układu przed nadmiernym wzrostem ciśnienia. To istotne rozwiązania, które zapewniają stabilność działania układu hydraulicznego i chronią jego komponenty przed uszkodzeniem. Do czego służy zawór w rozdzielaczu hydraulicznym ? W rozdzielaczu hydraulicznym mogą znajdować się różne zawory, pełniące określone funkcje: Zawór przelewowy – chroni układ przed nadmiernym wzrostem ciśnienia, kierując nadmiar oleju do zbiornika. Zawór zwrotny – blokuje cofanie się oleju i zabezpiecza przed niekontrolowanym ruchem siłownika. Zawór dławiący – reguluje przepływ oleju, wpływając na prędkość ruchu siłownika. Zawór elektromagnetyczny – umożliwia sterowanie przepływem za pomocą impulsów elektrycznych. W praktyce zawory wbudowane w rozdzielaczu odpowiadają za bezpieczeństwo i kontrolę pracy układu hydraulicznego.
• Otwory przyłączeniowe. Na obudowie rozdzielacza znajdują się również otwory przyłączeniowe, czyli porty, przez które przepływa olej hydrauliczny. Wśród nich można wyróżnić port ciśnieniowy, do którego doprowadzany jest olej z pompy, porty robocze, kierujące olej do siłowników lub silników hydraulicznych, oraz port powrotny, przez który olej wraca do zbiornika po wykonaniu pracy.
• Uszczelnienia rozdzielacza. Aby cały układ był szczelny i działał bez strat ciśnienia, w konstrukcji rozdzielacza znajdują się różnego rodzaju uszczelnienia. Zazwyczaj są one wykonane z gumy odpornej na olej hydrauliczny i wysoką temperaturę, co gwarantuje długotrwałą i bezawaryjną pracę.

Zasada działania rozdzielacza hydraulicznego

Rozdzielacz hydrauliczny to jeden z podstawowych komponentów układów hydrauliki siłowej, którego głównym zadaniem jest kontrolowanie kierunku przepływu oleju hydraulicznego. Działa na zasadzie sterowania przepływem cieczy roboczej w układzie, co pozwala na precyzyjne uruchamianie i zatrzymywanie siłowników, silników hydraulicznych oraz innych elementów wykonawczych.  Rozdzielacz hydrauliczny działa na zasadzie regulacji przepływu oleju w układzie hydraulicznym, co pozwala na kontrolowanie siłowników i innych elementów wykonawczych. Sterowanie odbywa się za pomocą dźwigni lub rączki rozdzielacza, która odpowiada za zmianę pozycji wewnętrznych zaworów, co w efekcie kieruje olej do odpowiednich sekcji. Zasilanie rozdzielacza hydraulicznego jest zapewniane przez pompę hydrauliczną, a nadmiar ciśnienia jest regulowany przez zawór przelewowy.

Jak działa rozdzielacz hydrauliczny ?

Rozdzielacz hydrauliczny składa się z korpusu, w którym znajduje się suwak sterujący przepływem oleju. W zależności od swojej konstrukcji może on mieć różną liczbę sekcji, co umożliwia jednoczesne sterowanie wieloma odbiornikami hydraulicznymi. Podstawowe etapy działania rozdzielacza: 1) Doprowadzenie ciśnienia do układu – olej hydrauliczny jest tłoczony przez pompę i doprowadzany do wejścia rozdzielacza. 2.) Sterowanie ruchem oleju – przesunięcie suwaka w odpowiednią pozycję powoduje otwarcie kanałów przepływu, co umożliwia skierowanie cieczy roboczej do określonej sekcji układu hydraulicznego. 3.) Przekazywanie energii do odbiornika – pod wpływem przepływu oleju siłownik lub silnik hydrauliczny wykonuje zamierzony ruch (np. wysunięcie tłoczyska siłownika, obrót wału silnika hydraulicznego). 4.) Zatrzymanie lub zmiana kierunku przepływu – powrót suwaka do pozycji neutralnej powoduje odcięcie dopływu oleju lub przekierowanie go na inną sekcję układu, umożliwiając zmianę ruchu siłownika lub zatrzymanie jego działania.

Rodzaje sterowania rozdzielaczami hydraulicznymi

Rozdzielacze hydrauliczne mogą być sterowane na kilka sposobów, w zależności od wymagań układu i zastosowania:

• Sterowanie ręczne – obsługiwane dźwignią lub pokrętłem, stosowane w prostych układach hydraulicznych np. w ładowaczach rolniczych.
• Sterowanie elektryczne – wykorzystuje elektromagnesy do przesuwania suwaka, umożliwiając automatyczne sterowanie maszynami np. w pojazdach budowlanych.
• Sterowanie hydrauliczne – używa ciśnienia oleju do sterowania suwakiem, stosowane w bardziej skomplikowanych systemach.
• Sterowanie pneumatyczne – wykorzystuje sprężone powietrze do przesuwania suwaka, często spotykane w układach, gdzie wymagane jest połączenie hydrauliki z pneumatyką.

Dlaczego rozdzielacz hydrauliczny jest niezbędny ? Rozdzielacze hydrauliczne są podstawowym  elementem układów hydraulicznych, ponieważ pozwalają na: ✔️ precyzyjną kontrolę pracy siłowników i silników hydraulicznych, ✔️ zmianę kierunku ruchu elementów roboczych maszyny ✔️ zapewnienie płynnej i efektywnej pracy układu hydraulicznego ✔️ zabezpieczenie układu przed przeciążeniem i niekontrolowanym przepływem oleju. Dzięki swojej funkcjonalności rozdzielacze znajdują szerokie zastosowanie w hydraulice mobilnej (maszyny rolnicze, budowlane, leśne) oraz w przemyśle, gdzie wymagane jest precyzyjne sterowanie siłownikami i innymi elementami wykonawczymi.

Oznaczenia na rozdzielaczu

Rozdzielacze hydrauliczne posiadają różne oznaczenia, które pomagają w ich identyfikacji i prawidłowym podłączeniu do układu. Oznaczenie rozdzielacza hydraulicznego określa jego funkcje, przepustowość oraz typ zaworów, co jest szczególnie istotne podczas montażu. Ważne aby zapamiętać : P = zasilanie ; T = powrót ; N = wyjście do szeregowego połączenia rozdzielacza za pomocą tulei ciśnieniowej

Co oznacza „C” na rozdzielaczu hydraulicznym ?

Litera „C” na rozdzielaczu hydraulicznym najczęściej oznacza port ciśnieniowy dodatkowego obwodu hydraulicznego lub przyłącze do sterowania zewnętrznego. W zależności od producenta i konkretnego modelu może to być: 1) Port zasilania sekcji pomocniczej – np. do dodatkowego siłownika lub obwodu sterowania. 2) Przyłącze do zewnętrznego sterowania hydraulicznego – stosowane w elektrohydraulicznych rozdzielaczach. 3) Przyłącze ciśnienia pilotażowego – w systemach wymagających sterowania pilotowego. Aby mieć pewność, co oznacza „C” w danym modelu, warto sprawdzić dokumentację techniczną rozdzielacza.

Co oznacza „T” na rozdzielaczu ?

Litera „T” w rozdzielaczu hydraulicznym oznacza port odpływowy („Tank”), czyli miejsce, przez które olej hydrauliczny wraca do zbiornika po wykonaniu pracy. Jest to kluczowy element obiegu zamkniętego w układzie hydraulicznym. Zastosowanie portu „T” w rozdzielaczu: 1) Odprowadzenie nadmiaru oleju po wykonanej pracy. 2) Połączenie z filtrem oleju, aby usuwać zanieczyszczenia przed powrotem oleju do zbiornika. 3) Stabilizacja ciśnienia w układzie poprzez zawór przelewowy. W rozdzielaczach elektrohydraulicznych może istnieć kilka portów odpływowych T1, T2 – dla różnych obwodów powrotnych.

Gdzie znajduje się zasilanie w rozdzielaczu hydraulicznym ?

W większości standardowych rozdzielaczy hydraulicznych: Zasilanie (P – „Pressure”) znajduje się na korpusie rozdzielacza, zazwyczaj na jednym z głównych portów bocznych. Odpływ (T – „Tank”) prowadzi olej z powrotem do zbiornika hydraulicznego. Porty robocze (A i B) kierują olej do siłowników lub silników hydraulicznych. W układach wielosekcyjnych zasilanie może być realizowane poprzez wejście szeregowe lub zasilanie sekcji pośrednich.

Montaż rozdzielacza hydraulicznego i podłączenie

Prawidłowy montaż rozdzielacza hydraulicznego jest kluczowy dla jego niezawodnej pracy. Wymaga on odpowiedniego podłączenia do układu, zgodnie ze schematem rozdzielacza hydraulicznego oraz przekrojem technicznym. Ważnym etapem montażu jest podłączenie zaworów oraz sekcji rozdzielacza, aby zapewnić prawidłowy przepływ oleju.

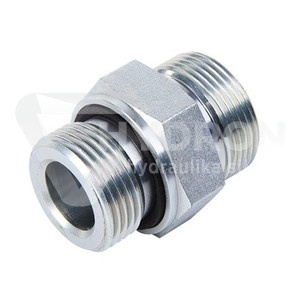

Uszczelnienia i połączenia gwintowe

Montaż rozdzielacza hydraulicznego zawsze wymaga zastosowania odpowiednich uszczelnień. W zależności od typu przyłączy mogą to być uszczelnienia na stożku, uszczelki płaskie, oringi lub taśma uszczelniająca. Należy stosować wyłącznie uszczelnienia kompatybilne z olejem hydraulicznym i zakresem ciśnień roboczych. Połączenia gwintowe należy dokręcać z wyczuciem. Zbyt słabe dokręcenie spowoduje wycieki, natomiast zbyt mocne może doprowadzić do uszkodzenia korpusu rozdzielacza.

Części zamienne i zestawy naprawcze do rozdzielaczy

W miarę eksploatacji, rozdzielacze hydrauliczne mogą wymagać napraw, dlatego ważne jest posiadanie dostępu do części zamiennych rozdzielacza oraz zestawów naprawczych rozdzielacza hydraulicznego. Naprawy obejmują wymianę zużytych elementów, takich jak uszczelnienia, dźwignie ( rączka rozdzielacza ), czy zawory, co pozwala na przedłużenie żywotności urządzenia.

Sekcja hydrauliczna

Czym jest sekcja hydrauliczna ?  Sekcja hydrauliczna to element rozdzielacza hydraulicznego, który steruje przepływem oleju do określonego obwodu. Może być częścią rozdzielacza monoblokowego lub modułowego, a jej zadaniem jest kontrolowanie ciśnienia, kierunku i natężenia przepływu oleju. Sekcja hydrauliczna to jedna z kluczowych jednostek konstrukcyjnych w rozdzielaczach hydraulicznych, która odpowiada za sterowanie przepływem oleju hydraulicznego w układzie. Każda sekcja pełni określoną funkcję – może sterować jednym obwodem hydraulicznym lub pracować w zespole z innymi sekcjami, tworząc modułowy rozdzielacz dostosowany do różnych zastosowań. Jakie funkcje pełni sekcja hydrauliczna ?  Gdzie stosuje się sekcje hydrauliczne ? Sekcje hydrauliczne są powszechnie stosowane w: maszynach budowlanych (np. koparki, ładowarki), maszynach rolniczych (np. ciągniki, kombajny), układach przemysłowych (np. prasy hydrauliczne, systemy transportowe). Sekcje hydrauliczne umożliwiają : sterowanie przepływem oleju – regulują kierunek i natężenie przepływu cieczy roboczej, zasilanie siłowników i silników hydraulicznych – każda sekcja obsługuje konkretny odbiornik (np. siłownik lub silnik hydrauliczny), kontrolę ciśnienia – często wyposażone są w zawory zabezpieczające, które chronią układ przed nadmiernym wzrostem ciśnienia. łączenie w system modułowy – w układach wielosekcyjnych każda sekcja steruje osobnym obiegiem hydraulicznym, co pozwala na niezależne sterowanie kilkoma odbiornikami.

Rodzaje sekcji hydraulicznych

W zależności od typu rozdzielacza, można spotkać różne rodzaje sekcji: ✔️ Sekcje monoblokowe – stosowane w jednoczęściowych rozdzielaczach, gdzie wszystkie sekcje są odlewane jako jeden blok. ✔️ Sekcje modułowe (wielosekcyjne) – umożliwiają konfigurację układu w zależności od liczby potrzebnych sekcji i ich funkcji.

BADESTNOST - producent rozdzielaczy

Badestnost to bułgarska firma specjalizująca się w produkcji rozdzielaczy hydraulicznych i komponentów od 1902 roku. Jej produkty znajdują zastosowanie w takich obszarach jak rolnictwo, motoryzacja oraz szeroko pojęta inżynieria mechaniczna, wszędzie tam, gdzie wymagane jest sterowanie kierunkiem przepływu cieczy roboczej między generatorami ciśnienia a odbiornikami. Ponad 80% produkcji firmy jest eksportowane na rynki wszystkich kontynentów, w tym do Europy, obu Ameryk, Bliskiego Wschodu, Australii i Nowej Zelandii. W ofercie firmy znajdują się m.in. monoblokowe zawory sterujące kierunkiem przepływu, sterowane elektromagnetycznie, dostępne w różnych konfiguracjach, co pozwala na dostosowanie ich do specyficznych potrzeb aplikacji i schematów hydraulicznych. Badestnost to renomowany producent wysokiej jakości rozdzielaczy hydraulicznych. Produkty tej marki cechują się solidną konstrukcją, niezawodnością oraz szerokim zastosowaniem w różnych sektorach przemysłu. Rozdzielacze BADENOST cechuje Wysoka jakość wykonania: Rozdzielacze monoblokowe Badestnost charakteryzują się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością, co pozwala na ich zastosowanie w różnorodnych maszynach i urządzeniach zasilanych hydraulicznie. Rozdzielacze znajdują zastosowanie w maszynach rolniczych, leśnych, budowlanych oraz przemysłowych, takich jak ładowacze czołowe, przyczepy leśne czy wózki widłowe. Oferta obejmuje rozdzielacze jedno-, dwu- i trzysekcyjne o przepływach 40 l/min, 80 l/min i 120 l/min, co umożliwia dopasowanie odpowiedniego modelu do specyficznych potrzeb użytkownika.

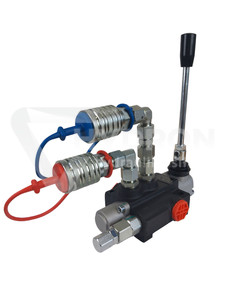

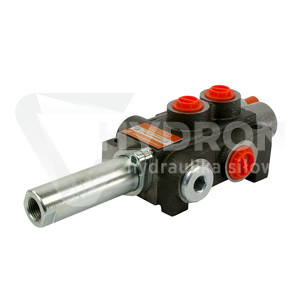

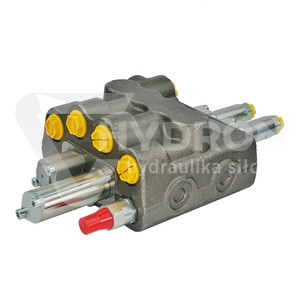

Rozdzielacz hydrauliczny 1 sekcyjny

Rozdzielacz hydrauliczny 1-sekcyjny to kompaktowe urządzenie stosowane w układach hydrauliki siłowej do sterowania jednym obwodem hydraulicznym. Umożliwia precyzyjne zarządzanie przepływem oleju do siłownika jednostronnego lub dwustronnego działania. Stosowany jest m.in. w podnośnikach hydraulicznych, gdzie reguluje podnoszenie i opuszczanie ładunku, a także w prasach hydraulicznych, umożliwiając kontrolowane ściskanie materiału.

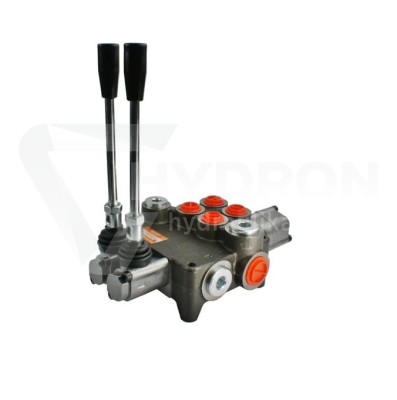

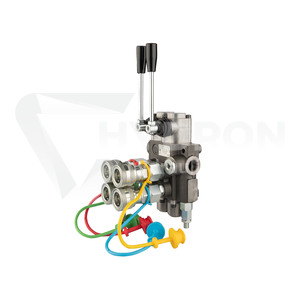

Rozdzielacz hydrauliczny 2 sekcyjny

Rozdzielacz hydrauliczny 2-sekcyjny pozwala na sterowanie dwoma niezależnymi siłownikami lub silnikami hydraulicznymi. Stosowany jest w maszynach, gdzie wymagane jest zarządzanie kilkoma obwodami jednocześnie. Często wykorzystywany w ładowaczach czołowych do sterowania podnoszeniem oraz wychyłem łyżki, wózkach widłowych do kontrolowania wysokości podnoszenia wideł, a także w maszynach leśnych do obsługi chwytaków.

Rozdzielacz 3 sekcyjny

Rozdzielacz hydrauliczny 3-sekcyjny umożliwia obsługę trzech niezależnych obwodów hydraulicznych, co pozwala na jeszcze bardziej kompleksową kontrolę nad maszynami. Znajduje zastosowanie w koparkach, gdzie steruje ruchami wysięgnika, ramienia i łyżki, a także w przyczepach leśnych z dźwigiem hydraulicznym do obsługi chwytaka i obrotu wysięgnika.

Rozdzielacz hydrauliczny 4 sekcyjny

Rozdzielacz hydrauliczny 4-sekcyjny to rozbudowana wersja standardowego rozdzielacza, pozwalająca na sterowanie czterema siłownikami lub innymi odbiornikami hydraulicznymi. Jest szeroko stosowany w rozsiewaczach nawozów do regulacji wysiewu, żurawiach hydraulicznych do sterowania podnoszeniem, wysuwem ramienia oraz obrotem, a także w maszynach komunalnych do obsługi narzędzi wielofunkcyjnych.

Kołpak rozdzielacza hydraulicznego

Kołpak rozdzielacza hydraulicznego to osłona ochronna montowana na rozdzielaczu, zabezpieczająca jego wewnętrzne komponenty przed zabrudzeniem i uszkodzeniami mechanicznymi. Znajduje zastosowanie w maszynach rolniczych, budowlanych oraz leśnych, gdzie chroni elementy sterujące przed kurzem, wodą i innymi zanieczyszczeniami, przedłużając żywotność urządzeń.

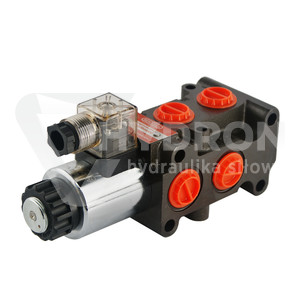

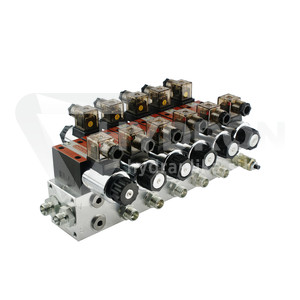

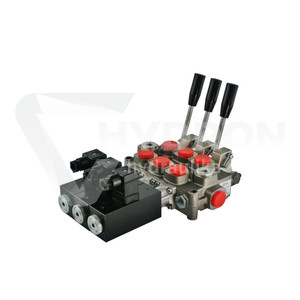

Rozdzielacz elektrohydrauliczny

Rozdzielacz elektrohydrauliczny to nowoczesne urządzenie sterowane elektrycznie, które reguluje przepływ oleju w układach hydraulicznych bez potrzeby ręcznego działania. Jest wykorzystywany w nowoczesnych ciągnikach rolniczych do automatycznego sterowania funkcjami hydraulicznymi, w systemach sterowania w przemyśle do precyzyjnej regulacji siłowników oraz w pojazdach wojskowych do obsługi zawieszenia i stabilizacji.

Rozdzielacz hydrauliczny elektryczny

Rozdzielacz hydrauliczny elektryczny to odmiana rozdzielacza, w którym sterowanie kierunkiem przepływu oleju odbywa się za pomocą elektrycznych zaworów sterujących. Znajduje zastosowanie w automatyce przemysłowej, robotyce oraz systemach sterowania hydraulicznego w pojazdach specjalistycznych. Umożliwia precyzyjną kontrolę nad ruchem siłowników, zwiększając efektywność i bezpieczeństwo pracy.

Dźwignia rozdzielacza hydraulicznego

Dźwignia rozdzielacza hydraulicznego to element sterujący mechanicznie, który umożliwia obsługę rozdzielacza hydraulicznego i regulację kierunku przepływu oleju. Stosowana jest w koparkach, spycharkach oraz dźwigach hydraulicznych, gdzie pozwala operatorowi na płynną kontrolę ruchu siłowników, zwiększając precyzję pracy maszyny.

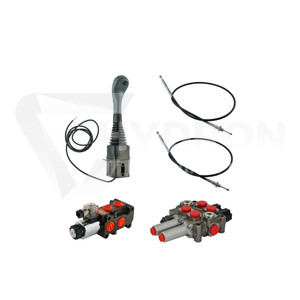

Rozdzielacz 3 sekcyjny na linki

Rozdzielacz 3-sekcyjny na linki to hydrauliczny zawór sterujący, który umożliwia obsługę trzech niezależnych obwodów hydraulicznych za pomocą linek sterujących. Stosowany jest w maszynach leśnych do sterowania żurawiami hydraulicznymi, w pługach śnieżnych do regulacji kąta nachylenia oraz w maszynach komunalnych do sterowania osprzętem. Dzięki zastosowaniu linek sterujących pozwala na wygodne operowanie rozdzielaczem na odległość, zwiększając komfort użytkowania.

Przykłady zastosowań rozdzielaczy : Ursus C360 i Bizon

Rozdzielacze hydrauliczne są szeroko stosowane w maszynach rolniczych, takich jak Ursus C360 czy Bizon. W przypadku Ursusa C360, rozdzielacz hydrauliczny steruje pracą układu podnośnika hydraulicznego. W maszynach typu Bizon, odpowiedzialny jest za sterowanie mechanizmami roboczymi, co wymaga szczególnej precyzji i trwałości rozdzielacza.

Rozdzielacz monoblokowy

Rozdzielacz monoblokowy to kluczowy element każdego układu hydrauliki siłowej. Odpowiada za sterowanie kierunkiem przepływu oleju hydraulicznego, a tym samym – za ruch siłowników, silników hydraulicznych lub innych odbiorników mocy. Dzięki swojej zwartej konstrukcji i wysokiej trwałości, rozdzielacze monoblokowe są powszechnie stosowane w maszynach rolniczych, przemysłowych, leśnych, budowlanych i transportowych. W ofercie Hydron dostępne są profesjonalne rozdzielacze monoblokowe hydrauliczne, które łączą wysoką jakość wykonania z niezawodnością i precyzją sterowania.

Czym jest rozdzielacz hydrauliczny monoblokowy ?

Rozdzielacz monoblokowy to zawór hydrauliczny, w którym wszystkie kanały olejowe i elementy sterujące są zintegrowane w jednym bloku (monolicie). W odróżnieniu od rozdzielaczy sekcyjnych, które składają się z kilku połączonych sekcji, wersja monoblokowa ma stałą liczbę sekcji i zwartą budowę. Taka konstrukcja zapewnia: mniejsze ryzyko wycieków (mniej połączeń i uszczelek), większą odporność na drgania i przeciążenia, kompaktowe rozmiary – idealne do maszyn mobilnych, łatwy montaż i obsługę. W praktyce rozdzielacz monoblokowy pełni funkcję „centrum sterowania” układem hydraulicznym – kieruje przepływem oleju do odpowiednich siłowników w zależności od pozycji dźwigni lub rodzaju sterowania.

Budowa rozdzielacza monoblokowego

Rozdzielacz monoblokowy zbudowany jest z jednego korpusu, w którym znajdują się: kanały olejowe – doprowadzające i odprowadzające olej z pompy i do zbiornika, suwaki sterujące (szpule) – przesuwające się w gniazdach i kierujące przepływem oleju, sprężyny centrujące – utrzymujące suwak w pozycji neutralnej, zawory bezpieczeństwa i zwrotne – chroniące układ przed nadciśnieniem, dźwignie sterujące lub mechanizmy zdalnego sterowania (linki, joysticki, siłowniki). W zależności od wersji, rozdzielacz może mieć jedną, dwie lub trzy sekcje robocze, co umożliwia sterowanie odpowiednią liczbą siłowników hydraulicznych. Dodatkowo dostępne są warianty z różnymi typami sterowania – manualnym, hydraulicznym lub elektrycznym.

Zastosowanie rozdzielaczy monoblokowych

Rozdzielacze monoblokowe znajdują zastosowanie w różnorodnych maszynach i urządzeniach, w których wymagane jest precyzyjne sterowanie przepływem oleju. Najczęściej wykorzystuje się je w: maszynach rolniczych (ciągniki, ładowacze czołowe, przyczepy, rozsiewacze), maszynach budowlanych (koparki, miniładowarki, podnośniki), maszynach leśnych i komunalnych (żurawie, wciągarki, zamiatarki), systemach przemysłowych (stoły hydrauliczne, prasy, urządzenia testowe), układach mobilnych, gdzie kluczowe są kompaktowe rozmiary i niezawodność działania. W zależności od potrzeb, rozdzielacze monoblokowe mogą być wyposażone w funkcje dodatkowe, takie jak: zawór przelewowy regulowany, pozycja pływająca (float), możliwość podłączenia sekcji tandemowych lub dodatkowych sterowań.

Zalety stosowania rozdzielaczy monoblokowych

Rozdzielacz monoblokowy to rozwiązanie, które cenią zarówno konstruktorzy, jak i użytkownicy maszyn. Jego główne zalety to: zwarta budowa i małe wymiary, prosta instalacja i serwis, odporność na uszkodzenia i wibracje, niska masa i wysoka wytrzymałość, precyzyjne sterowanie przepływem, dostępność wielu konfiguracji i przepływów roboczych, możliwość pracy z różnymi typami olejów hydraulicznych. Dzięki temu rozdzielacze monoblokowe są doskonałym wyborem w sytuacjach, gdy liczy się prostota, niezawodność i trwałość.

Rozdzielacz monoblokowy a sekcyjny – różnice

Warto wspomnieć o różnicach między rozdzielaczem monoblokowym a sekcyjnym, ponieważ obie konstrukcje są często stosowane w hydraulice siłowej.

W skrócie: monoblokowy rozdzielacz to idealny wybór, gdy potrzebujesz prostego i trwałego rozwiązania o niewielkich gabarytach, a sekcyjny – gdy układ wymaga wielu niezależnych obwodów.

Podłączenie dwóch rozdzielaczy hydraulicznych — rola tulei ciśnieniowej

W sytuacji, gdy zachodzi potrzeba rozbudowy układu hydraulicznego — na przykład dodania kolejnej sekcji lub drugiego rozdzielacza — niezbędne staje się poprawne połączenie między nimi. W tym celu stosuje się specjalne złączki zwane tulejami ciśnieniowymi. Tuleja ciśnieniowa pozwala na: przekazanie ciśnienia z pierwszego rozdzielacza na kolejny w linii szeregowej, zachowanie ciągłości przepływu oleju bez konieczności stosowania dodatkowych przewodów między rozdzielaczami, ochronę przed efektami “cofki” ciśnienia — czyli sytuacji, w której olej z drugiego rozdzielacza mógłby cofać się do pierwszego. W praktyce konstrukcja rozdzielacza często zawiera port oznaczony jako „N” lub „neutralny / bypass”, który fabrycznie bywa zaślepiony. To właśnie w tym miejscu demontuje się zaślepkę i montuje tuleję ciśnieniową, przez którą zasilanie (ciśnienie) płynie dalej do drugiej jednostki. Ważne aspekty do uwzględnienia: Tuleja powinna mieć gwinty i przekroje zgodne z portem „N” rozdzielacza (najczęściej stosowane średnice, zależne od konstrukcji rozdzielaczy). Ciśnienie robocze w układzie musi być dostosowane – tuleja musi wytrzymywać takie samo lub wyższe ciśnienie niż pozostała część instalacji. Po połączeniu obu rozdzielaczy przez tuleję, obie jednostki muszą mieć powroty (porty T) skierowane do zbiornika oleju, tak by uniknąć tworzenia się nadciśnienia czy przepływu bocznego. Dzięki użyciu tulei ciśnieniowej możliwe jest elastyczne rozszerzanie instalacji hydraulicznej bez dużej ingerencji konstrukcyjnej. To sprawdzone rozwiązanie, które zapewnia szczelność, ciągłość układu i bezproblemową kontrolę przepływu oleju.

Schemat podłączenia rozdzielacza hydraulicznego

Schemat podłączenia rozdzielacza hydraulicznego to podstawowy element dokumentacji technicznej każdego układu hydrauliki siłowej. Pozwala zrozumieć sposób przepływu oleju hydraulicznego pomiędzy pompą, rozdzielaczem, siłownikiem oraz zbiornikiem. Prawidłowe podłączenie rozdzielacza decyduje o tym, czy układ będzie działał efektywnie, bez wycieków i strat ciśnienia. Rozdzielacz hydrauliczny pełni funkcję sterującą kierunkiem przepływu oleju – w zależności od położenia dźwigni lub zaworu elektromagnetycznego, kieruje on olej do odpowiedniego portu siłownika (A lub B), umożliwiając jego wysuw lub wsuw.

Rozdzielacz hydrauliczny podłączenie - podstawowy schemat podłączenia rozdzielacza hydraulicznego:

1. Port P – zasilanie (Pressure)
   Do tego portu podłącza się przewód z pompy hydraulicznej, która tłoczy olej pod ciśnieniem do rozdzielacza. Pompa powinna być zabezpieczona zaworem przelewowym, aby chronić układ przed nadciśnieniem.

2. Port T – powrót (Tank)
   Z portu T olej wraca do zbiornika hydraulicznego po wykonaniu pracy w układzie. Należy zadbać o to, aby przewód powrotny był odpowiednio szeroki, co pozwala uniknąć nadmiernych oporów przepływu i przegrzewania oleju.

3. Porty A i B – wyjścia robocze (Actuator ports)
   To przewody prowadzące do siłownika hydraulicznego lub innego odbiornika. Gdy dźwignia rozdzielacza skieruje przepływ do portu A, olej trafia do jednej strony siłownika, powodując wysuw tłoczyska. Gdy przepływ zostanie skierowany do portu B, siłownik chowa tłoczysko, a olej z drugiej komory wraca przez rozdzielacz do zbiornika.

4. Port N lub PB – przelot ciśnienia (Power Beyond)
   W przypadku rozdzielaczy wielosekcyjnych lub połączonych szeregowo, port ten służy do przekazania ciśnienia dalej do następnego rozdzielacza. Jeśli nie jest używany, należy go odpowiednio zaślepić lub zastosować tuleję ciśnieniową.

5. Zawory pomocnicze
   W zależności od typu instalacji, przy rozdzielaczu mogą być zamontowane dodatkowe elementy, takie jak: zawór zwrotny – zapobiega cofaniu się oleju, zawór przelewowy – ogranicza maksymalne ciśnienie w układzie, filtr powrotny – chroni elementy przed zanieczyszczeniami.

Jak wygląda przepływ rozdzielacza w praktyce ?

Podczas pracy pompa tłoczy olej do portu P, a rozdzielacz — w zależności od ustawienia — kieruje przepływ do A lub B. Olej z drugiej strony siłownika trafia przez port powrotny do T, a następnie do zbiornika. Po zwolnieniu dźwigni, rozdzielacz przechodzi w pozycję neutralną, w której przepływ może być całkowicie zablokowany lub skierowany bezpośrednio z P do T (w zależności od typu rozdzielacza).

Typowy układ z rozdzielaczem jednosekcyjnym

W prostych układach hydraulicznych stosuje się rozdzielacze 1-sekcyjne, które obsługują jeden siłownik. Pompa zasila rozdzielacz, z którego wychodzą dwa przewody robocze – do siłownika (A, B) – oraz jeden powrót do zbiornika (T). W układach wielosekcyjnych (np. w maszynach budowlanych) kolejne rozdzielacze łączy się poprzez port Power Beyond (N), co pozwala na zasilanie kilku odbiorników z jednej pompy.

Zawór rozdzielający hydrauliczny

Zawory rozdzielający hydrauliczne to elementy układu hydrauliki siłowej, które służą do sterowania kierunkiem przepływu oleju hydraulicznego. Umożliwia on kontrolę ruchu siłowników lub silników hydraulicznych – decydując, w którą stronę ma się poruszać tłok lub obracać silnik. Dzięki zaworom rozdzielającym możliwe jest precyzyjne sterowanie pracą maszyn, takich jak ciągniki, koparki czy prasy hydrauliczne. Mianem zaworów rozdzielających określane są najczęściej właśnie rozdzielacze hydrauliczne.
