Szybkozłącza hydrauliczne EURO

Szybkozłącza grzybkowe rolnicze EURO eurozłącze hydrauliczne

Szybkozłącza rolnicze "push-pull" popularnie zwane szybkozłączami EURO są jednymi z najpopularniejszych szybkozłączy. Ten rodzaj szybkozłączy znajduje zastosowanie przede wszystkim w rolnictwie. Technologia push-pull zapobiega rozerwaniu przewodu hydraulicznego w czasie rozłączenia. Szybkozłącza występują w dwóch wersjach : wersja zwykła oraz wersja z długim gwintem "LONG".  Szybkozłącza rolnicze EURO to elementy w hydraulice maszyn rolniczych, umożliwiające szybkie i bezpieczne łączenie oraz rozłączanie przewodów hydraulicznych. Standard EURO, zgodny z normą ISO 7241 Seria A, zapewnia kompatybilność i uniwersalność tych złączy w różnych maszynach i urządzeniach.

Do czego służą szybkozłącza EURO ?

Szybkozłącza przeznaczone są do szybkiego łączenia i rozłączania poszczególnych linii hydraulicznych. Za pomocą szybkozłączki w łatwy sposób ( bez użycia kluczy, bez rozkręcania ) możemy rozłączyć dany przewód hydraulicznych i podłączyć inny przewód ( zasilający inne urządzenie ) Stosowanie szybkozłączy zapobiega ryzyku wycieków ( uniemożliwia dostaniu się zabrudzeń do układu hydraulicznemu ) Szybkozłącza są bardzo pomocne przy wielokrotnym podłączaniu i rozłączaniu różnych maszyn i urządzeń zasilanych z jednego napędu hydraulicznego, np. ciągnika.

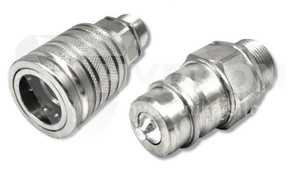

Wtyk i gniazdo szybkozłącza EURO budowa szybkozłącza

Z czego składa się kompletne szybkozłącza hydrauliczne EURO ? Kompletne szybkozłącze składa się z dwóch głównych komponentów: gniazda EURO oraz wtyczki EURO. Są to najpopularniejsze szybkozłącza stosowane w rolnictwie, cenione za niezawodność i łatwość obsługi. Występują w wersjach z gwintami zewnętrznymi, które są najczęściej używane, oraz z gwintami wewnętrznymi, dostosowanymi do specyficznych potrzeb użytkowników. Dodatkowo, dostępne są odmiany typu "long" z długim gwintem, oferujące większą elastyczność montażu w różnych konfiguracjach hydraulicznych.

Zastosowanie szybkozłączy rolniczych EURO

Gdzie używane są szybkozłącza EURO ? Szybkozłącza EURO znajdują szerokie zastosowanie w maszynach rolniczych, leśnych, przemysłowych oraz budowlanych. Umożliwiają szybkie łączenie i rozłączanie przewodów hydraulicznych, co jest szczególnie przydatne podczas częstych zmian osprzętu lub konieczności serwisowania maszyn. Mechanizm sprężynowy ułatwia połączenie wtyku do gniazda, często za pomocą jednej ręki, co zwiększa efektywność i bezpieczeństwo pracy.  Szybkozłącza EURO znajdują zastosowanie w wielu maszynach rolniczych, takich jak: Ciągniki rolnicze, gdzie łączą przewody hydrauliczne osprzętu. Ładowarki teleskopowe i czołowe, w których umożliwiają szybkie podłączenie hydrauliki. Opryskiwacze i kombajny, zapewniając efektywną cyrkulację płynów hydraulicznych. Maszyny leśne i budowlane, dzięki swojej uniwersalności i niezawodności.

Zalety szybkozłączy hydraulicznych EURO

Nasze szybkozłącza rolnicze EURO wyróżniają się  trwałością stal galwanizowana zapewnia odporność na korozję i uszkodzenia mechaniczne. Szybkością montażu prosty mechanizm pozwala na połączenie wtyku z gniazdem w kilka sekund. Uniwersalnością – szeroka gama dostępnych wersji pozwala na idealne dopasowanie do potrzeb każdego użytkownika. Niezawodnością – nasze szybkozłącza gwarantują bezpieczne i szczelne połączenia, nawet w najcięższych warunkach pracy.  Nasza oferta szybkozłączy rolniczych EURO obejmuje modele dostosowane do różnych potrzeb użytkowników. Występują one w wersjach z: Gwintami zewnętrznymi najbardziej popularny wariant, ceniony za uniwersalność i łatwość montażu. Gwintami wewnętrznymi, idealnymi do specyficznych zastosowań i konfiguracji systemów hydraulicznych. Długimi gwintami (wersja long), które umożliwiają montaż w trudno dostępnych miejscach oraz zwiększają elastyczność układów hydraulicznych. Każdy z tych wariantów jest wykonany z wysokiej jakości stali galwanizowanej, co zapewnia nie tylko odporność na korozję, ale także wysoką wytrzymałość mechaniczną i długą żywotność. Szybkozłącza rolnicze EURO spełniają również normy ISO, co gwarantuje ich kompatybilność z maszynami różnych producentów.

Szybkozłącza zgodne z normą ISO 7241 Seria A

Dlaczego warto wybrać szybkozłącza rolnicze EURO w sklepie Hydron ? Sklep Hydron oferuje szeroką gamę szybkozłączy rolniczych EURO, spełniających najwyższe standardy jakości. Produkty te są zgodne z normą ISO 7241 Seria A, co zapewnia ich kompatybilność z szybkozłączami innych renomowanych producentów, takich jak Parker, Faster czy Stucchi. Dzięki temu użytkownicy mogą być pewni, że zakupione szybkozłącza będą pasować do ich maszyn i systemów hydraulicznych.

Podział szybkozłączy hydraulicznych EURO

• szybkozłącze zwykłe ( gwint krótki )
• szybkozłącza LONG ( długi gwint)
• gniazdo hydrauliczne EURO
• wtyczka hydrauliczna EURO

Gniazdo szybkozłącza EURO (część żeńska)

Gniazdo szybkozłącza EURO, określane jako część żeńska, jest  elementem w systemach hydraulicznych, umożliwiającym szybkie i bezpieczne łączenie oraz rozłączanie przewodów hydraulicznych. Jego konstrukcja pozwala na łatwe podłączenie wtyczki (części męskiej), co jest szczególnie istotne w maszynach rolniczych i budowlanych, gdzie często zachodzi potrzeba zmiany osprzętu.

Budowa i funkcje gniazda szybkozłącza EURO

Gniazdo składa się z korpusu wyposażonego w mechanizm sprężynowy, który ułatwia połączenie z wtyczką, często umożliwiając obsługę jedną ręką. Standardowo wykonane jest z wytrzymałej stali galwanizowanej, co zapewnia odporność na korozję i trwałość w trudnych warunkach eksploatacyjnych. Gniazda dostępne są z różnymi typami gwintów, w tym zewnętrznymi i wewnętrznymi, a także w wersjach z długim gwintem (long), co pozwala na dopasowanie do specyficznych wymagań systemu hydraulicznego.

Wtyczka szybkozłącza EURO (część męska)

Wtyczka szybkozłącza EURO, znana jako część męska, współpracuje z gniazdem, tworząc kompletne połączenie hydrauliczne. Jej zadaniem jest zapewnienie szczelnego i bezpiecznego przepływu cieczy roboczej w układzie hydraulicznym. Wtyczka posiada profilowany trzpień, który wprowadzany jest do gniazda, tworząc połączenie. Podobnie jak gniazdo, wtyczka wykonana jest z wysokiej jakości stali galwanizowanej, co gwarantuje jej wytrzymałość i odporność na korozję. Dostępna jest w różnych rozmiarach i z różnymi typami gwintów, co umożliwia jej zastosowanie w szerokim zakresie maszyn i urządzeń hydraulicznych. Szybkozłącza EURO są powszechnie stosowane w maszynach rolniczych, budowlanych oraz przemysłowych, gdzie wymagana jest szybka i niezawodna zmiana osprzętu hydraulicznego. Ich konstrukcja zapewnia minimalizację wycieków oraz łatwość obsługi, co przekłada się na efektywność i bezpieczeństwo pracy.

Szybkozłącza typu PUSH PULL, PPV3

PPV3 to oznaczenie typu szybkozłączy hydraulicznych, znanych również jako szybkozłącza grzybkowe metryczne typu Push-Pull lub Euro-złącza. Są one powszechnie stosowane w instalacjach hydraulicznych maszyn rolniczych, budowlanych oraz w zastosowaniach przemysłowych. Szybkozłącza PPV3 są standardowym rozwiązaniem w instalacjach hydraulicznych, szczególnie polecanym dla maszyn rolniczych, budowlanych oraz w różnych zastosowaniach przemysłowych. Funkcja Push-Pull: umożliwia automatyczne rozłączenie przy przypadkowym naciągnięciu przewodu, co zwiększa bezpieczeństwo użytkowania. Ich konstrukcja umożliwia szybkie i bezpieczne łączenie oraz rozłączanie przewodów hydraulicznych, minimalizując ryzyko wycieków i zanieczyszczeń w układzie. Szybkozłącza PPV3 występują w różnych rozmiarach i z różnymi typami gwintów, co pozwala na ich dopasowanie do specyficznych wymagań instalacji. Dostępne są zarówno w wersjach z gwintem zewnętrznym, jak i w wersjach grodziowych z przeciwnakrętką, co zwiększa ich uniwersalność w zastosowaniach. Szybkozłącza hydrauliczne PPV3 to niezawodne i wszechstronne komponenty, które dzięki swojej konstrukcji i funkcji Push-Pull znajdują szerokie zastosowanie w różnych gałęziach przemysłu, zapewniając efektywność i bezpieczeństwo w obsłudze układów hydraulicznych.

Końcówki hydrauliczne do ciągnika

Pod nazwą końcówki hydrauliczne do ciągnika w praktyce bardzo często rozumie się szybkozłącza stosowane w maszynach rolniczych. W rzeczywistości nie chodzi wyłącznie o klasyczne końcówki do przewodów, ale o kompletne rozwiązania umożliwiające szybkie podłączenie i odłączenie układu hydrauliki siłowej bez wycieku medium roboczego. W ciągnikach standardem są szybkozłącza typu EURO, które zapewniają kompatybilność z większością maszyn rolniczych dostępnych na rynku. W ofercie Hydron dostępne są gotowe zestawy szybkozłączy EURO, które pozwalają na szybkie wdrożenie rozwiązania w układzie hydraulicznym.

Jak dobrać odpowiednie szybkozłącza do ciągnika

Dobór odpowiednich końcówek hydraulicznych, czyli szybkozłączy, powinien uwzględniać kilka parametrów technicznych. Najważniejsze z nich to średnica nominalna, typ gwintu oraz maksymalne ciśnienie robocze. W przypadku ciągników rolniczych najczęściej stosuje się standard EURO, jednak warto zwrócić uwagę na kompatybilność z posiadanym sprzętem. Istotne jest również dopasowanie do przewodów – zarówno pod względem średnicy, jak i rodzaju zakucia. W tym kontekście ważną rolę odgrywają odpowiednio dobrane złączki hydrauliczne, które zapewniają szczelność całego układu. Błędy w doborze mogą prowadzić do spadków ciśnienia, nieszczelności lub przyspieszonego zużycia elementów.

Dane techniczne szybkozłączy EURO  :

• Norma: ISO 7241-1 A
• Tuleja: dwustronnego działania
• Zamknięcie: odśrodkowe kule
• Materiał: stal, wykończenie: ocynk Zn-Fe (Cr III)
• Gwinty: metryczny lub calowe BSP
• Uszczelnienie standardowe: NBR
• Temperatura pracy: -25°C do +100°C
• Uszczelnienie opcjonalne: FKM, EPDM lub inne
• Ciśnienie pracy: 250-350 bar  w zależności od rozmiaru
• Podłączanie pod ciśnieniem: nie dozwolone

Jak rozebrać szybkozłącze hydrauliczne ?

Szybkozłącza typu PUSH PULL są najtańszymi wersjami szybkozłączy, których się nie naprawia. Samo rozkręcenie szybkozłączy nic nam nie da.
