Szybkozłącza suchoodcinające flat-face
Szybkozłącza "suche", szybkozłącza płaskie - złącza suchoodcinające
Nazywane również szybkozłączami sucho-odcinającymi ( flat-face ), stosowane najczęściej we wszelkiego typu maszynach budowlanych, dźwigowych oraz w nowoczesnych maszynach rolniczych. Ich zaletą jest płaska powierzchnia połączenia umożliwiająca łatwe utrzymanie szybkozłącza w czystości. Szybkozłącza łączone przez wcisk. W ofercie posiadamy szybkozłącza suchoodcinające zarówno w opcji wtyk jak i opcji typu gniazdo. Dostępne rozmiary szybkozłączy : 1/4", 3/8", 1/2", 3/4", 1", 11/4", 11/2", 2" Oferujemy wyłącznie najwyższej jakości szybkozłącza znanej i renomowanej włoskiej firmy DNP.

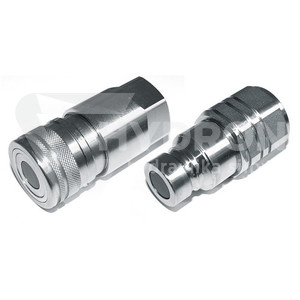

Szybkozłącza ISO-F sucho-odcinające Flat Face PLT1
Uniwersalne szybkozłącza przeznaczone do instalacji hydraulicznych. Preferowane dla maszyn rolniczych, budowlanych i zastosowań przemysłowych. Cechy charakterystyczne: płaskie powierzchnie czołowe zaworów, brak wycieku przy rozłączaniu, obsługiwane jedną ręką, pierścień zabezpieczający przed niezamierzonym rozłączeniem, brak inkluzji powietrza, odporność na korozję (stal galwanizowana), standardowe uszczelnienie: NBR, temp. pracy: od -25st.C do +100st.C
Szybkozłącza suche według ISO16028
Norma ISO 16028 dotyczy szybkozłączy hydraulicznych płaskoczołowych, które są stosowane w układach hydraulicznych pracujących pod wysokim ciśnieniem. Głównym celem tej normy jest ustalenie standardów technicznych dotyczących wymiarów i parametrów szybkozłączy bezwylewnych, które minimalizują straty cieczy podczas podłączania i rozłączania elementów układu hydraulicznego. Norma ta definiuje wymiary gniazd i wtyczek szybkozłączy, co zapewnia ich wzajemną kompatybilność niezależnie od producenta. Szybkozłącza zgodne z ISO 16028 są szeroko stosowane w przemyśle, rolnictwie i budownictwie, gdzie wymagane są bezpieczne, niezawodne i czyste połączenia hydrauliczne. Dzięki tej normie, szybkozłącza charakteryzują się wysoką szczelnością oraz odpornością na zanieczyszczenia i uszkodzenia mechaniczne. Płaskie czoło szybkozłączy ISO 16028 pozwala również na łatwiejsze utrzymanie czystości układu hydraulicznego oraz zmniejsza ryzyko przecieków oleju hydraulicznego, co jest kluczowe w aplikacjach wymagających najwyższej precyzji i ochrony środowiska.
Wtyk szybkozłącza suchoodcinającego
Wtyk szybkozłącza – co to jest i jak wygląda? Wtyk szybkozłącza to część szybkozłącza hydraulicznego odpowiedzialna za zapewnienie szczelnego i bezpiecznego połączenia w systemach hydraulicznych. Jest elementem męskim (ang. "male") w konstrukcji szybkozłączy. Został zaprojektowany tak, aby pasować do gniazda szybkozłącza (element żeński). Dzięki płaskiej konstrukcji (zgodnie z normą ISO 16028) minimalizuje ryzyko wycieku płynów hydraulicznych oraz przedostawania się zanieczyszczeń do systemu. Budowa wtyku: Konstrukcja: Wtyk jest wykonany z wytrzymałych materiałów, takich jak stal z wykończeniem galwanicznym (Zn-Fe Cr III), co zapewnia odporność na korozję i trwałość. Uszczelnienia: Standardowe uszczelki wykonane z NBR, z opcją zastosowania FKM lub EPDM, w zależności od potrzeb. Kształt: Cylindryczna budowa z płaską powierzchnią czołową ułatwia łączenie i rozłączanie. Gwint: Dostępny w różnych standardach gwintów, takich jak BSP, NPT, czy SAE, co umożliwia dopasowanie do różnych zastosowań. Funkcja wtyku: Wtyk łączy się z gniazdem szybkozłącza, tworząc szczelne połączenie. Połączenie to jest kluczowe dla utrzymania ciśnienia w układzie oraz zapobiegania stratom medium hydraulicznego.Gniazdo szybkozłącza suchoodcinającego
Co to jest gniazdo szybkozłącz i jak wygląda? Gniazdo szybkozłącza suchoodcinającego to element żeński (ang. "female") w konstrukcji szybkozłączy hydraulicznych. Jego główną funkcją jest zapewnienie możliwości szybkiego i szczelnego połączenia oraz rozłączenia w układach hydraulicznych, bez ryzyka wycieku płynu. Budowa gniazda: Konstrukcja: Gniazdo wykonane jest z tych samych trwałych materiałów co wtyk, z dodatkowym mechanizmem blokującym, np. kulowym. Powierzchnia płaska: Minimalizuje kontakt z zanieczyszczeniami, co zmniejsza ryzyko uszkodzenia układu. Uszczelnienia: Podobnie jak w wtykach, standardowe uszczelki są wykonane z NBR, z możliwością wyboru innych materiałów. Wymiary i standardy: Gniazda są dostępne w różnych rozmiarach zgodnie z normą ISO 16028, co zapewnia ich kompatybilność z szeroką gamą wtyków. Funkcja gniazda: Gniazdo jest odpowiedzialne za zatrzymywanie przepływu medium hydraulicznego po rozłączeniu wtyku, dzięki czemu nie dochodzi do wycieków. Jego konstrukcja umożliwia połączenie w stanie bezciśnieniowym, co ułatwia obsługę systemu. Szybkozłączki suchoodcinające stanowią część szerokiej oferty szybkozłączy stosowanych w instalacjach przemysłowych i warsztatowychDane techniczne szybkozłączy suchoodcinających :
- Ciśnienie robocze : uzależnione od rozmiaru ( do 700 bar )
- Gwinty : wewnętrzne calowe ( BSP )
- Typ : płaskie ( flat face ), zamknięcie: uszczelnienie płaskie
- Materiał : stal automatowa,
- Wykończenie: ocynk Zn-Fe (Cr III) opcjonalnie Zn-Ni
- Zabezpieczenie przed wypięciem: zatrzaskowy zamek kulkowy
- Złączanie i rozłączanie: poprzez wcisk
- Zamknięcie: zawór praktycznie całkowicie eliminujący wpływ cieczy oraz inkluzję powietrza
- Norma: ISO 16028 HTMA (DN13)
- Blokowanie: odśrodkowe kule
- Dostępne opcjonalnie wersje z gwintami : BSP, NPT, SAE (UNF), metrycznymi
- Uszczelnienie standardowe: NBR
- Temperatura pracy: -25°C do +100°C
- Uszczelnienie opcjonalne: FKM, EPDM lub inne
- Ciśnienie pracy: 350-500 bar
- Pobierz : Karta katalogowa szybkozłączy suchoodcinających
- Pobierz : Karta katalogowa szybkozłączy suchoodcinających nierdzewnych
Galeria:
Oznaczenie DNP: PLT1/PLT4 Oznaczenie Faster: 2FFI Oznaczenie Stucchi: FIRG
