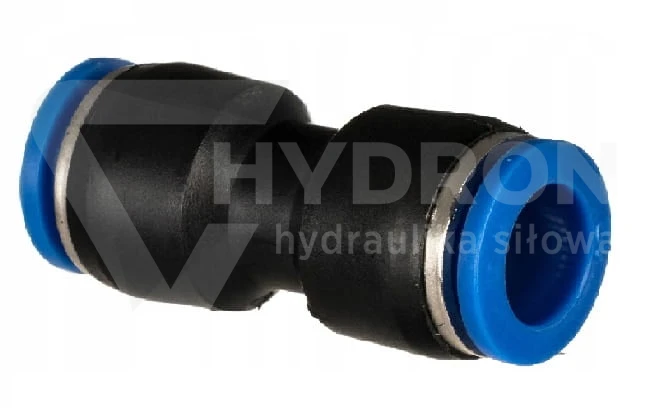

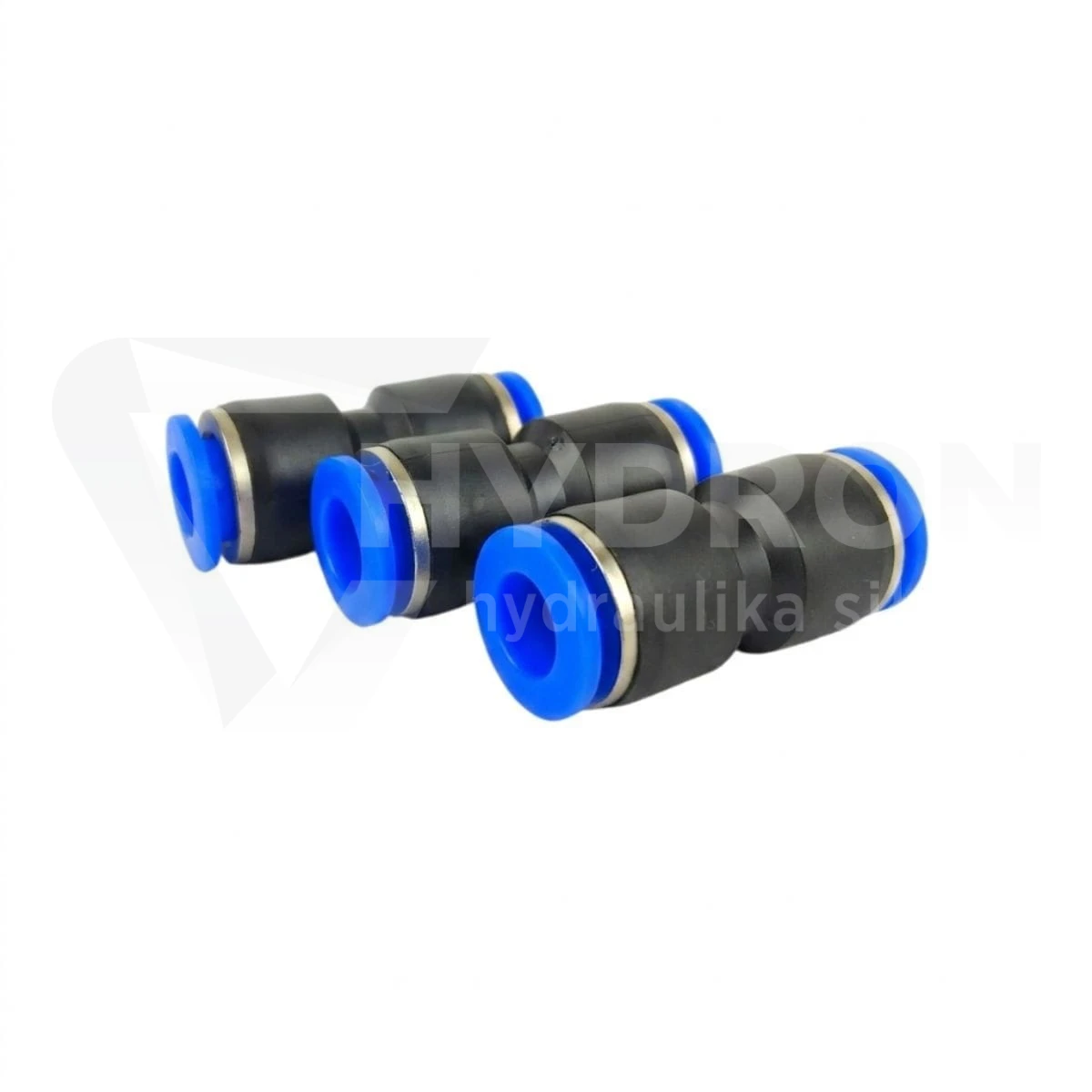

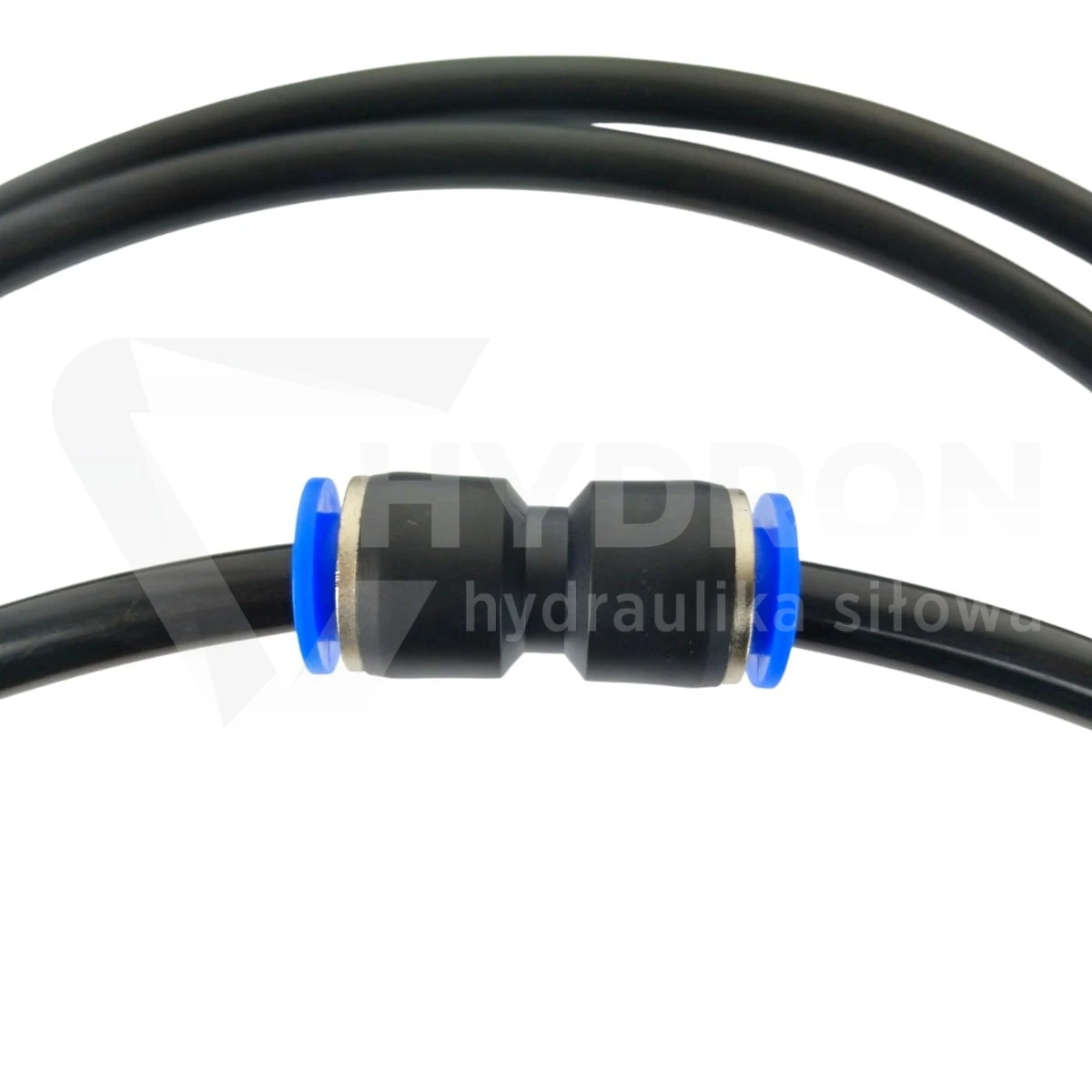

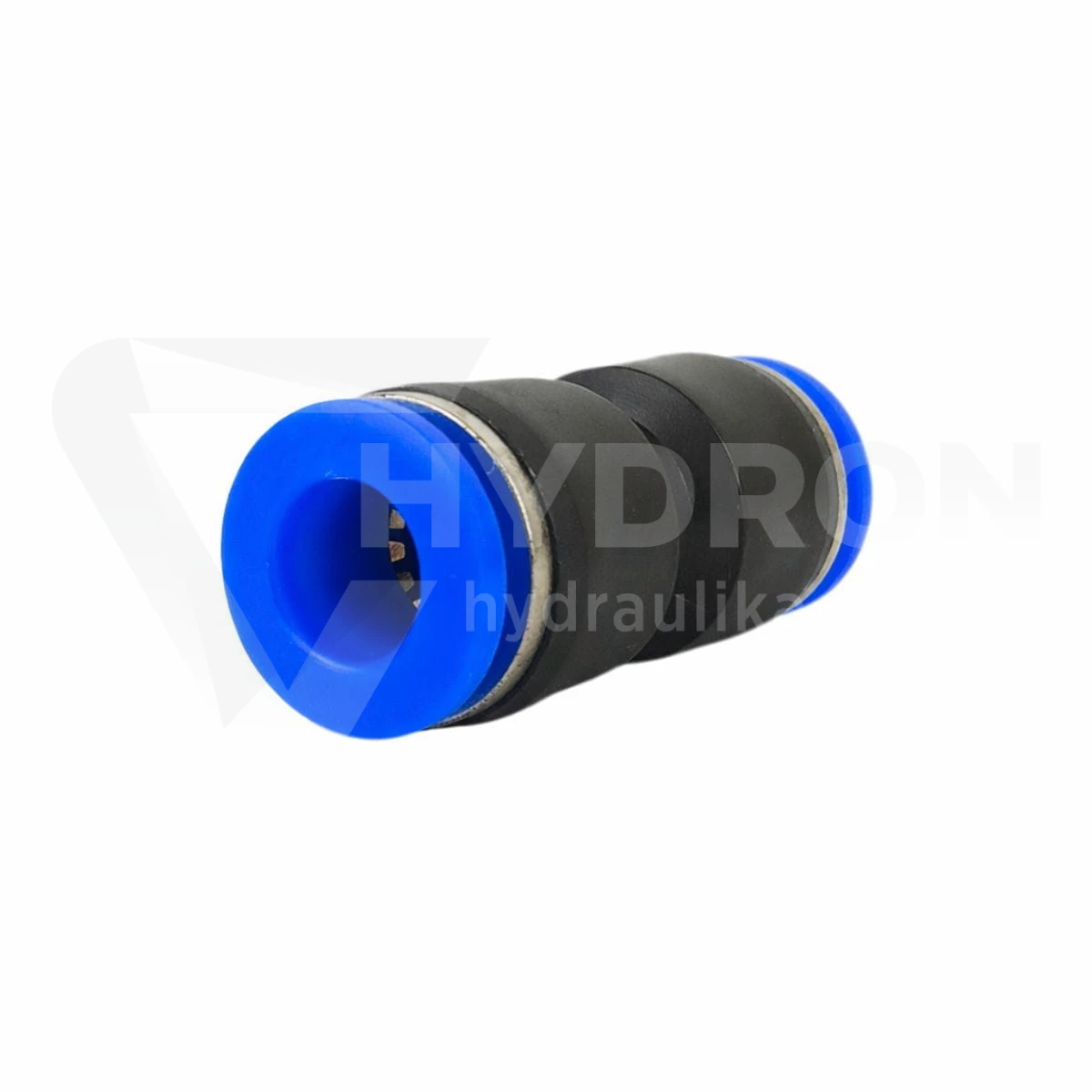

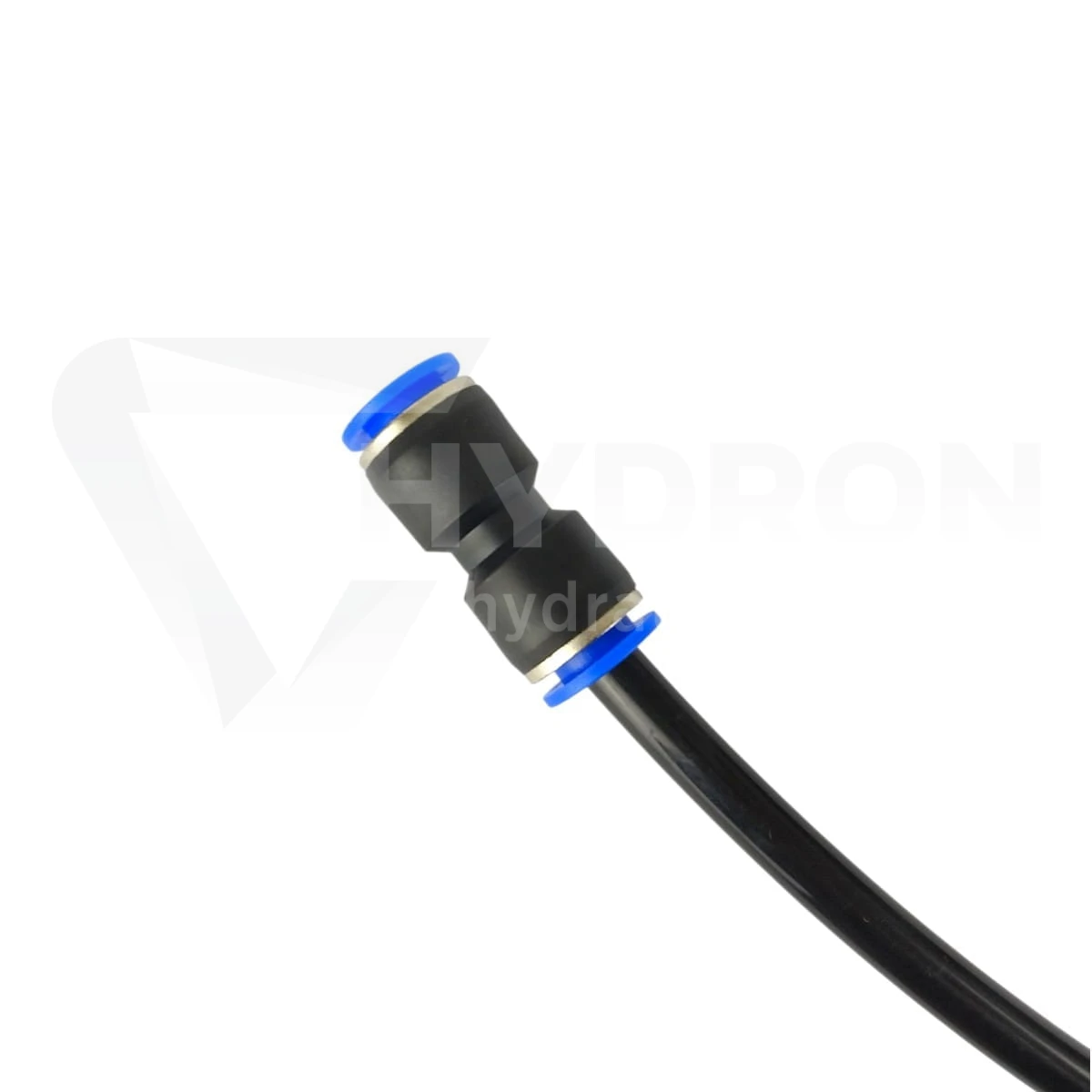

Szybkozłącze Tekalan Fi8 plastik

Szybkozłącze Tekalan fi8 wykonane z wytrzymałego tworzywa przeznaczone jest do szybkiego i szczelnego łączenia przewodów Tekalan w instalacjach pneumatycznych, hydraulicznych niskociśnieniowych oraz systemach transportu mediów technicznych. Element zapewnia trwałe i bezpieczne połączenie, umożliwiając sprawny montaż bez potrzeby stosowania dodatkowych narzędzi. Produkt pasuje do przewodów o średnicy zewnętrznej fi8 i stanowi podstawowy komponent w wielu układach zasilających i sterujących.

Główne cechy i specyfikacja

Szybkozłącze Tekalan fi8 plastik charakteryzuje się lekką konstrukcją oraz odpornością na korozję, co pozwala na bezawaryjną pracę w różnorodnych środowiskach, także o podwyższonej wilgotności. Dzięki zastosowaniu tworzywa technicznego złącze zapewnia wysoką trwałość i odporność na uszkodzenia mechaniczne. Konstrukcja umożliwia szybki montaż przewodu Tekalan poprzez wsunięcie go w gniazdo aż do momentu zadziałania blokady. Uszczelnienie i stabilność połączenia pozostają na stałym poziomie nawet przy intensywnej eksploatacji systemu. Produkt znajduje zastosowanie w układach pojazdów, maszynach przemysłowych, instalacjach pneumatycznych i systemach sterujących.

Czym jest szybkozłącze Tekalan fi8 plastik?

Szybkozłącze Tekalan fi8 plastik to złączka pneumatyczna przeznaczona do szybkiego i szczelnego łączenia przewodów z tworzywa o średnicy zewnętrznej 8 mm w instalacjach sprężonego powietrza. Konstrukcja typu push-in umożliwia montaż bez użycia narzędzi – przewód wsuwany jest w korpus złączki i blokowany za pomocą wewnętrznego pierścienia zaciskowego. Rozwiązanie to stosowane jest w układach pneumatycznych niskiego i średniego ciśnienia, wszędzie tam, gdzie wymagana jest szybka rozbudowa lub serwis instalacji. Szybkozłącze Tekalan fi8 plastik współpracuje z przewodami typu Tekalan, czyli rurkami poliamidowymi (PA), poliuretanowymi (PU) oraz innymi przewodami pneumatycznymi o odpowiedniej tolerancji wymiarowej.

Zasada działania i budowa złączki push-in

Szybkozłącze Tekalan fi8 plastik działa w oparciu o mechanizm samoblokujący. Po wsunięciu przewodu do wnętrza złączki, pierścień z zębami stalowymi unieruchamia rurkę, a wewnętrzny o-ring zapewnia szczelność połączenia. Aby rozłączyć instalację, wystarczy wcisnąć pierścień zwalniający i wysunąć przewód. Korpus wykonany jest z wytrzymałego tworzywa technicznego odpornego na uszkodzenia mechaniczne i działanie typowych czynników występujących w instalacjach sprężonego powietrza. Uszczelnienie realizowane jest przez elastomerowy o-ring, który minimalizuje ryzyko nieszczelności nawet przy wielokrotnym podłączaniu i odłączaniu przewodu. Tego typu szybkozłącze Tekalan fi8 plastik znacząco skraca czas montażu w porównaniu do klasycznych złączek skręcanych czy złączek mosiężnych wymagających dodatkowego uszczelniania.

Normy i standardy stosowane w pneumatyce

Choć szybkozłącze Tekalan fi8 plastik nie jest elementem wysokociśnieniowej hydrauliki siłowej, jego zastosowanie w pneumatyce opiera się na standardach branżowych dotyczących przewodów i instalacji sprężonego powietrza, takich jak ISO 4414 (Pneumatic fluid power – General rules and safety requirements for systems and their components). W praktyce kompatybilność złączki opiera się na standardzie wymiarowym przewodów o średnicy zewnętrznej 8 mm. Kluczowe jest zachowanie tolerancji średnicy rurki, ponieważ zbyt mała lub zbyt duża średnica może skutkować utratą szczelności albo trudnościami w montażu.

Zastosowanie szybkozłącza Tekalan fi8 plastik

Szybkozłącze Tekalan fi8 plastik znajduje zastosowanie w:

• Instalacjach sprężonego powietrza w warsztatach i zakładach przemysłowych.
• Układach sterowania pneumatycznego w maszynach produkcyjnych.
• Automatyce przemysłowej i liniach montażowych.
• Systemach transportu pneumatycznego.
• Instalacjach w branży motoryzacyjnej i rolniczej.

Złączki Tekalan fi8 stosowane są również w serwisach mobilnych oraz w maszynach, gdzie istotna jest szybka wymiana przewodu bez konieczności stosowania specjalistycznych narzędzi. W ofercie Hydron dostępne są także inne elementy z kategorii armatura pneumatyczna oraz przewody do powietrza i wody, co umożliwia kompleksowe budowanie instalacji.

Różnice względem innych rozwiązań

Szybkozłącze Tekalan fi8 plastik różni się od klasycznych złączek gwintowanych przede wszystkim sposobem montażu. W przeciwieństwie do złączek mosiężnych czy stalowych, nie wymaga stosowania taśmy teflonowej ani past uszczelniających. W porównaniu do szybkozłączy hydraulicznych, element ten przeznaczony jest do znacznie niższych ciśnień i nie powinien być stosowany w hydraulice siłowej. Zastosowanie w układzie olejowym pod wysokim ciśnieniem byłoby błędem projektowym. Wersja plastikowa jest lżejsza od odpowiedników metalowych, co ma znaczenie w maszynach mobilnych i aplikacjach, gdzie redukcja masy instalacji wpływa na ergonomię i koszty.

Najczęstsze błędy przy doborze szybkozłącza Tekalan

Jednym z najczęstszych błędów jest mylenie średnicy zewnętrznej przewodu z jego średnicą wewnętrzną. Szybkozłącze Tekalan fi8 plastik dobiera się do średnicy zewnętrznej 8 mm. Błędem jest również stosowanie przewodów o uszkodzonej lub zdeformowanej końcówce. Rurka powinna być obcięta prostopadle, bez zadziorów. Nieprawidłowe jest także używanie tej złączki w instalacjach hydrauliki siłowej, gdzie wymagane są złączki hydrauliczne wysokociśnieniowe spełniające normy DIN i ISO dla pracy pod wysokim ciśnieniem.

Doradztwo techniczne Hydron

Hydron od lat dostarcza elementy hydrauliki siłowej i pneumatyki dla przemysłu, rolnictwa i warsztatów. W przypadku wątpliwości dotyczących doboru szybkozłącza Tekalan plastik, zespół techniczny pomaga dobrać właściwe średnice przewodów, typy złączek oraz kompatybilne elementy instalacji. Dzięki stałej dostępności produktów magazynowych i szybkiej wysyłce możliwe jest ograniczenie przestojów w pracy maszyn. Każdy element oferowany w sklepie przechodzi kontrolę jakości i pochodzi od sprawdzonych dostawców.

Parametry techniczne

• Wykonanie: tworzywo sztuczne techniczne, tworzywo PBT
• Typ końcówki / elementu: szybkozłącze wtykowe Tekalan
• Średnica węża: fi8 mm
• Zastosowanie: instalacje Tekalan pneumatyczne i niskociśnieniowe, do przewodów PU, PA, PE
• Ciśnienie robocze: -0,95 do 15  bar
• Sposób montażu: wsuwany, z automatyczną blokadą przewodu
• Temperatura robocza: 0°C do +60°C
• Medium: sprężone powietrze/próżnia/woda

Szybkozłącze pneumatyczne 8mm do przewodów tekalan

Szybkozłącze pneumatyczne 8mm do przewodów tekalan to rozwiązanie stosowane w instalacjach sprężonego powietrza, gdzie liczy się szybkie podłączenie przewodu bez użycia narzędzi oraz pewność szczelności układu. Ten typ złącza umożliwia błyskawiczne łączenie przewodów o średnicy 8 mm, co znacząco przyspiesza montaż i serwis instalacji pneumatycznych w warsztatach, przemyśle oraz automatyce. W praktyce szybkozłącze pneumatyczne 8mm najczęściej współpracuje z takimi elementami jak przewody pneumatyczne, złączki pneumatyczne oraz szybkozłącza pneumatyczne, tworząc kompletny i szczelny układ zasilania powietrzem. Dzięki lekkiej konstrukcji z tworzywa jest odporne na korozję i dobrze sprawdza się w środowiskach o podwyższonej wilgotności. To rozwiązanie szczególnie przydatne tam, gdzie instalacja jest często modyfikowana, a stabilność połączenia bezpośrednio wpływa na wydajność całego systemu.

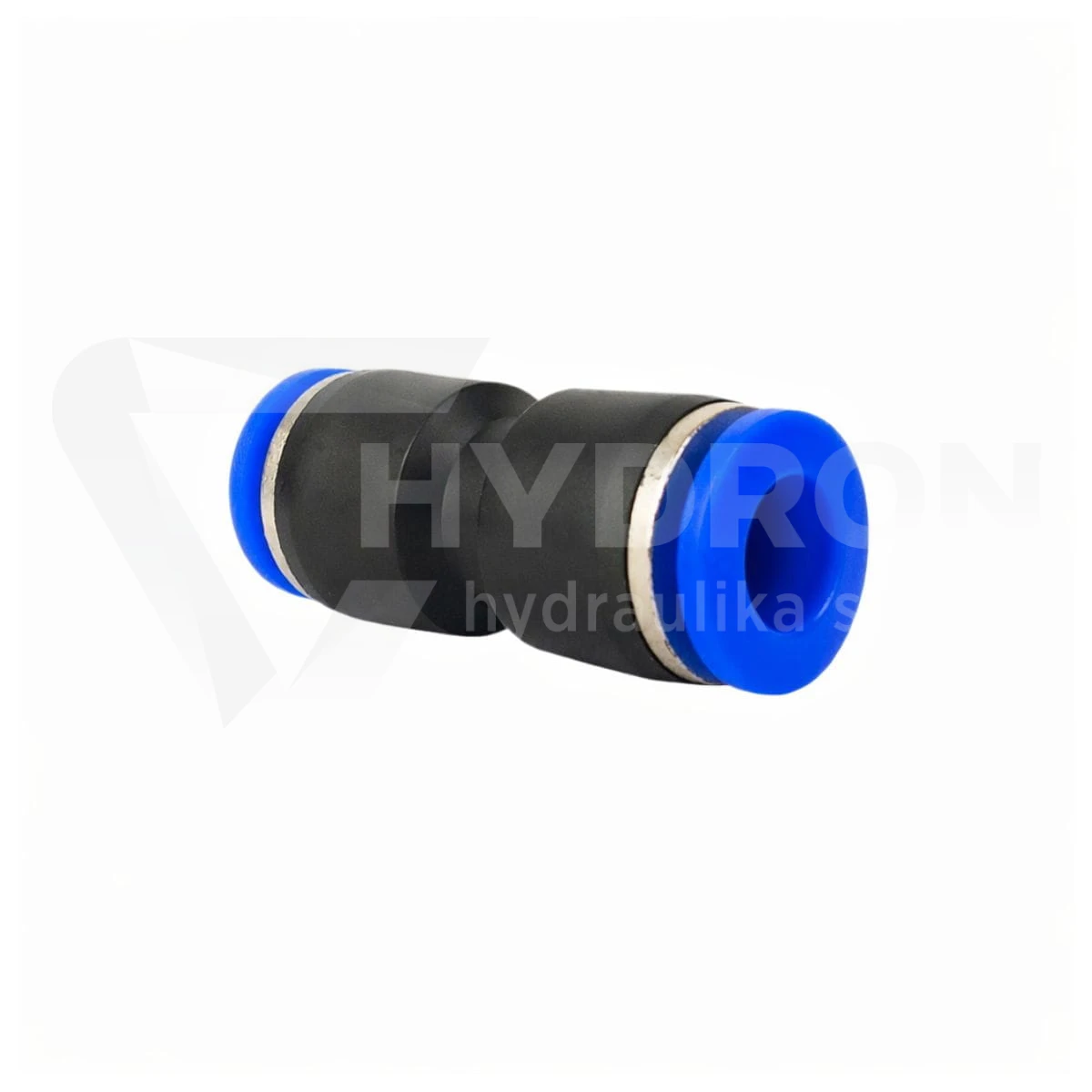

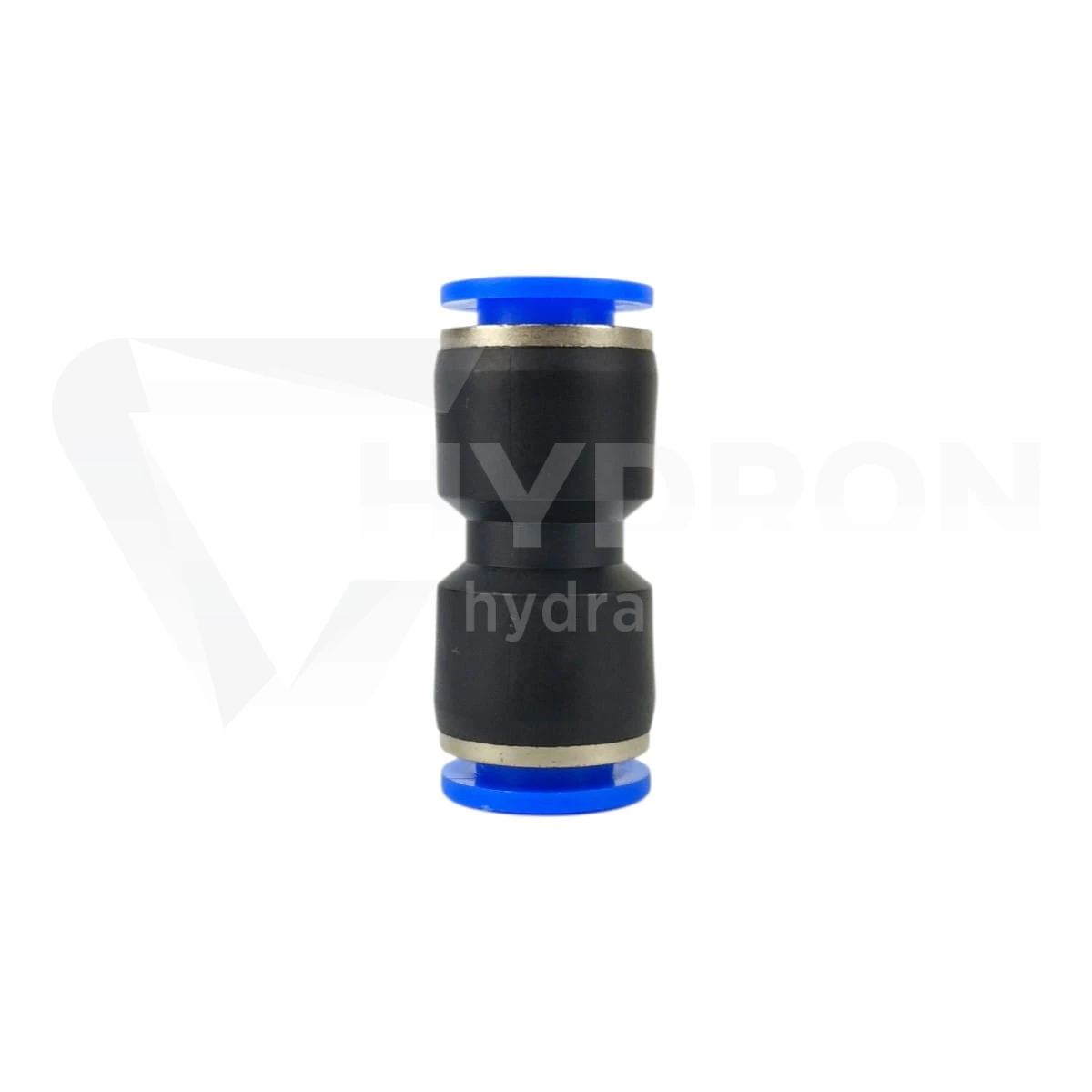

⚠ Uwaga: Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, produkt może zostać dostarczony w nieco innej wersji wizualnej.

FAQ

Czy „szybkozłącze Tekalan” to na pewno szybkozłącze do Tekalan?
Tak. W praktyce tak nazywa się złączki pneumatyczne typu push-in do przewodów z tworzywa, potocznie określanych jako Tekalan. To nie jest szybkozłącze hydrauliczne, tylko złączka do instalacji pneumatycznych.

Co oznacza „fi8” w szybkozłączu Tekalan fi8 plastik?
„Fi8” oznacza średnicę zewnętrzną przewodu 8 mm. Złączkę dobiera się do średnicy zewnętrznej rurki, a nie do średnicy wewnętrznej.

Z jakimi przewodami współpracuje szybkozłącze Tekalan fi8 plastik?
Z przewodami pneumatycznymi o średnicy zewnętrznej 8 mm, o odpowiedniej tolerancji i twardości (najczęściej PA, PU lub PE). Najważniejsze jest, aby przewód był przeznaczony do złączek push-in i miał równy, nieuszkodzony odcinek końcowy.

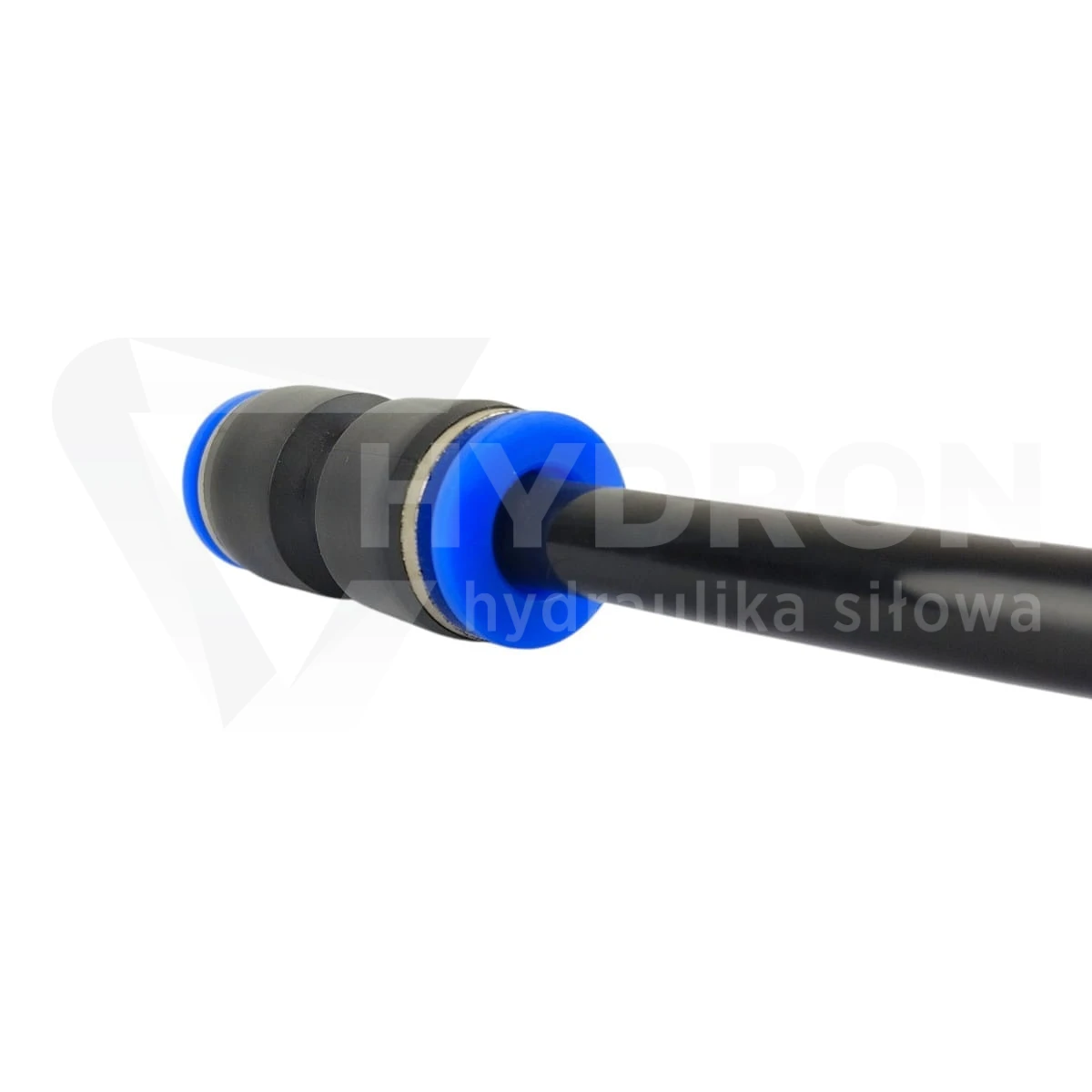

Jak prawidłowo zamontować przewód w złączce push-in fi8?
Końcówkę przewodu trzeba uciąć prosto (pod kątem 90°), bez zadziorów i spłaszczeń, a następnie wsunąć przewód do oporu. Po wsunięciu warto lekko pociągnąć przewód, aby potwierdzić, że pierścień zaciskowy go zablokował.

Jak rozłączyć szybkozłącze Tekalan fi8 plastik bez uszkodzenia przewodu?
Należy wcisnąć pierścień zwalniający w kierunku korpusu złączki i jednocześnie wysunąć przewód. Szarpanie bez wciśnięcia pierścienia może uszkodzić przewód lub elementy blokujące.

Czy szybkozłącze Tekalan fi8 plastik można stosować do wody lub innych mediów?
To zależy od konkretnego typu złączki i materiału uszczelnień oraz przewodu. Jeżeli instalacja ma pracować z wodą (np. instalacje pomocnicze), dobiera się złączkę i przewód dopuszczone do takiego medium. W razie wątpliwości Hydron dobiera odpowiedni wariant pod medium i warunki pracy.

Czy to szybkozłącze nadaje się do hydrauliki siłowej (olej, wysokie ciśnienie)?
Nie. Złączki push-in „Tekalan” są przeznaczone do pneumatyki i lekkich instalacji niskociśnieniowych. Do hydrauliki siłowej stosuje się złączki hydrauliczne z gwintami i stożkami/uszczelnieniami odpowiednimi dla wysokich ciśnień.
