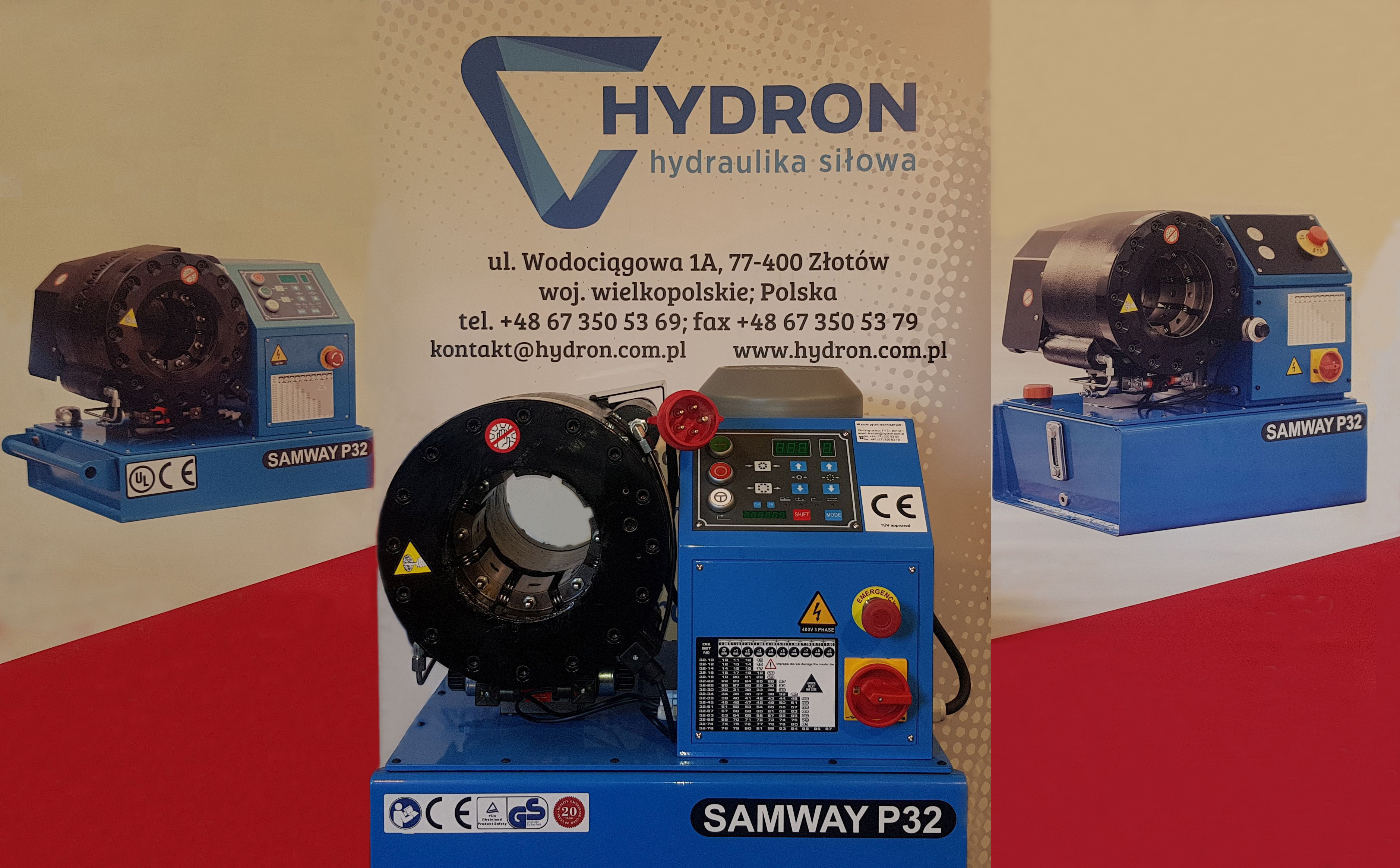

Instrukcja obsługi prasy do zakuwania węży P32D

Sprawdź również : instrukcja zaciskania węży hydraulicznych ( pełna instrukcja )

PIERWSZE URUCHOMIENIE ZAKUWARKI P32D

Po otrzymaniu maszyny należy odkręcić zakuwarkę oraz stół ze szczękami od palety ( klucz nr 13 i 10). Kolejno odkręcamy uszy mocujące oraz śruby służące do przykręcenia zakuwarki ( po 4 śruby na stronę klucz nr 13 lub 14 oraz 19). Po ustawieniu dolnego modułu w miejscu pracy podnosimy zakuwarkę za pomocą dwóch pasów lub rur kwadratowych 40x40. Większy ciężar zakuwarki jest po stronie głowicy. Do tej czynności potrzebne są minimum 4 osoby. Ciężar należy rozłożyć równomiernie po bokach pamiętając aby nie ciągnąc za głowicę. Po osadzeniu górnej części na module ze szczękami skręcamy całość ( 4 śruby na stronę). W następnej kolejności podłączamy zakuwarkę za pomocą przewodu do źródła zasilania ( wtyczka 16Ah - 5 bolców). Ściągamy zabezpieczenie z korka wlewu oleju ( trytka ze szmatką) i uruchamiamy maszynę. Proszę zwrócić uwagę na kierunek obrotów silnika ( obroty w prawą stronę). W przypadku stosowania uchwytów mocujących (uszy) zwróć uwagę na podnoszenie aby maszyna nie obróciła się. Zabezpieczenie przeciążeniowe na rozdzielni musi mieć przynajmniej 16A. Przed pierwszą pracą przeczytaj instrukcję obsługi zakuwarki oraz obejrzyj filmy instruktażowe.

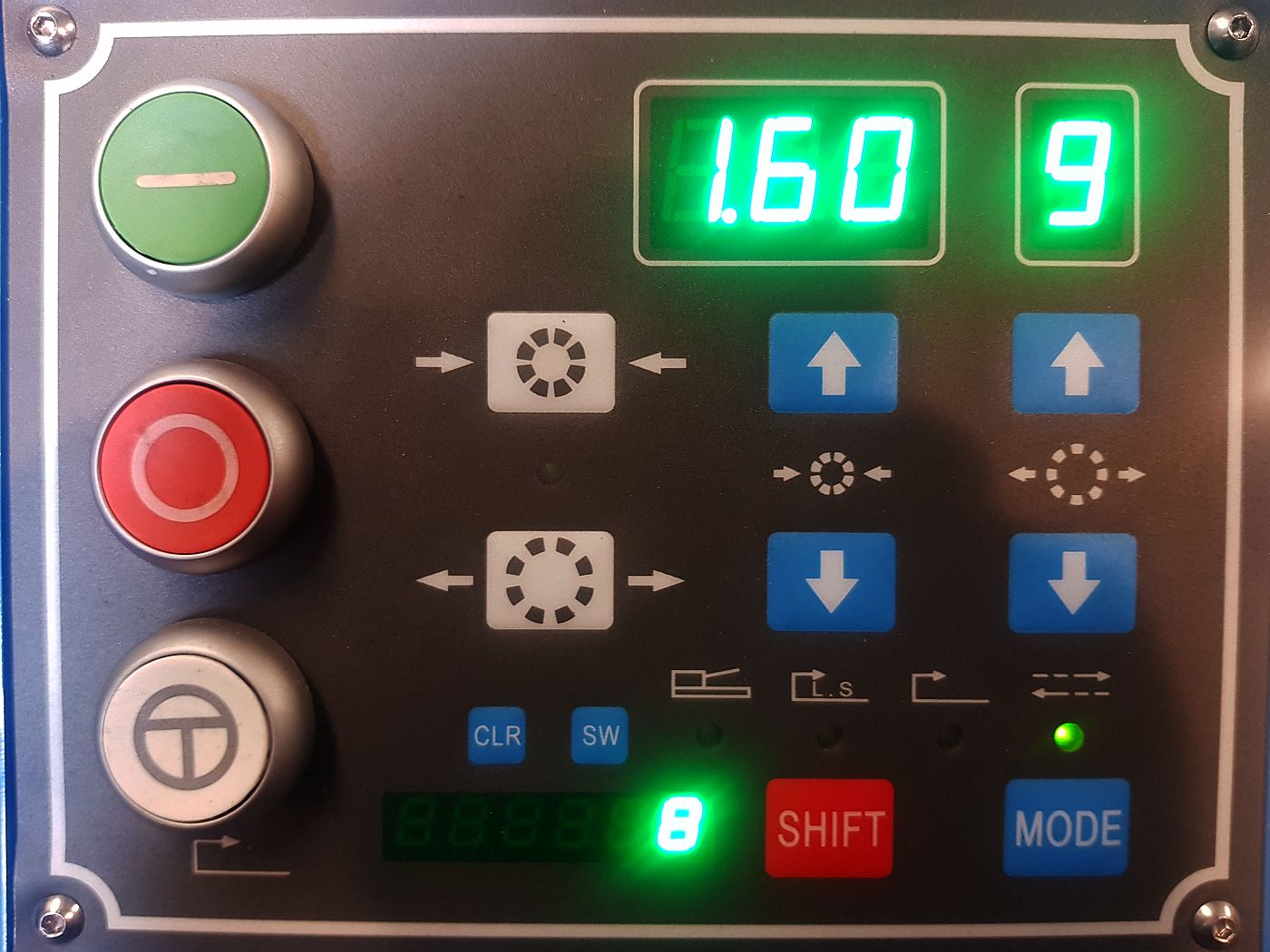

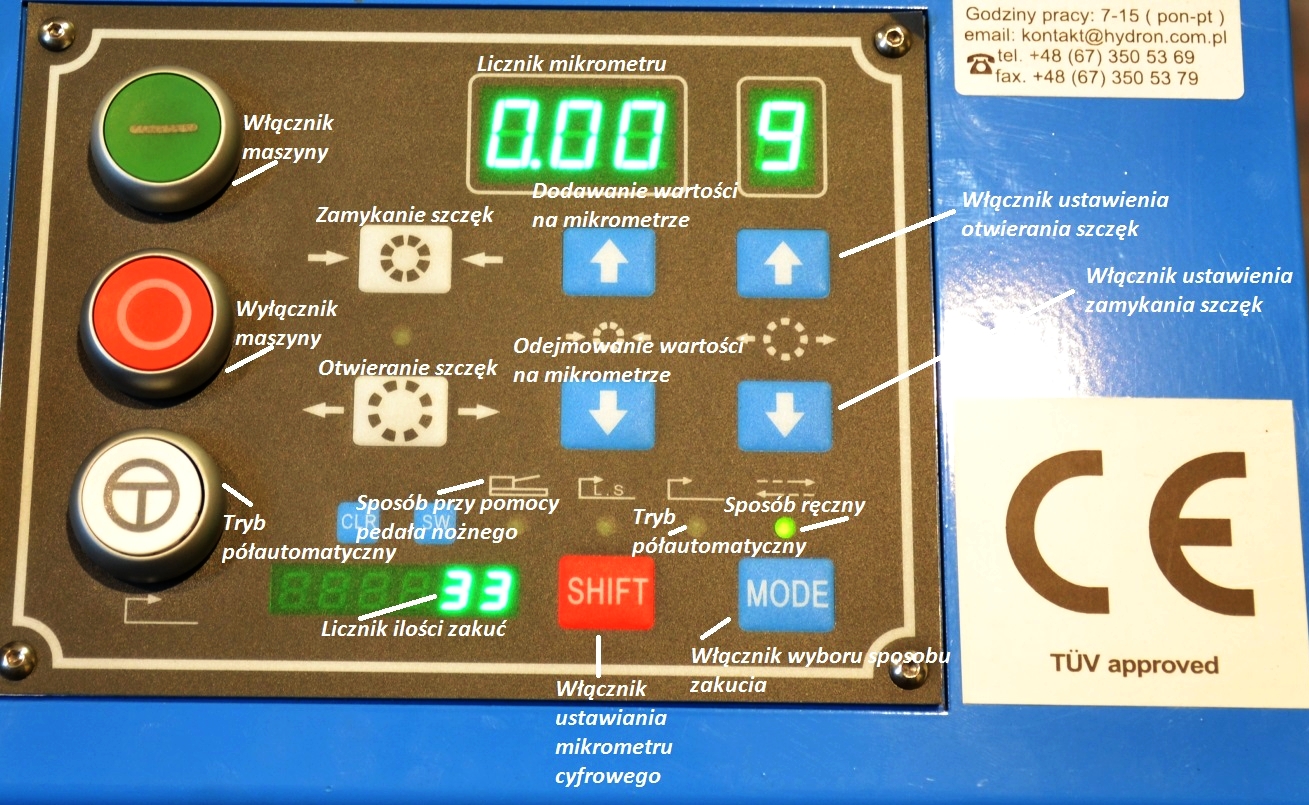

Porada: Za pomocą panela cyfrowego sterujemy wszystkimi funkcjami w zakuwrce P32D. Pierwszy po lewej zielony włącznik odpowiada za uruchomienie maszyny. Wcześniej jednak musimy załączyć dwa inne włączniki czerwone znajdujące się poniżej ( patrz pierwsza fotografia ). W przypadku kiedy opuścimy stanowisko pracy zostawiając włączoną zakuwarkę ta wyłączy się po paru minutach. Pod zielonym przyciskiem znajduje się czerwony, którym wyłączamy maszynę. Ostatni po lewej biały przycisk odpowiada za tryb półautomatyczny. Jeśli chcemy skorzystać z tej funkcji musimy najpierw nacisnąć przycisk MODE (tym przyciskiem wybieramy funkcje trybu półautomatycznego, trybu obsługi pedała nożnego oraz sterowania bezpośrednio przyciskami zakuwania z panela) i wybrać  tryb półautomatyczny. Wówczas tym jednym białym przyciskiem otwieramy i zamykamy szczęki w głowicy. Na zdjęciu są dwa przyciski odpowiadające za otwieranie i zamykanie szczęk. Kolejny przycisk SHIFT umożliwia po jego naciśnięciu obsługę licznika mikrometru. Przyciski nad SHIFTEM odpowiadają za dodawanie lub odejmowanie wartości jaką chcemy ustawić na liczniku mikrometra. Na zdjęciu poniżej przedstawiam ustawienie wartości 1,60 mm. Po wciśnięciu przycisku SHIFT uruchamia się pole licznika, które zaczyna migotać a dokładniej pierwsza cyfra przed kropką w tym przypadku jeden. Poniżej niebieską strzałką ustawiamy cyfry od 0 do 9. Następnie wciskamy ponownie przycisk SHIFT przechodząc do kolejnych cyfr licznika w tym przypadku cyfry 6 i 0. Na końcu zatwierdzamy SHIFTEM potrzebny nam parametr zakucia. Ostatnia funkcja umożliwia otwieranie szczęk na żądaną wielkość. W tym przypadku na zdjęciu widzimy cyfrę 9 a pod nią niebieskie strzałki do góry i dołu. Sterując ich zakresem od 0 do 9 możemy ustawić poziom rozwartości szczęk maksymalnie lub minimalnie. Ta funkcja przydaje się w przypadku zakuwania bardzo dużej ilości takich samych węży. Po środku na dole znajduje się licznik ilości zakuć maszyny.

Przydatne informacje o zakuwarce elektrycznej P32D

Porada: Ustawiając górną część zakuwarki na dolnej podstawie stołu ze szczękami zwróć uwagę aby nie podnosić za głowicę. Możesz w ten sposób uszkodzić maszynę rozdzielając głowicę od podstawy. Dlatego podnoś górną część za pomocą dwóch mocnych pasów osadzając je pod spodem zakuwarki. Stół jest wyposażony w 4 uszy mocujące, które pozwalają na podnoszenie kompletnej maszyny. Zwróć uwagę, że strona po której osadzona jest głowica jest cięższa.

Włączanie i wyłączanie zakuwarki elektrycznej P32D

Porada: Zakuwarka wyposażona jest w 3 metrowy przewód 3 fazowy zakończony 5 bolcową wtyczką 16A-6h.

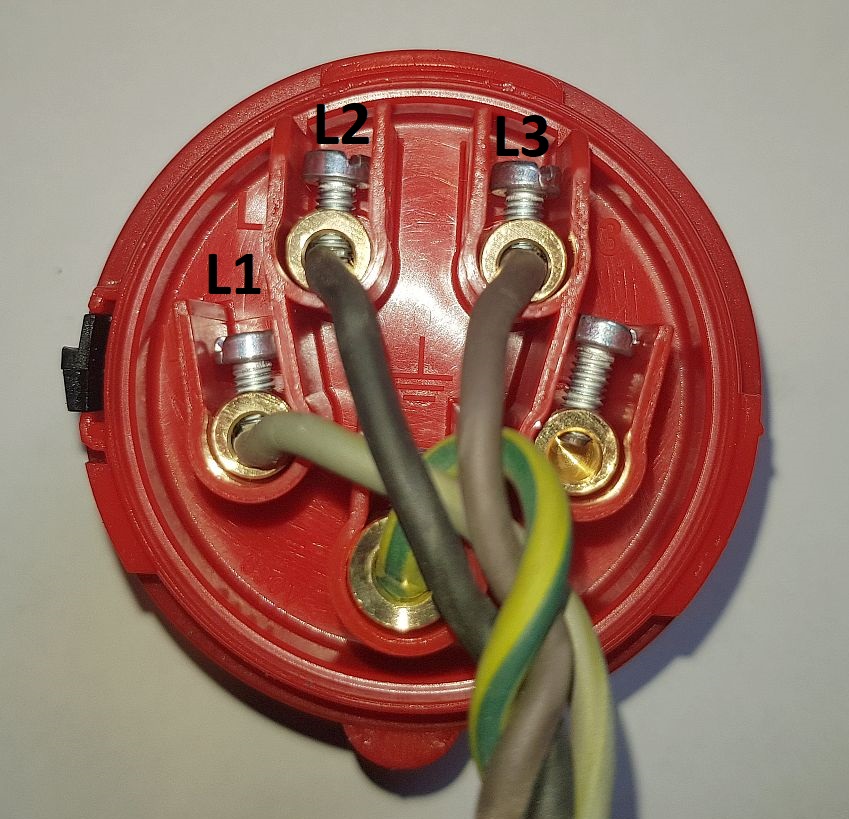

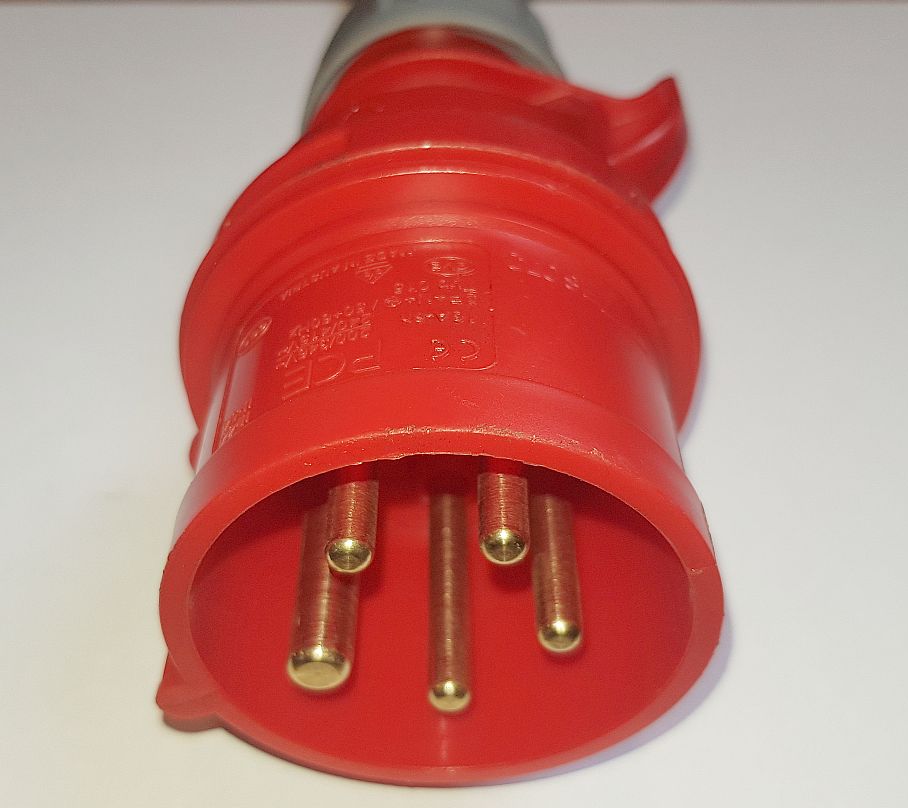

       Wtyczka 5 bolcowa 16A-6h                   Schemat podłączenia

Zakładanie pojedynczej szczęki w zakuwarce elektrycznej P32D za pomocą klucza

Porada: Założenie szczęk wewnątrz głowicy możemy dokonać za pomocą klucza szybkiej wymiany lub klucza umożliwiającego wypinanie i osadzanie pojedynczej szczęki. Po osadzeniu pojedynczej szczęki, przy pomocy klucza odciągasz wystający pin ułatwiając osadzenie szczeki w głowicy.

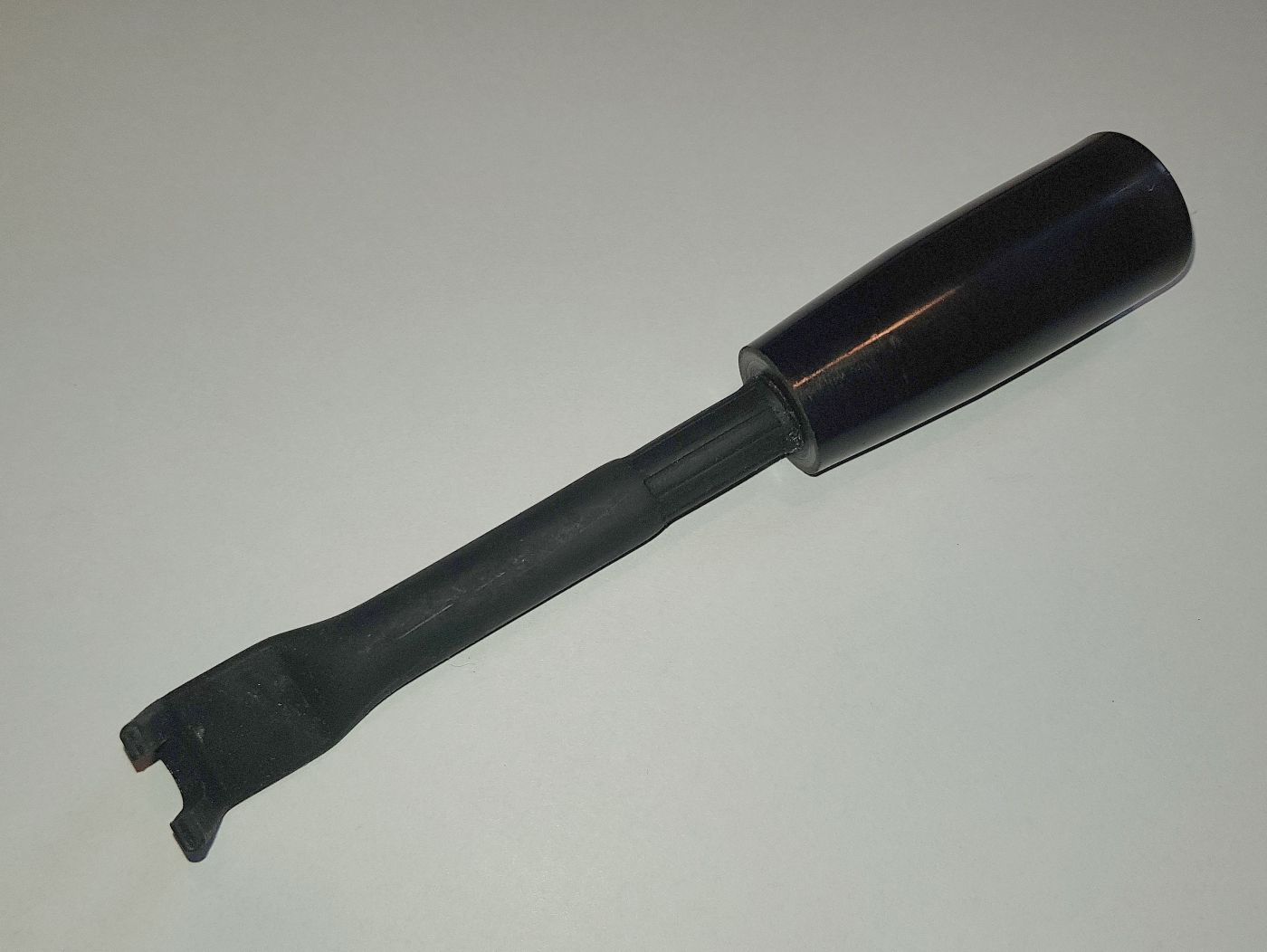

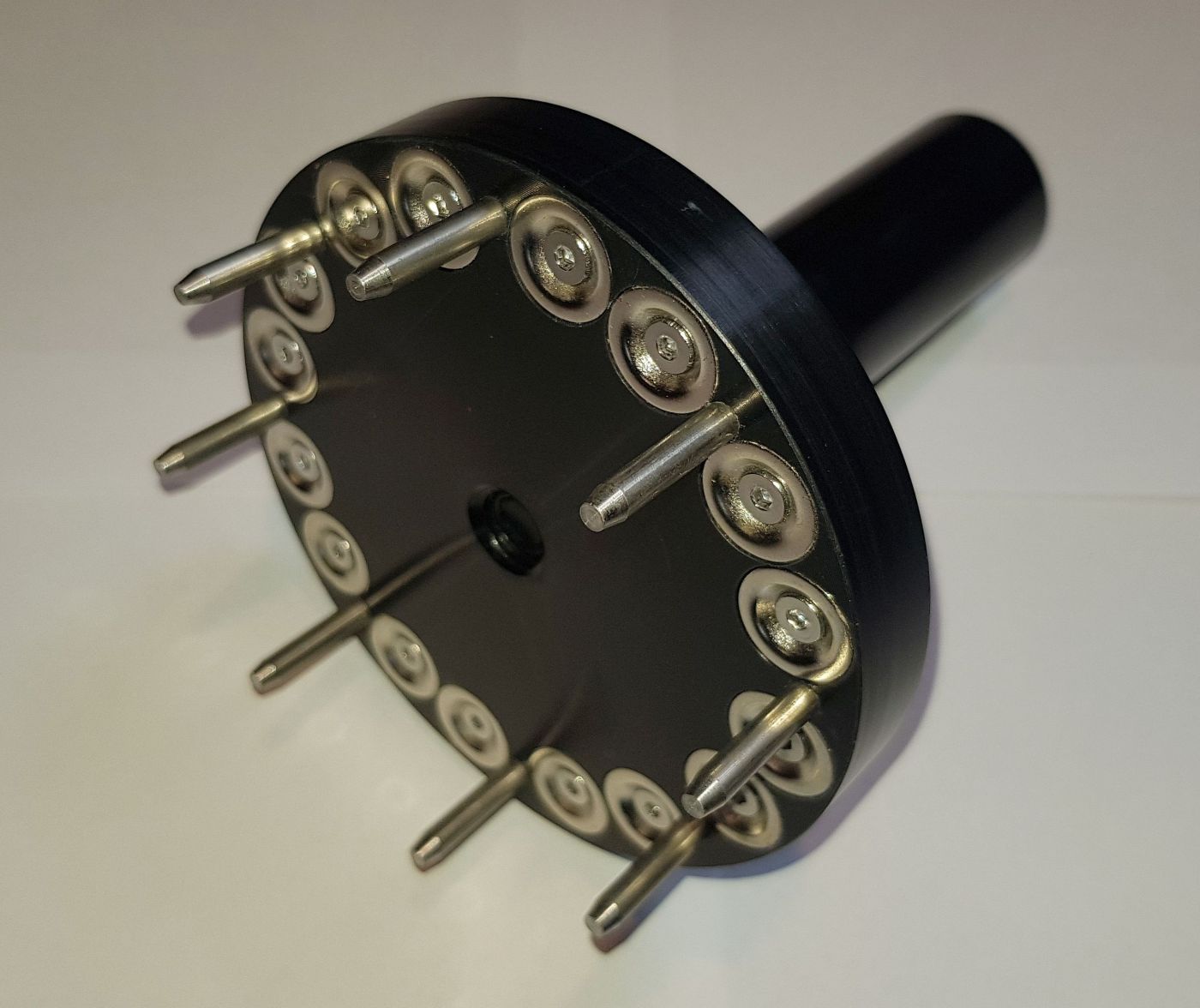

      Klucz do szybkiej wymiany szczęk           Klucz do pojedynczej wymiany szczęk

Rodzaje szczęk i klucze do zakładania i wyjmowania szczęk w zakuwarce elektrycznej P32D

Porada: Dla zabezpieczenia stosowanych szczęk stosuj uniwersalny olej w sprayu. Polega to na spryskaniu powierzchni szczęk olejem.

Zakuwanie węża z ustawieniem mikrometru w zakuwarce elektrycznej P32D

Porada: Podczas pierwszego zakucia musisz wiedzieć jaki to wąż. Na wężach znajdują się oznaczenia ( oznaczenie węża ) ich parametrów. Jeśli nie potrafisz odczytać wartości na wężu po pierwsze zmierz za pomocą suwmiarki wewnętrzną średnicę węża. Następnie ustal wzrokowo ile posiada wewnątrz uzwojeń stalowych tzw. oplotów. Kolejno dobierz odpowiednią tulejkę oraz łącznik do węża. Następnie sprawdź w orientacyjnej tabeli zakuwania na jaki wymiar ma zostać zakuty wąż.

Przykład: Wąż DN 10 mm ( 3/8 cala) 2SN - wąż dwuoplotowy. Znając parametry węża szukamy w orientacyjnej tabeli zaciskania wartość na jaką mamy zakuć wąż. W przypadku węża DN 10 2SN w tabeli odczytujemy wartość 20,6 mm. Następnie dobieramy najbardziej zbliżone szczęki do parametru 20,6 mm stosując zasadę, że rozmiar szczęk musi być mniejszy od wartości 20,6 mm. W tym przypadku są to szczęki o rozmiarze 19 mm. Kolejno stosując proste działanie matematyczne tzn. 20,6 mm - 19 mm = 1,6 mm. Różnica po odjęciu tych wartości daje nam parametr jaki mamy ustawić na mikrometrze czyli w tym przypadku 1,6 mm. Po założeniu szczęk numer 19 przystępujemy do ustawienia na mikrometrze wartości 1,6 mm. Wciskając przycisk SHIFT umożliwiamy wykorzystanie przycisków dodawania lub odejmowania na konsoli. Po ustawieniu parametru 1,6 mm  przystępujemy do zakucia węża. Pamiętaj aby zakuć tulejkę na wężu dwukrotnie. Podczas pierwszego zakucia powstaje karb na tulejce, który musimy zniwelować poprzez kolejne zakucie. Czynność tą wykonujemy poprzez obrócenie tulejki na wężu tak aby szczeki docisnęły w tym miejscu powstały karb.

Możliwość otwierania szczęk głównych na żądaną średnicę w zakuwarce elektrycznej P32D

Porada: Zakuwarka P32D wyposażona jest w cyfrowy potencjometr umożliwiający ustawienie rozwartości szczęk w głowicy. Zakres możemy ustawić od jeden do dziewięć. Jeden będzie odpowiadać najmniejszej możliwości otwarcia szczęk dziewięć zaś największej. Zęby skorzystać z tej funkcji na panelu sterowania wciskamy przycisk MODE. Po jego uruchomieniu mamy możliwość dodawania lub odejmowania zakresu otwierania szczęk głównych.

Porada: W zbiorniku u dołu maszyny znajduje się olej HV-46. Producent zaleca pracę w temperaturze dodatniej. Zaleca się raz w roku wymianę oleju. Służy do tego śruba spustowa oleju u dołu zbiornika. Po zlaniu przepracowanego oleju należy zbiornik zalać nowym olejem HV-46 w ilości około 35-38 litrów.
