Zaciskanie węży do klimatyzacji krok po kroku
Prezentowana tutaj krótka instrukcja dotyczy najpopularniejszego modelu zakuwarki do klimatyzacji (CPS-140) Zarówno prasy tego typu jak również całą armaturę ( końcówki, węże, tuleje ) można nabyć w naszym sklepie internetowym.

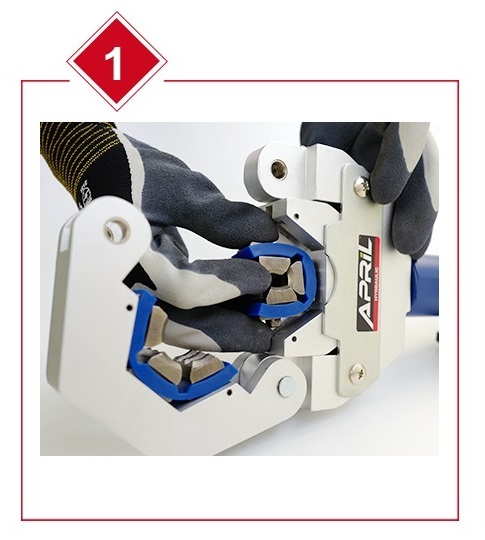

Krok pierwszy - dobór odpowiednich szczek zaciskowych.
W zależności od rozmiaru węża ( 8,10,13,16 ) oraz jego grubości ( cienkościenne, grubościenne ) dobieramy odpowiedni kolor szczęk i montujemy je w głowicy zakuwarki ręcznej. Dobór koloru szczek jest najważniejszy ! Jeżeli dobierzemy zły kolor nie zaciśniemy poprawnie węża ! Jakie kolory szczęk do jakich węży ?
Węże (grubościenne)
#6( DN08mm -5/16”) - Purpurowy
#8( DN10mm - 13/32”) - Czerwony
#10( DN13mm - 1/2”) - Żółty
#12( DN16mm - 5/8”) - Zielony
Węże redukcyjne (cienkościenne)
#6( DN08mm - 5/16”) - Czarny
#8( DN10mm - 13/32”) - Purpurowy
#10( DN13mm - 1/2”) - Pomarańczowy
#12( DN16mm - 5/8”) - Niebieski

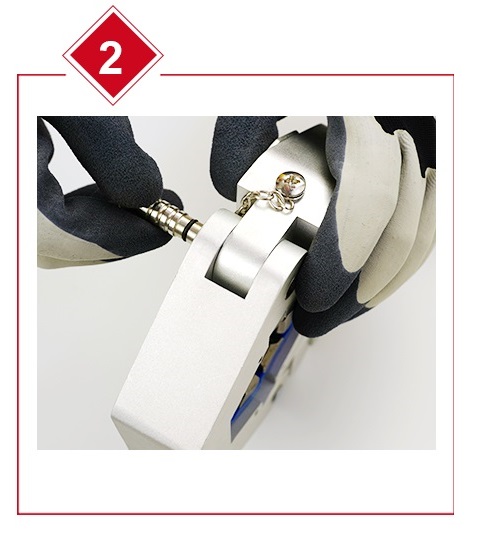

Krok 2 - zabezpieczenie głowicy.
Po instalacji szczęk w głowicy za pomocą specjalnego utwardzanego bolca zamykamy głowicę. Zamknięcie uniemożliwi otwarcie się głowicy w trakcie zaciskania. Bolec zabezpiecza aby dolna szczeka mogła dojść do górnej szczęki. Głowicę zabezpieczamy po zamontowaniu wewnątrz węża z tulejką i końcówką. !

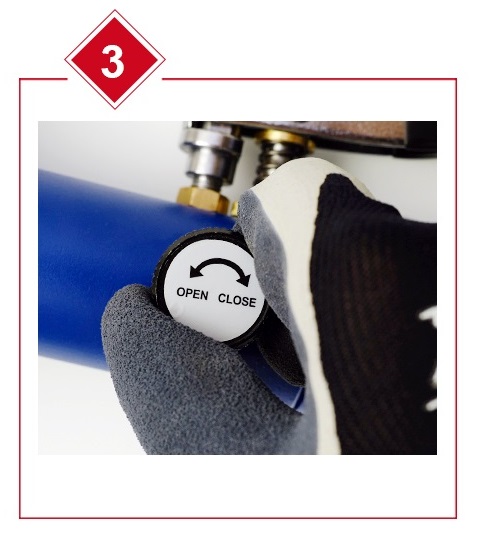

Krok 3 - zakręcenie zaworu
Po zamontowaniu szczęk o zabezpieczeniu głowicy przyszedł czas na zamknięciu zawory. Zamknięcie zaworu umożliwi nam pompowanie pompką i ciskanie głowicy.

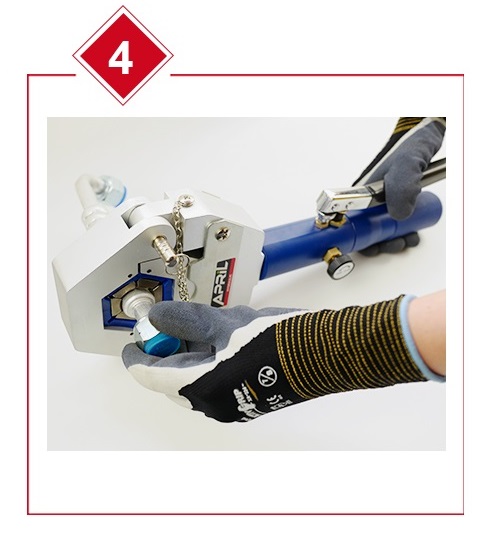

Krok 3 - zaciskanie węże
Zaciskamy wąż aż dolna część głowicy dojdzie do końca ( dojdzie i zetknie się z górną ) Po zaciśnięciu przekładamy wąż o 90 stopni i powtórnie zaciskamy wąż. Dla poprawności i 100% pewności możemy powtórzyć operację. UWAGA : tylko zaciskania na 2 lub więcej razy daje pewność zakucia.
