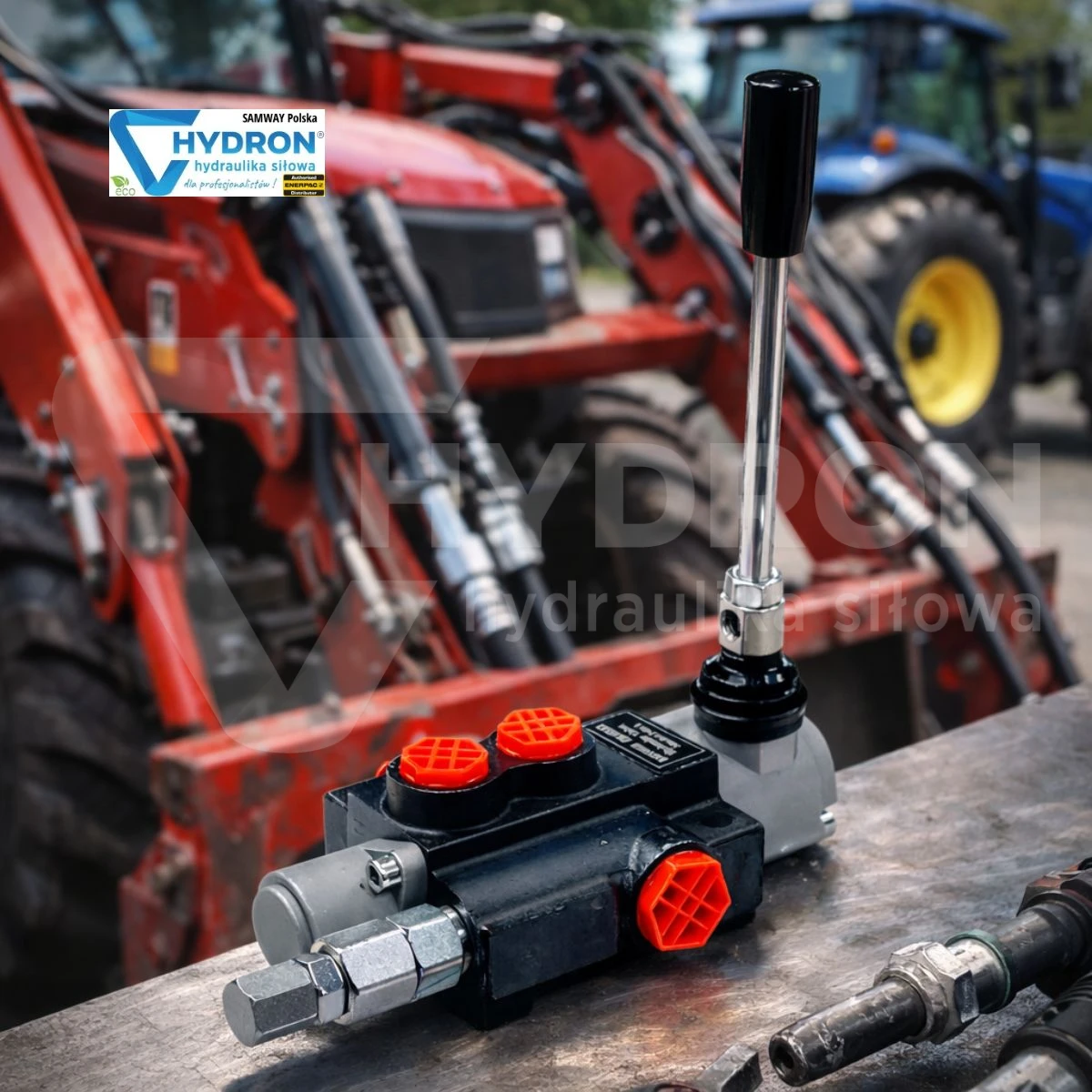

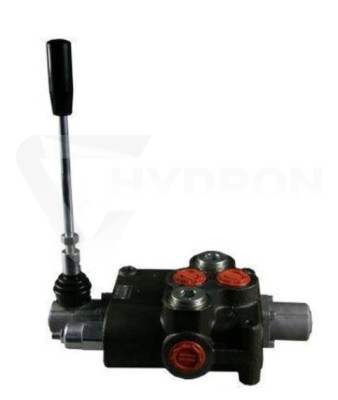

Rozdzielacz hydrauliczny 120L – 1 sekcyjny
Rozdzielacz hydrauliczny P120A1GKZ1-11 to jednosekcyjny model przystosowany do szerokiego zastosowania w układach hydraulicznych. Dzięki masywniejszym dźwigniom jest odporny na uszkodzenia, a jego uniwersalne podłączenia BSP umożliwiają integrację z różnymi maszynami – od ciągników i ładowarek po maszyny przemysłowe i budowlane. Trzypozycyjne dźwignie ze sprężyną powrotną zapewniają precyzyjne i bezpieczne sterowanie siłownikami.
Czym jest rozdzielacz hydrauliczny 120L jednosekcyjny
Rozdzielacz hydrauliczny 120L jednosekcyjny jest elementem sterującym przepływem oleju w układach hydrauliki siłowej. Jego zadaniem jest kierowanie medium roboczego pomiędzy poszczególnymi elementami instalacji hydraulicznej, najczęściej pomiędzy pompą hydrauliczną a siłownikiem hydraulicznym. Dzięki temu możliwe jest wykonywanie ruchów roboczych w maszynach i urządzeniach wykorzystujących hydraulikę siłową. Jednosekcyjny rozdzielacz hydrauliczny stosowany jest w układach, w których wymagane jest sterowanie jedną funkcją roboczą, na przykład podnoszeniem, opuszczaniem lub wysuwem siłownika.
Budowa rozdzielacza hydraulicznego monoblok
Rozdzielacz hydrauliczny 120L wykonany jest w konstrukcji monoblokowej, co oznacza, że jego korpus stanowi jednolitą i zwartą bryłę. Tego typu rozwiązanie zapewnia dużą wytrzymałość mechaniczną oraz wysoką szczelność instalacji hydraulicznej. Wewnątrz korpusu znajduje się suwak sterujący przepływem oleju hydraulicznego, który przesuwany jest za pomocą dźwigni sterującej. Po zwolnieniu dźwigni sprężyna powrotna przywraca suwak do pozycji neutralnej. Rozdzielacz wyposażony jest również w zawór przelewowy oraz zawór zwrotny, które odpowiadają za stabilną i bezpieczną pracę całego układu hydraulicznego.
Zasada działania rozdzielacza hydraulicznego
Podczas pracy pompa hydrauliczna tłoczy olej do rozdzielacza hydraulicznego. Operator, przesuwając dźwignię sterującą, kieruje przepływ oleju do odpowiedniego portu roboczego prowadzącego do siłownika hydraulicznego. W zależności od kierunku przesunięcia dźwigni możliwe jest wysuwanie lub wsuwanie tłoczyska siłownika. W pozycji neutralnej przepływ oleju zostaje zatrzymany lub skierowany do powrotu, co powoduje zatrzymanie ruchu elementu roboczego maszyny. Dzięki temu rozdzielacz hydrauliczny umożliwia precyzyjne sterowanie pracą siłownika oraz kontrolę ruchów roboczych maszyny.
Zastosowanie rozdzielacza hydraulicznego 120L
Rozdzielacze hydrauliczne o przepływie 120 litrów na minutę stosowane są w instalacjach hydrauliki siłowej wymagających dużej wydajności przepływu oleju. Najczęściej wykorzystuje się je w maszynach budowlanych, rolniczych, leśnych oraz w instalacjach przemysłowych. Jednosekcyjny rozdzielacz hydrauliczny znajduje zastosowanie w układach sterujących pojedynczym siłownikiem, takich jak wywroty przyczep, sterowanie klapami, podnośniki hydrauliczne czy różnego rodzaju urządzenia warsztatowe. Dzięki dużemu przepływowi może współpracować z wydajnymi pompami hydraulicznymi stosowanymi w większych instalacjach.
Jak dobrać rozdzielacz hydrauliczny do instalacji
Dobór odpowiedniego rozdzielacza hydraulicznego powinien być uzależniony od parametrów pracy całego układu hydraulicznego. Najważniejsze znaczenie ma wydajność pompy hydraulicznej wyrażona w litrach na minutę oraz maksymalne ciśnienie robocze instalacji. W przypadku rozdzielacza 120L istotne jest również dopasowanie gwintów przyłączeniowych do przewodów hydraulicznych oraz innych elementów instalacji. Należy również określić, czy w układzie pracują siłowniki jednostronnego działania czy siłowniki dwustronnego działania, ponieważ ma to wpływ na sposób podłączenia rozdzielacza hydraulicznego.
Najczęstsze błędy przy wyborze rozdzielacza
Jednym z najczęściej spotykanych błędów jest dobór rozdzielacza o zbyt małym przepływie w stosunku do wydajności pompy hydraulicznej. Powoduje to spadki wydajności pracy układu oraz nagrzewanie oleju hydraulicznego. Często zdarza się także niedopasowanie gwintów przyłączeniowych lub niewłaściwe ustawienie zaworu przelewowego. Aby instalacja hydrauliczna pracowała prawidłowo, należy również zadbać o odpowiedni dobór elementów takich jak węże hydrauliczne, złączki hydrauliczne oraz siłowniki hydrauliczne, które współpracują z rozdzielaczem w układzie.
Wsparcie techniczne Hydron
Dobór odpowiednich elementów hydrauliki siłowej często wymaga doświadczenia oraz znajomości parametrów pracy instalacji. Hydron od wielu lat zajmuje się sprzedażą i doradztwem w zakresie elementów hydrauliki siłowej, oferując szeroki wybór rozdzielaczy hydraulicznych, przewodów hydraulicznych, złączek oraz siłowników hydraulicznych. Dzięki dużej dostępności produktów oraz wsparciu technicznemu możliwe jest szybkie dopasowanie odpowiedniego rozdzielacza do konkretnej maszyny lub instalacji hydraulicznej.
Zalety i zastosowanie
-
Masywne, odporne na uszkodzenia dźwignie
-
Trzypozycyjne dźwignie ze sprężyną powrotną: pozycja 0 neutralna, pozycja 1 wysuw tłoczyska, pozycja 2 chowanie tłoczyska
-
Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa)
-
Szerokie zastosowanie w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle
-
Kompatybilny z różnego rodzaju maszynami: ciągniki, ładowacze, koparki, zamiatarki, maszyny przemysłowe

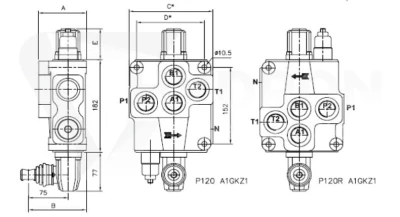

Specyfikacja techniczna
-
Zalecany przepływ oleju: 0–120 L/min
-
Zasilanie z pompy (P1, P2): gwint wewnętrzny BSP 1''
-
Powrót do zbiornika (T1, T2): gwint wewnętrzny BSP 1''
-
Sekcje (A1, A2, A3 ; B1, B2, B3): gwint wewnętrzny BSP 1''
-
Podłączenie szeregowe (N): gwint wewnętrzny BSP 1''
-
Maksymalne ciśnienie pracy:
-
P: 250 bar
-
T: 50 bar
-
A, B: 300 bar
-
-
Zalecany zakres temperatur oleju: -15°C do +80°C
-
Sterowanie siłownika: trzypozycyjne dźwignie na sprężynie
FAQ
Czy rozdzielacz hydrauliczny 120L jednosekcyjny może współpracować z siłownikami dwustronnego działania?
Tak, rozdzielacz może sterować zarówno siłownikami jednostronnego działania jak i siłownikami dwustronnego działania.
Do czego stosuje się jednosekcyjne rozdzielacze hydrauliczne?
Stosuje się je w układach hydraulicznych sterujących jedną funkcją roboczą, na przykład podnoszeniem lub opuszczaniem siłownika.
Jakie jest maksymalne ciśnienie pracy rozdzielacza hydraulicznego?
Rozdzielacze hydrauliczne tego typu mogą pracować w instalacjach o wysokim ciśnieniu roboczym sięgającym około 300 bar.
Czy rozdzielacz posiada zawór przelewowy?
Tak, rozdzielacz hydrauliczny wyposażony jest w zawór przelewowy zabezpieczający instalację przed nadmiernym wzrostem ciśnienia.
