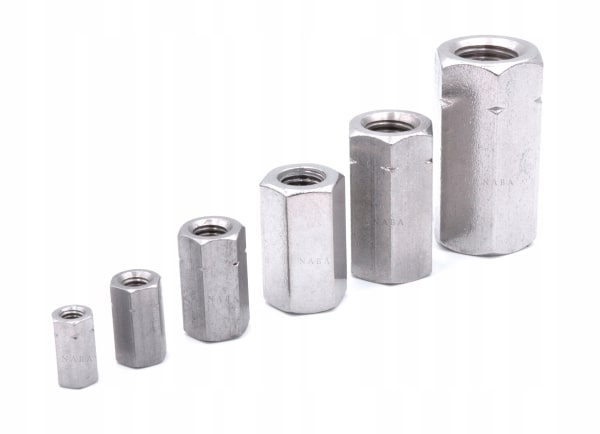

Nakrętki złączne DIN 6334
Produkty z kategorii
Nakrętki złączne DIN 6334
UWAGA w hydraulice siłowej te elementy znane są jako : mufka gwintowana !
DIN 6334 to niemiecka norma techniczna określająca parametry dla elementu złącznego znanego jako nakrętka łącznikowa sześciokątna (długa) – czyli nakrętka przedłużana, stosowana do łączenia dwóch prętów gwintowanych, śrub lub trzpieni o tym samym rodzaju i średnicy gwintu. Czym jest nakrętka DIN 6334? Nakrętka łącznikowa DIN 6334 (zwana także „łącznikiem gwintowanym” lub „nakrętką przedłużaną”) ma kształt sześciokątny i jest około trzykrotnie dłuższa od standardowej nakrętki sześciokątnej zgodnej z normą DIN 934. Wewnątrz posiada pełny gwint metryczny (M), który umożliwia trwałe połączenie dwóch elementów gwintowanych. Występuje najczęściej w wykonaniu ze stali, stali nierdzewnej A2 lub A4, a także w wersjach ocynkowanych dla zwiększonej odporności na korozję.
Budowa i wymiary nakrętki łącznikowej DIN 6334
Zgodnie z normą DIN 6334, nakrętka ma: kształt sześciokąta dla wygodnego chwytu kluczem, pełny przelot gwintu, długość trzykrotnie większą od średnicy nominalnej gwintu (3 × d). Przykładowo: dla nakrętki M10 długość wynosi ok. 30 mm, dla M12 – ok. 36 mm, dla M16 – ok. 48 mm. Typowe rozmiary wg normy DIN 6334: M4 – M48.
Zastosowanie nakrętek DIN 6334
Nakrętki łącznikowe stosowane są w miejscach, gdzie konieczne jest: połączenie dwóch prętów gwintowanych, przedłużenie śruby lub trzpienia, uzyskanie regulowanego połączenia w konstrukcjach stalowych, łączenie elementów montażowych w hydraulice, pneumatyce, budowie maszyn i urządzeń przemysłowych. W hydraulice siłowej takie nakrętki często wykorzystuje się przy montażu konstrukcji wsporczych, ram, mocowań przewodów i innych elementów instalacyjnych.
Materiały wykonania i powłoki ochronne
-
Stal ocynkowana – standardowe zastosowanie w konstrukcjach ogólnych, dobra ochrona antykorozyjna,
-
Stal nierdzewna A2 (AISI 304) – odporność na korozję i warunki atmosferyczne,
-
Stal kwasoodporna A4 (AISI 316) – wysoka odporność chemiczna i na słoną wodę,
-
Mosiądz lub aluminium – stosowane rzadziej, przy połączeniach specjalnych.
Zalety nakrętek DIN 6334
-
trwałe i pewne połączenie gwintowane,
-
możliwość przedłużenia śruby bez konieczności spawania,
-
odporność na odkręcanie i drgania,
-
prosta i szybka instalacja,
-
dostępność wielu średnic i materiałów.
W sklepie Hydron oferujemy nakrętki łącznikowe zgodne z normą DIN 6334 wykonane z wysokogatunkowej stali, dostępne w różnych średnicach i wersjach materiałowych. Nasze produkty spełniają wymagania przemysłowe i są objęte certyfikatami jakości. Dzięki szerokiemu asortymentowi Hydron dostarcza nie tylko elementy złączne, ale również kompleksowe rozwiązania dla hydrauliki siłowej i przemysłu. DIN 6334 to norma określająca nakrętki łącznikowe sześciokątne długie, które pozwalają na solidne łączenie prętów gwintowanych. Są niezastąpione w konstrukcjach stalowych, instalacjach przemysłowych i montażu elementów hydraulicznych.
