Eelektrozawory pneumatyczne

W naszej ofercie znajdą Państwo elektrozawory pneumatyczne o zróżnicowanym napięciu : 12V, 24V, 220V. Elektrozawory powietrzne sterowane są elektrycznie. W ofercie posiadamy również zawory powietrzne sterowane ręcznie ( zawory ręczne ). Przykładowe zastosowanie elektrozaworów : stosowane do sterowania siłownikami pneumatycznymi, używane w maszynach stolarskich, przemysłowych i innych. Elektrozawory możemy uzbroić w złączki, tłumiki i inny osprzęt. W naszej ofercie znajdą Państwo złączki do elektrozaworów ( pod węże pneumatyczne 6,8,10,12,15 mm. )

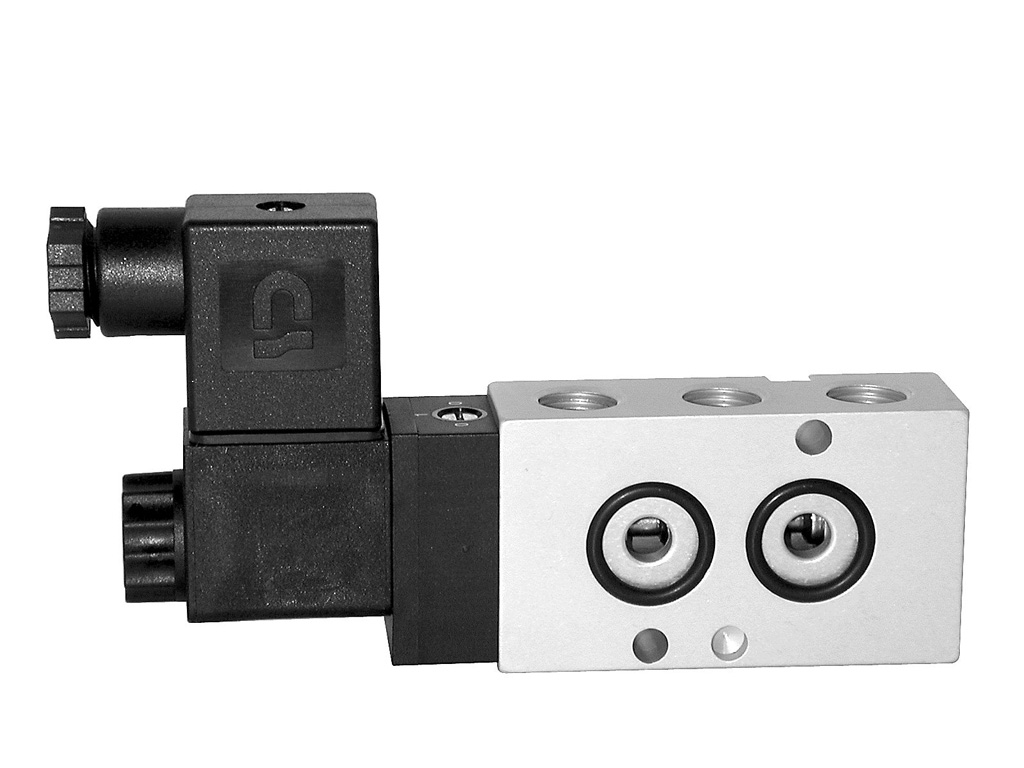

Elektrozawór pneumatyczny

Czym są elektrozawory pneumatyczne ? Elektrozawory pneumatyczne to urządzenia umożliwiające precyzyjne sterowanie przepływem powietrza w systemach pneumatycznych. Działają one dzięki zastosowaniu elektromagnesu (cewki), który aktywuje mechanizm otwierający lub zamykający przepływ. Elektrozawory stanowią kluczowy element instalacji automatyki przemysłowej, pozwalając na szybkie i efektywne zarządzanie procesami, zwiększenie precyzji oraz zmniejszenie kosztów eksploatacji.

Elektrozawór pneumatyczny – zasada działania

Elektrozawór pneumatyczny działa na zasadzie wykorzystania elektromagnesu (cewki) do sterowania przepływem powietrza. Po podaniu napięcia do cewki generuje się pole magnetyczne, które przesuwa rdzeń zaworu, otwierając lub zamykając przepływ w układzie. Gdy napięcie zostaje odłączone, sprężyna powraca rdzeń do pozycji wyjściowej. Dzięki tej konstrukcji elektrozawory zapewniają szybkie, precyzyjne i niezawodne sterowanie przepływem powietrza w systemach pneumatycznych.

Podkategorie elektrozaworów pneumatycznych

Elektrozawory 3/2.

Elektrozawory 3/2 to zawory z trzema portami i dwoma pozycjami roboczymi. Stosuje się je najczęściej w aplikacjach, gdzie konieczne jest przełączanie między stanem otwarcia a zamknięcia. Ich kompaktowa konstrukcja i wszechstronność sprawiają, że są idealne do sterowania małymi siłownikami pneumatycznymi lub do zamykania przepływu powietrza w prostych układach sterujących.

Elektrozawory 5/2 z jedną cewką

Elektrozawory 5/2 z jedną cewką wyposażone są w pięć portów oraz dwie pozycje robocze, ale do ich działania wykorzystuje się jedną cewkę elektromagnetyczną. Stosowane są w bardziej zaawansowanych systemach pneumatycznych, gdzie wymagane jest sterowanie ruchem siłowników w dwóch kierunkach, z automatycznym powrotem do pozycji początkowej po wyłączeniu cewki.

Elektrozawory 5/2 z dwoma cewkami

Elektrozawory 5/2 z dwoma cewkami oferują pięć portów oraz dwie pozycje robocze, ale w przeciwieństwie do wersji z jedną cewką, posiadają dwa elektromagnesy sterujące. Dzięki temu pozwalają na bardziej precyzyjne sterowanie pozycją siłowników w obu kierunkach, niezależnie od powrotu do pozycji początkowej. Tego typu zawory są niezastąpione w aplikacjach, które wymagają większej kontroli i elastyczności.

Cewka elektrozaworu

Czym jest cewka elektrozaworu ? Cewka elektrozaworu to kluczowy element elektrozaworu, odpowiadający za generowanie pola magnetycznego, które aktywuje mechanizm otwierający lub zamykający przepływ. Cewka to nawinięty drut przewodzący prąd elektryczny, który po zasileniu wytwarza pole elektromagnetyczne. W systemach pneumatycznych stosuje się cewki o różnych parametrach, takich jak napięcie zasilania (np. 12V, 24V, 230V) czy sposób montażu. Dzięki łatwej wymianie cewek elektrozawory są trwałe i ekonomiczne w eksploatacji.

Wtyczka do elektrozaworu

Czym jest wtyczka elektrozaworu ? Wtyczka elektrozaworu to element odpowiedzialny za połączenie cewki elektrozaworu z instalacją elektryczną. Umożliwia ona bezpieczne i stabilne przesyłanie prądu, zapewniając prawidłowe działanie całego układu. Wtyczki dostępne w ofercie Hydron cechują się wysoką jakością wykonania, co gwarantuje ich trwałość oraz odporność na czynniki zewnętrzne, takie jak wilgoć czy wibracje.

Zasilanie elektrozaworów pneumatycznych

Elektrozawory pneumatyczne wymagają zasilania elektrycznego do uruchomienia cewki elektromagnetycznej, która steruje przepływem powietrza. Zasilanie może występować w różnych wartościach napięcia, takich jak 24V, 12V czy 230V. Każdy typ zasilania ma swoje specyficzne zastosowania i zalety.

Popularne rodzaje zasilania elektrozaworów

Elektrozawór 24V (DC)

Zasilanie o napięciu 24V DC (prąd stały) jest jednym z najczęściej stosowanych w elektrozaworach pneumatycznych. Charakteryzuje się wysokim poziomem bezpieczeństwa oraz stabilnością pracy, co czyni je idealnym wyborem dla aplikacji przemysłowych i systemów automatyki. Niskie napięcie zmniejsza ryzyko porażenia prądem, dzięki czemu 24V DC jest popularnym rozwiązaniem w systemach, gdzie bezpieczeństwo jest priorytetem.

Elektrozawór 12V (DC)

Zasilanie 12V DC stosuje się głównie w urządzeniach mobilnych lub w miejscach, gdzie źródłem zasilania są akumulatory (np. w pojazdach, maszynach rolniczych). Dzięki niskiemu napięciu jest równie bezpieczne jak 24V, ale ze względu na mniejszą moc rzadziej używane w dużych instalacjach przemysłowych.

Elektrozawór 230V (AC)

Zasilanie 230V AC (prąd zmienny) jest często wykorzystywane w instalacjach stacjonarnych, gdzie dostęp do standardowej sieci energetycznej jest łatwo dostępny. Elektrozawory z takim napięciem eliminują konieczność stosowania dodatkowych transformatorów czy zasilaczy, co może być wygodne w prostszych aplikacjach. Jednak wyższe napięcie wymaga większej ostrożności przy montażu i konserwacji, aby zapewnić bezpieczeństwo użytkownika.

Które zasilanie jest najpopularniejsze ?

Najczęściej stosowanym napięciem w systemach pneumatycznych jest 24V DC, ponieważ łączy bezpieczeństwo, wszechstronność i łatwość integracji z nowoczesnymi systemami automatyki. Napięcie 12V DC znajduje zastosowanie w bardziej specyficznych aplikacjach mobilnych, natomiast 230V AC sprawdza się w prostych instalacjach stacjonarnych, gdzie nie jest wymagana separacja niskonapięciowa. Jak wybrać odpowiednie zasilanie ? Dobór odpowiedniego zasilania zależy od specyfiki instalacji, dostępności źródła zasilania oraz wymagań bezpieczeństwa. Przy wyborze warto uwzględnić takie aspekty jak typ urządzenia, środowisko pracy oraz kompatybilność z istniejącymi systemami. W sklepie Hydron nasi specjaliści służą pomocą w wyborze odpowiednich elektrozaworów i ich zasilania.
