Grzebień do sprawdzania gwintów

Grzebień do sprawdzania skoków gwintów

Grzebień do sprawdzania skoków gwintów to precyzyjne narzędzie służące do dokładnego pomiaru skoków zarówno gwintów metrycznych, jak i gwintów calowych. Umożliwia szybkie i precyzyjne określenie parametrów gwintów, co jest kluczowe w pracach warsztatowych oraz podczas obróbki mechanicznej. Wykonany z wysokiej jakości materiałów, zapewnia długą żywotność oraz odporność na zużycie. Grzebień do gwintów calowych jest idealnym rozwiązaniem dla mechaników, monterów oraz inżynierów, którzy potrzebują narzędzia do szybkiej identyfikacji gwintów w różnych aplikacjach. Dzięki kompaktowym rozmiarom jest łatwy w przechowywaniu i transporcie, co sprawia, że jest niezastąpiony w każdym warsztacie.

Grzebień do gwintów calowych i metrycznych

Grzebień do kontroli zarysu gwintu śrub metrycznych i calowych. Grzebienia do gwintów (Szablon u) 52 wzorce calowe i metryczne. 4 wzorniki metryczne w przedziale od 0,25 do 6,00. 28 wzorników calowych w przedziale  od 4G do 62G

Jak używać grzebień do gwintów ?

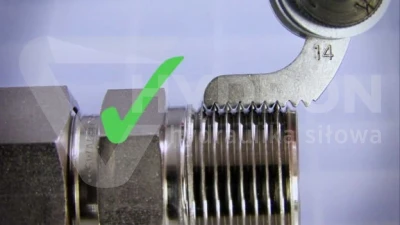

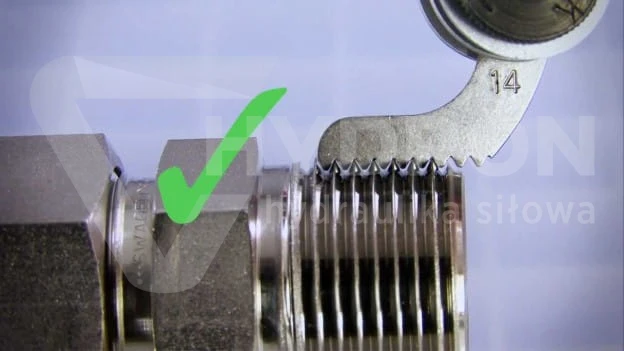

Grzebień służy do poprawnej identyfikacji skoku gwintu. Po zmierzeniu suwmiarką gwintu mamy informacje o jego rozmiarze - następnie przechodzimy do sprawdzenia skoku gwintu czyli najprościej mówić szerokości pomiędzy poszczególnymi zwojami gwintów. Poszczególne listki ze skokami gwintu przykładamy do gwintu i sprawdzamy kolejno aż do momentu w którym listem dokładnie pasuje do skoku - wówczas patrzy na wartość podaną na listku i mamy 100% pewność co do skoku.

Sprawdziany calowe 55°:

skok gwintu : 4G, 4,5G, 5G, 6G, 7G, 8G, 9G, 10G, 11G, 12G, 13G, 14G, 16G, 18G, 19G, 20G, 22G, 24G, 25G, 26G, 28G, 30G, 32G, 36G, 40G, 48G, 60G, 62G

Sprawdziany metryczne 60°:

skok gwintu : 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0

Czym jest przyrząd do sprawdzania gwintów ?

Przyrząd do sprawdzania gwintów, znany także jako grzebień do pomiaru skoków gwintów, to precyzyjne narzędzie warsztatowe służące do identyfikacji rodzaju i skoku gwintu w elementach metalowych, takich jak złączki, końcówki, mufy czy śruby. Jego głównym zadaniem jest szybkie i dokładne dopasowanie odpowiedniego profilu nacięcia, dzięki czemu można ustalić, czy dany gwint jest metryczny, calowy, rurowy, drobnozwojny czy stożkowy. W hydraulice siłowej, gdzie występuje ogromna różnorodność połączeń gwintowanych, grzebień do gwintów stanowi niezastąpione narzędzie pozwala uniknąć błędów montażowych, zapewnia szczelność układów i ułatwia dobór odpowiednich elementów złącznych.

Budowa i działanie grzebienia do sprawdzania skoków gwintów

Grzebień do gwintów calowych składa się z zestawu precyzyjnie naciętych blaszek stalowych (listków), z których każda posiada określony skok gwintu. Listki są oznaczone wartościami w milimetrach lub TPI (threads per inch), dzięki czemu użytkownik może w prosty sposób dopasować wzór do badanego elementu. W praktyce pomiar przebiega bardzo szybko – wystarczy wybrać odpowiedni listek, przyłożyć go do gwintu i sprawdzić, czy nacięcia dokładnie przylegają do zwojów. Jeśli kształt i rozstaw pasują idealnie, oznacza to, że określony skok gwintu został zidentyfikowany prawidłowo. Większość modeli, takich jak oferowany przez Hydron grzebień do sprawdzania skoków gwintów, posiada zawiasowy system mocowania listewek, co pozwala na ich wygodne rozkładanie i składanie, a także chroni przed uszkodzeniem i zabrudzeniem.

Zastosowanie w hydraulice siłowej i warsztatach technicznych

Grzebień do gwintów znajduje szerokie zastosowanie w branży hydraulicznej, serwisowej i przemysłowej. Jest szczególnie przydatny przy: montażu i serwisowaniu instalacji hydrauliki siłowej, doborze odpowiednich złączek i końcówek gwintowanych, identyfikacji gwintów w mufach, kolankach, trójnikach i tulejach różnicowych, sprawdzaniu gwintów podczas napraw przewodów hydraulicznych, weryfikacji komponentów przed ich zakuciem lub wymianą. Dzięki temu niewielkiemu narzędziu można uniknąć pomyłek przy łączeniu elementów z gwintami BSP, BSPT, NPT, UNF, UNC czy metrycznymi, co ma kluczowe znaczenie dla bezpieczeństwa i szczelności układu hydraulicznego.

Zalety stosowania przyrządu do sprawdzania gwintów

Korzystanie z grzebienia do gwintów calowych przynosi wiele korzyści zarówno dla profesjonalnych serwisów, jak i warsztatów technicznych: precyzja pomiaru – dokładne dopasowanie skoku gwintu pozwala uniknąć błędów przy doborze złączek hydraulicznych i końcówek węży, uniwersalność – narzędzie pozwala mierzyć zarówno gwinty metryczne, jak i calowe, stożkowe oraz rurowe, szybkość pracy – pomiar trwa zaledwie kilka sekund i nie wymaga dodatkowych przyrządów pomiarowych, trwałość – grzebień do gwintów calowych wykonany jest z odpornej stali, co zapewnia długą żywotność nawet przy intensywnym użytkowaniu, mobilność – kompaktowa budowa sprawia, że narzędzie można mieć zawsze przy sobie – idealne do pracy w warsztacie i w terenie. Dzięki tym cechom grzebień do sprawdzania skoków gwintów jest podstawowym elementem wyposażenia każdego hydraulika, serwisanta czy technika utrzymania ruchu. Grzebień do sprawdzania gwintów to niewielkie, ale niezwykle przydatne narzędzie, które zapewnia dokładność, bezpieczeństwo i komfort pracy w każdej branży technicznej. Pozwala szybko zidentyfikować typ gwintu, uniknąć błędów przy montażu i dobrać odpowiedni element złączny. Jeżeli zajmujesz się hydrauliką siłową, naprawą przewodów lub montażem instalacji przemysłowych – ten przyrząd to niezbędne wyposażenie Twojego stanowiska.

Przyrząd do mierzenia gwintów precyzyjna identyfikacja skoku i typu gwintu

Przyrząd do mierzenia gwintów, taki jak grzebień do sprawdzania skoków gwintów, to niezbędne narzędzie w hydraulice siłowej oraz w serwisie maszyn przemysłowych. Umożliwia szybkie i dokładne określenie skoku gwintu metrycznego oraz calowego, co jest kluczowe przy doborze odpowiednich elementów instalacji. Dzięki niemu można bezbłędnie dopasować złączki hydrauliczne, redukcje czy adaptery do istniejącego połączenia gwintowanego. W praktyce przyrząd do mierzenia gwintów pozwala uniknąć pomyłek przy rozróżnianiu systemów takich jak BSP, NPT czy gwinty metryczne, co ma ogromne znaczenie przy montażu manometrów i wakuometrów oraz przewodów wysokociśnieniowych. W połączeniu z dostępną w ofercie Hydron tabelą doboru gwintów stanowi profesjonalne wsparcie w identyfikacji parametrów technicznych i zapewnia bezpieczny montaż elementów hydrauliki siłowej. Przyrząd do mierzenia skoku gwintu jest niezastąpiony wszędzie tam, gdzie konieczna jest szybka i precyzyjna identyfikacja parametrów połączenia gwintowanego. W praktyce warsztatowej oraz w hydraulice siłowej pozwala on dokładnie określić liczbę zwojów na cal lub wartość skoku w systemie metrycznym, co ma kluczowe znaczenie przy dopasowywaniu takich elementów jak złączki hydrauliczne, redukcje czy adaptery. Przyrząd do mierzenia skoku gwintu minimalizuje ryzyko błędnego doboru komponentów, szczególnie przy rozróżnianiu gwintów BSP i NPT, a w połączeniu z tabelą doboru gwintów umożliwia profesjonalną i bezpieczną identyfikację elementów instalacji hydraulicznej.

Dlaczego skok gwintu ma znaczenie dla szczelności układu

Skok gwintu bezpośrednio wpływa na poprawność połączenia i szczelność. Nawet minimalna różnica między gwintem metrycznym a calowym może powodować nieszczelność lub uszkodzenie elementu.

W hydraulice i pneumatyce oznacza to:

• spadki ciśnienia
• przecieki
• przyspieszone zużycie elementów

Jeśli dobierzesz niewłaściwy gwint, nawet najlepsze złączki hydrauliczne nie zapewnią szczelności. Dlatego przymiar do gwintów to narzędzie, które eliminuje ryzyko już na starcie.

Metal czy plastik różnice w konstrukcji przymiarów

Najczęściej stosowane są przymiary stalowe, które cechują się dużą trwałością i odpornością na zużycie. W warsztatach, gdzie narzędzie jest używane codziennie, to jedyna sensowna opcja. Na rynku spotykane są też przymiary wykonane z tworzyw sztucznych, ale ich dokładność i trwałość są niższe. W zastosowaniach profesjonalnych mogą szybko się wytrzeć, co prowadzi do błędnych pomiarów. W praktyce oznacza to, że stalowy przymiar daje powtarzalny wynik, a plastikowy może wprowadzać błąd już po kilku miesiącach pracy.
