Zestaw sprawdzianów gwintów amerykańskich ORFS

Przejdź do sekcji Opinie

180,71 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

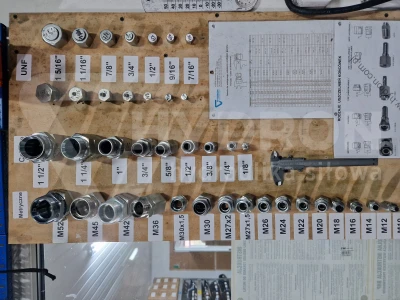

Zestaw sprawdzianów gwintów amerykańskich ORFS

Zestaw sprawdzianów gwintów amerykańskich ORFS to praktyczne narzędzie przeznaczone do identyfikacji przyłączy stosowanych w hydraulice siłowej. Ułatwia rozpoznanie rozmiaru gwintu podczas doboru złączek, końcówek przewodów oraz innych elementów wykorzystujących standard ORFS. Sprawdzi się szczególnie w zakuwalniach przewodów hydraulicznych, serwisach mobilnych, warsztatach oraz działach utrzymania ruchu.

Prawidłowe rozpoznanie gwintu jest jednym z najważniejszych etapów doboru armatury hydraulicznej. Podobna średnica zewnętrzna nie oznacza, że dwa przyłącza są ze sobą kompatybilne. Zestaw sprawdzianów pozwala znacznie szybciej porównać posiadany element z odpowiednim wzorcem i ograniczyć ryzyko zamówienia niewłaściwej złączki.

Najważniejsze cechy zestawu sprawdzianów ORFS

przeznaczony do identyfikacji gwintów stosowanych w połączeniach ORFS,
ułatwia określenie rozmiaru przyłącza podczas prac serwisowych,
pomaga przy doborze złączek i końcówek hydraulicznych,
przydatny podczas identyfikacji nieopisanych elementów instalacji,
praktyczne wyposażenie zakuwalni przewodów hydraulicznych,
sprawdza się w warsztacie, serwisie mobilnym i utrzymaniu ruchu,
umożliwia szybsze porównanie przyłącza z odpowiednim wzorcem.

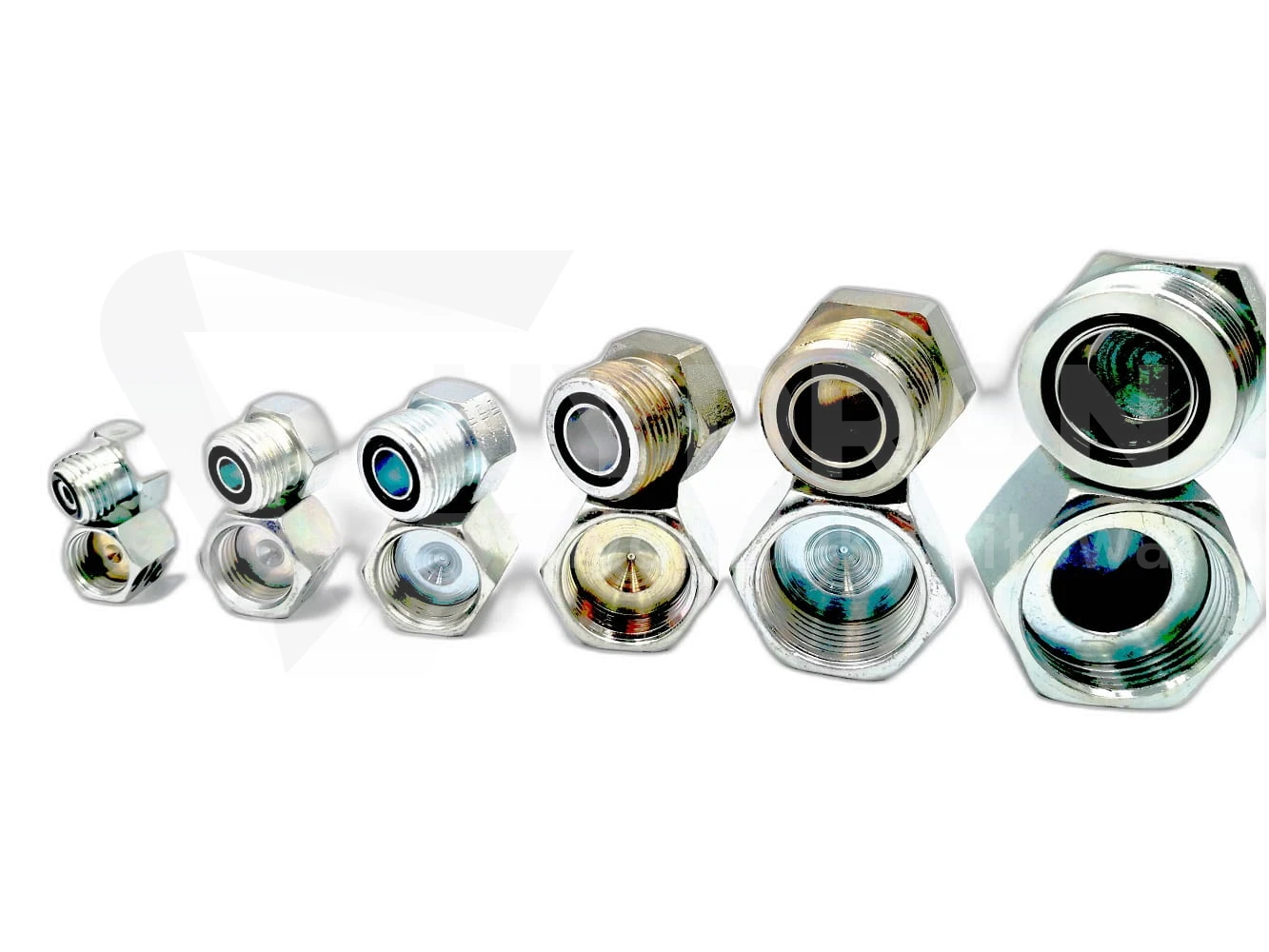

W zestawie gwinty : 9/16" , 11/16" , 13/16" , 1" , 1. 3/16" , 1. 7/16"

Do czego służą sprawdziany gwintów ORFS?

Sprawdziany wykorzystuje się przede wszystkim wtedy, gdy trzeba zidentyfikować przyłącze znajdujące się na przewodzie, złączce, rozdzielaczu, siłowniku lub innym elemencie układu hydraulicznego. Jest to szczególnie przydatne podczas napraw maszyn, gdy dokumentacja techniczna jest niedostępna albo oznaczenia na demontowanym elemencie są nieczytelne.

Zamiast dobierać złączkę wyłącznie na podstawie pomiaru suwmiarką lub wyglądu gwintu, można wykorzystać odpowiedni sprawdzian jako dodatkową pomoc identyfikacyjną. Przyspiesza to pracę i ułatwia rozpoznawanie przyłączy spotykanych w codziennym serwisie hydrauliki siłowej.

ORFS - połączenia hydrauliczne z uszczelnieniem czołowym

ORFS, czyli O-Ring Face Seal, jest systemem połączeń hydrauliczych wykorzystującym uszczelnienie czołowe za pomocą O-ringu. Rozwiązanie to jest szeroko stosowane w hydraulice siłowej, między innymi w maszynach roboczych, rolniczych, budowlanych oraz urządzeniach przemysłowych.

Przy identyfikacji złącza ORFS należy zwrócić uwagę nie tylko na średnicę gwintu. Znaczenie ma również jego skok oraz konstrukcja powierzchni uszczelniającej. Właśnie dlatego samo zmierzenie średnicy suwmiarką nie zawsze wystarcza do jednoznacznego rozpoznania przyłącza.

Dlaczego prawidłowa identyfikacja gwintu jest tak ważna?

W hydraulice występuje wiele systemów przyłączy, które na pierwszy rzut oka mogą wyglądać podobnie. ORFS, JIC, BSP, NPT oraz połączenia metryczne różnią się konstrukcją gwintów i sposobem wykonania uszczelnienia. Próba połączenia elementów należących do różnych systemów może prowadzić do uszkodzenia gwintu lub wykonania nieprawidłowego połączenia.

Sprawdzian powinien być traktowany jako narzędzie wspomagające identyfikację. Przy odpowiedzialnym doborze złącza warto dodatkowo sprawdzić średnicę gwintu, jego skok oraz geometrię powierzchni odpowiedzialnej za uszczelnienie.

Przydatne narzędzie w zakuwalni węży hydraulicznych

W serwisie zajmującym się zakuwaniem przewodów często trafiają się węże wymontowane z maszyn bez dokumentacji określającej zastosowane przyłącza. W takiej sytuacji pracownik musi samodzielnie zidentyfikować końcówkę, aby przygotować przewód odpowiadający oryginałowi.

Zestaw sprawdzianów ORFS pozwala usprawnić ten etap pracy. Może być wykorzystywany zarówno na stacjonarnym stanowisku zakuwania, jak i przez serwisanta pracującego bezpośrednio przy maszynie.

Jak prawidłowo rozpoznać przyłącze ORFS?

Identyfikacji nie należy opierać na jednym parametrze. Najlepszym rozwiązaniem jest sprawdzenie kilku cech badanego elementu i porównanie ich z dokumentacją danego standardu.

rozpoznaj konstrukcję przyłącza i sposób jego uszczelnienia,
zmierz średnicę gwintu suwmiarką,
określ skok gwintu przy użyciu odpowiedniego sprawdzianu,
porównaj wynik z tabelą gwintów,
sprawdź rozmiar współpracującego przyłącza,
przed montażem upewnij się, że oba elementy należą do tego samego systemu.

ORFS a JIC - nie należy mylić tych standardów

ORFS i JIC należą do popularnych systemów spotykanych w hydraulice siłowej, jednak wykorzystują inny sposób uszczelnienia. ORFS wykorzystuje uszczelnienie czołowe z O-ringiem, natomiast JIC wykorzystuje powierzchnie stożkowe 37°. Podobieństwo niektórych wymiarów gwintów nie oznacza więc kompatybilności całych przyłączy.

Właśnie dlatego podczas identyfikacji złącza należy określić zarówno gwint, jak i typ powierzchni uszczelniającej. Jest to szczególnie ważne podczas odtwarzania przewodu hydraulicznego na podstawie zużytego lub uszkodzonego wzoru.

Sprawdziany ORFS w serwisie maszyn

Zestaw może być wykorzystywany podczas obsługi maszyn budowlanych, rolniczych, komunalnych, transportowych i przemysłowych, w których występują przyłącza ORFS. Przydaje się również podczas modernizacji układów hydraulicznych i kompletowania adapterów pomiędzy różnymi standardami przyłączy.

Dla zakuwalni i serwisu hydraulicznego sprawdziany mogą stać się jednym z podstawowych narzędzi używanych obok suwmiarki oraz tabel identyfikacyjnych. Pozwalają szybciej przejść od nieznanego przyłącza do właściwie dobranej końcówki lub złączki.

Dobierz złączki ORFS w HYDRON

Po określeniu rodzaju i rozmiaru przyłącza można dobrać odpowiednie złączki hydrauliczne do wykonywanej lub naprawianej instalacji. W przypadku połączeń ORFS warto zweryfikować cały układ współpracujących elementów, a nie wyłącznie oznaczenie gwintu.

Zestaw sprawdzianów jest szczególnie przydatny jako wyposażenie warsztatu wykonującego zakute węże hydrauliczne, ponieważ ułatwia identyfikację przyłączy dostarczanych razem ze starym przewodem przeznaczonym do odtworzenia.

FAQ - zestaw sprawdzianów gwintów amerykańskich ORFS

Do czego służy zestaw sprawdzianów ORFS?

Zestaw służy do wspomagania identyfikacji rozmiarów gwintów stosowanych w przyłączach ORFS. Jest przydatny podczas doboru złączek, końcówek przewodów i elementów instalacji hydraulicznych.

Czy sam sprawdzian wystarczy do identyfikacji złącza hydraulicznego?

Nie zawsze. Dla pewnego rozpoznania należy również zweryfikować średnicę gwintu, jego skok oraz konstrukcję powierzchni uszczelniającej. Pozwala to odróżnić standardy, które mogą mieć zbliżone wymiary.

Czy ORFS i JIC to ten sam rodzaj złącza?

Nie. W ORFS uszczelnienie wykonywane jest czołowo z wykorzystaniem O-ringu, natomiast połączenia JIC wykorzystują stożek 37°. Przyłącza należy identyfikować i dobierać zgodnie z właściwym standardem.

Komu przyda się zestaw sprawdzianów ORFS?

Przede wszystkim zakuwalniom przewodów hydraulicznych, warsztatom, serwisom mobilnym, mechanikom oraz pracownikom utrzymania ruchu, którzy regularnie identyfikują nieopisane złączki i przewody hydrauliczne.
