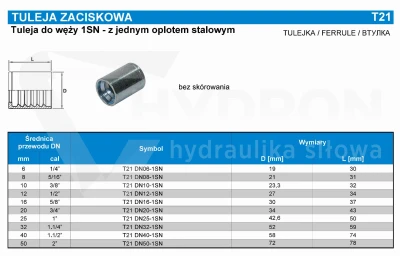

Tuleja zaciskowa na wąż DN06 1SN / 2SC
5
Opis
Tuleja ( oprawka zaciskowa ) przeznaczona do zaciskania na wężach 1SN (R1AT) lub 2SC. Tuleje na wąż bez skórowania ( no skive ). Materiał : stal węglowa ocynkowana.

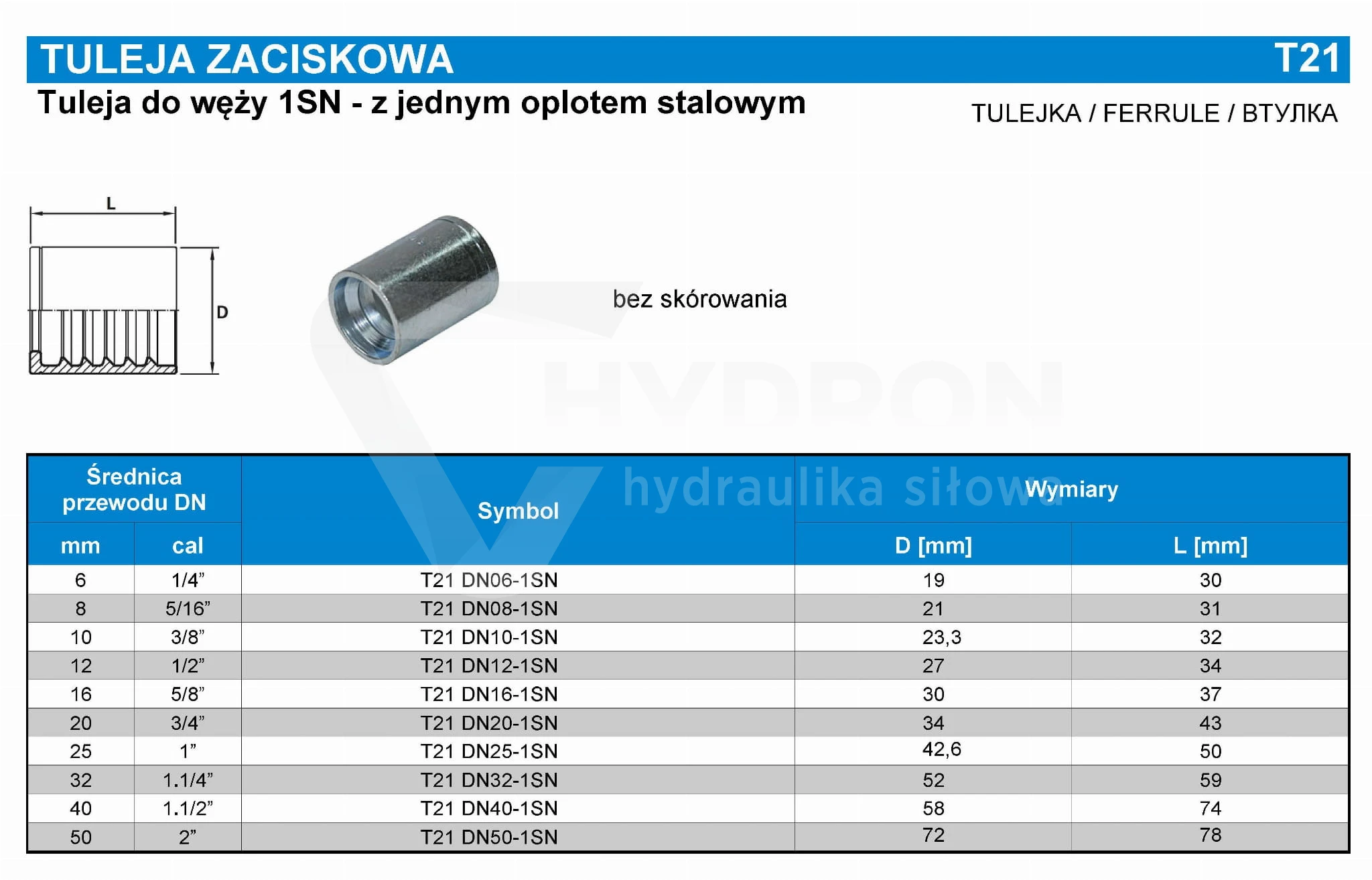

Wymiary tulejki
- średnica zewnętrzna : 19mm
- średnica wewnętrza : 14,1mm
- długośc całkowita : 30mm
- wymiar pod zamek : 11,2mm
|
KOD PART NO. |
WĄŻ (DN) |
PRZEPŁYW (DASH) |
WYMIAR (D) DIMENSIONS (D) |
WYMIAR (L) DIMENSIONS (L) |
|
00110-03 |
5 |
3 |
17.5 |
27 |
|
00110-04 |
6 |
4 |
20.6 |
30 |
|
00110-05 |
8 |
5 |
20.8 |
31 |
|
00110-06 |
10 |
6 |
23.3 |
32 |
|
00110-08 |
12 |
8 |
27 |
34 |
|
00110-10 |
16 |
10 |
30 |
37 |
|
00110-12 |
20 |
12 |
34 |
43 |
|
00110-16 |
25 |
16 |
42.6 |
50 |
|
00110-20 |
32 |
20 |
52 |
59 |
|
00110-24 |
38 |
24 |
58 |
74 |
|
00110-32 |
51 |
32 |
72 |
78 |
