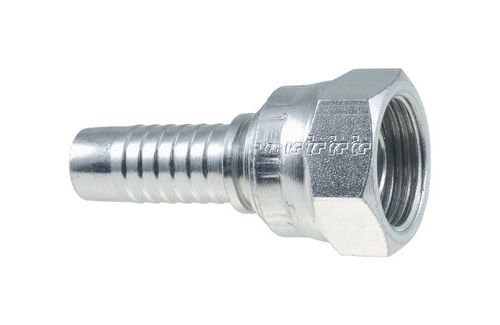

Końcówki DKR (C11) - końcówki proste z gwintem wewnętrznym BSP
Końcówka DKR to końcówka prosta kulista współpracująca z gniazdem 60 stopni i gwintem BSP. Końcówki C11 to końcówki proste z nakrętką (zazwyczaj nakrętka jest zaciskana na korpusie) z gwintem calowym BSP (potocznie nazywany typem brytyjskim) BSP = Brytyjski Standard Rurowy - jeden z wielu używanych na świecie (najbardziej rozpowszechniony w Polsce) standardów oznaczania wymiarów gwintów. Znany również jako gwint rurowy Whitwortha. Gwinty BSP używane są w sprzętach produkcji zachodnioeuropejskich takich jak JCB i innych. Gwinty te spotykane są najczęściej w maszynach budowlanych. Ten typ końcówki oznaczany jest w Polsce jako C11. Końcówki tego typu występują również w wersji kątowej 45 ( DKR45) oraz 90 stopni (DKR90)
Jak uszczelniane są końcówki DKR?
Końcówki DKR uszczelniane są na stożku (kuli), końcówki te nie posiadają oringa (czasami można spotkać wersję z oringiem nazywaną DKOR - używane przez firmę JCB) Generalnie stożka nie można pomylić z żadną inną końcówką - wewnątrz nakrętki widzimy charakterystyczną kulę (stożek) spotykaną również w końcówkach WNP / DKM (też posiadają stożek kulisty). DKR = oznaczenie końcówek z gwintmi BSP (gwinty brytyjskie calowe)
Parametry techniczne końcówek.
- typ gwintu : brytyjski calowy BSP
- typ uszczelnienia : na stożku 60 stopni.
- Zakres dostępnych gwintów : 1/8" BSP, 1/4" BSP, 1/2" BSP, 3/8" BSP, 5/8" BSP, 3/4" BSP, 1" BSP, 1.1/4" BSP, 1.1/2" BSP, 2" BSP
- wykonanie : stal automatowa lub nierdzewna
- przeznaczenie : zakuwanie na wężach hydraulicznych
- końcówka odpowiadające ( do połączenia z DKR )
Zastosowanie w układach hydraulicznych
Końcówki DKR C11 są niezwykle wszechstronne, co czyni je idealnym wyborem dla przemysłu motoryzacyjnego, gdzie precyzyjne połączenia są kluczowe dla bezpieczeństwa i wydajności. W sektorze budowlanym ich wytrzymałość i niezawodność sprawiają, że są one nieocenione w trudnych warunkach pracy. Rolnictwo również korzysta z ich zalet, ponieważ końcówki te zapewniają trwałość i odporność na zmienne warunki atmosferyczne.
Wybór odpowiedniej końcówki
Końcówki DKR różnią się konstrukcją, co wpływa na ich kompatybilność z różnymi średnicami węży hydraulicznych. Kluczowym czynnikiem jest średnica wewnętrzna węża oraz rodzaj gwintu, które muszą być zgodne z parametrami końcówki. Dodatkowo, materiał wykonania końcówki może wpływać na jej odporność na korozję i zużycie, co jest istotne w zależności od środowiska pracy.
Instrukcja montażu końcówki
Proces montażu końcówki DKR na wężu hydraulicznym zaczyna się od dokładnego oczyszczenia powierzchni węża oraz końcówki. Następnie należy umieścić nakrętkę na wężu i delikatnie wsunąć końcówkę do środka, upewniając się, że jest dobrze osadzona. Kolejnym krokiem jest dokręcenie nakrętki za pomocą klucza dynamometrycznego, aby zapewnić szczelność połączenia. Na koniec warto przeprowadzić test ciśnieniowy, aby upewnić się, że montaż został wykonany prawidłowo i połączenie jest bezpieczne.
