PRZEWODY POMIAROWE

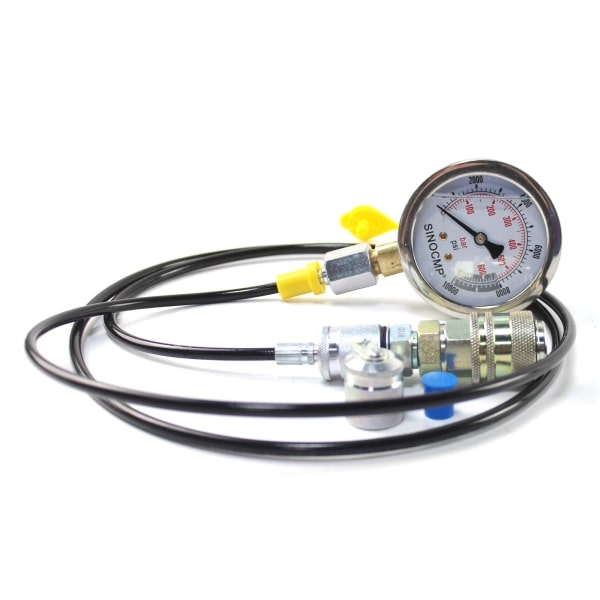

Przewody pomiarowe do manometrów

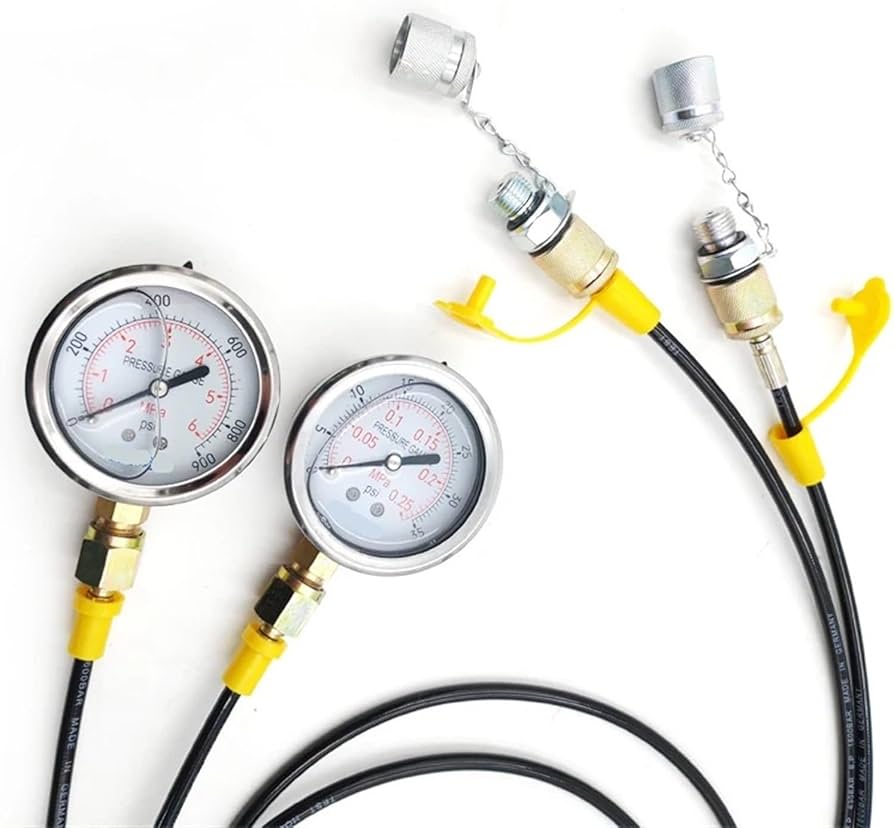

Technika pomiarowa. Oferujemy przewody pomiarowe do mierzenia ciśnienia. Przewody w zakresie średnic DN2 lub DN4 o ciśnieniu roboczym do 630 bar. W ofercie posiadamy również złączki i przyłączki pomiarowe oraz manometry ciśnieniowe. Oferujemy szeroki wybór miniaturowych elementów do produkcji przewodów pomiarowych, stosowanych do monitorowania ciśnienia w układach hydraulicznych: końcówki przewodów pomiarowych do złączy kontrolnych, końcówki przewodów pod przyłącza do manometrów, końcówki stożkowe, rurkowe, oczkowe, tulejki do przewodów pomiarowych.

Charakterystyka przewodów pomiarowych manometru

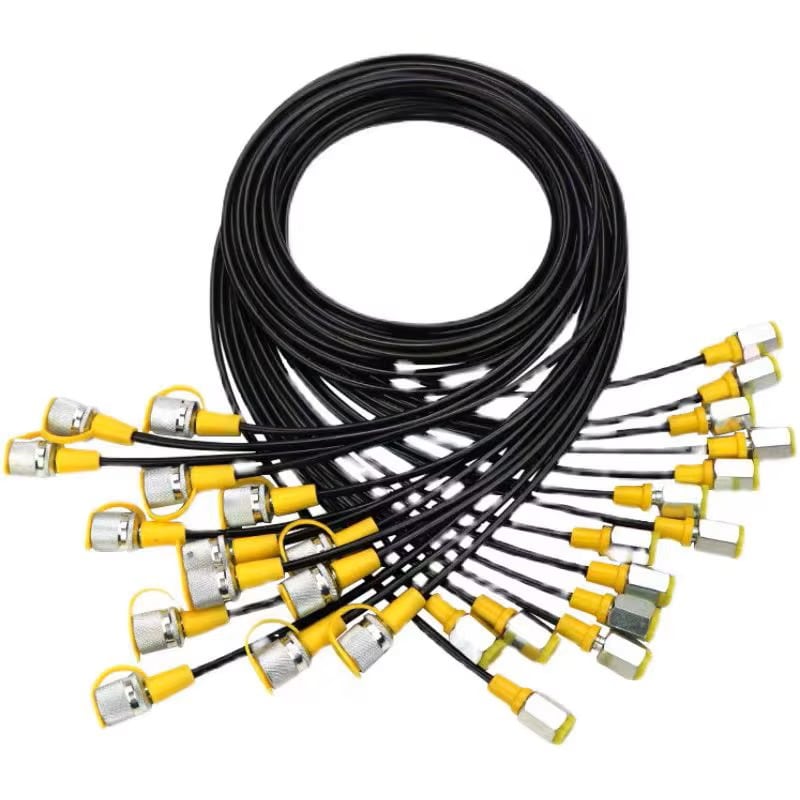

Przewody pomiarowe są bardzo charakterystycznymi przewodami o bardzo małej średnicy zewnętrznej oraz bardzo wysokim ciśnieniu roboczym. Węże pomiarowe występują w różnych długościach : od kilkudziesięciu centymetrów do kilkunastu metrów. Wąż pomiarowy MSC o ciśnieniu pracy do 630 bar.

• Ciśnienie rozrywające: do 1900 bar.
• Temp. pracy: od -40°C do +100°C.
• Średnica wewnętrzna : 2mm, 4mm.
• Materiał: - warstwa wewn.: poliamid,
• Oplot: kevlar lub włókno syntetyczne ,
• Warstwa zewnętrzna.: poliamid

Rodzaje oferowanych przewodów pomiarowych

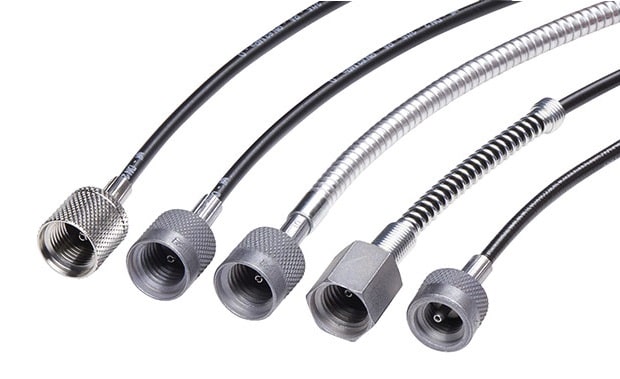

Węże pomiarowe oferujemy w 3 wersjach :

• przewody minimes / minimes ( obustronnie złącze z gwintem wew. m16x2 )
• minimes / 1/4" ( gwint wew. m16x2 z drugiej gwint wew. 1/4 pod manometr )
• 5/8 BSF / 1/4" ( gwint wew. 5/8 BSF z drugiej gwint wew. 1/4 pod manometr )

Jak wybrać odpowiedni przewód pomiarowy?

Wybierając przewód pomiarowy, należy uwzględnić kilka kluczowych czynników. Rodzaj mierzonego sygnału – przewody do pomiarów napięcia muszą być odporne na zakłócenia, a te do pomiaru temperatury powinny charakteryzować się stabilnością termiczną. Po drugie, środowisko pracy – w wysokich temperaturach czy wilgoci warto stosować materiały odporne na te warunki. Kolejnym aspektem jest wymagana dokładność – dla precyzyjnych pomiarów lepiej wybierać przewody o niskiej rezystancji. Zachęcamy do zapoznania się z parametrami naszych produktów.

Użytkowanie i konserwacja

Prawidłowe użytkowanie oraz konserwacja przewodów pomiarowych są kluczowe dla ich trwałości. Należy regularnie sprawdzać stan techniczny elementów, w tym izolację i złącza, oraz dbać o ich czystość. Przechowywanie ich w suchym i chłodnym miejscu, z dala od źródeł ciepła, jest istotne. Warto unikać skręcania oraz zginania pod ostrym kątem, aby nie doprowadzić do uszkodzenia.

Zakucia pomiarowe w ofercie Hydron

W ofercie Hydron znajdziesz również zakucia pomiarowe, które idealnie uzupełniają złącza Minimes. Nasze elementy do zakuwania przewodów pomiarowych umożliwiają precyzyjne i trwałe połączenie z przewodami, zapewniając niezawodność nawet w wymagających warunkach pracy. Dostępne produkty obejmują: Zakucia do manometrów i wakuometrów, Końcówki kompatybilne ze złączami diagnostycznymi. Więcej informacji o naszych zakuć pomiarowych znajdziesz tutaj: Elementy do zakuwania przewodów pomiarowych.

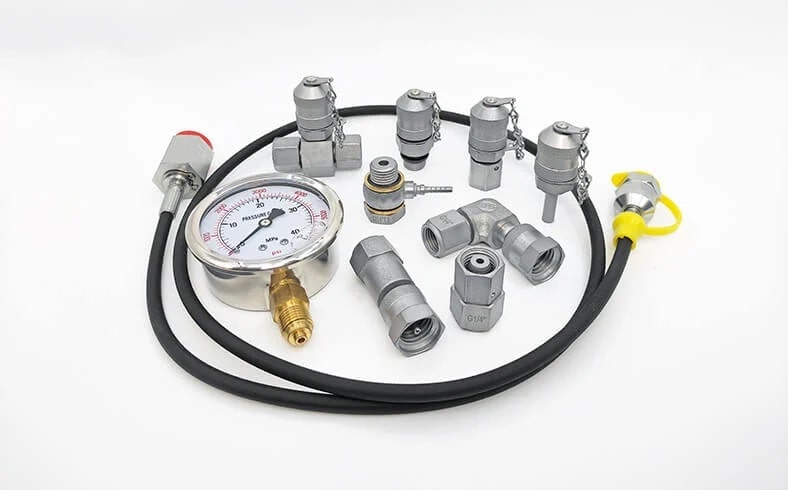

Akcesoria do przewodów pomiarowych

W Hydron oferujemy kompleksowe rozwiązania pomiarowe, które obejmują nie tylko złącza Minimes, ale także: Przyłącza pomiarowe: Niezbędne elementy pozwalające na łatwe i trwałe podłączenie urządzeń diagnostycznych do układów hydraulicznych. Dzięki szerokiej gamie wariantów gwintów i rozmiarów możesz je dostosować do swoich potrzeb. Złączki do manometrów: Złączki umożliwiające bezpieczne i trwałe podłączenie manometrów do układu hydraulicznego, wykonane z materiałów zapewniających odporność na ciśnienie i korozję. Zakucia pomiarowe: Elementy do precyzyjnego i trwałego zakuwania przewodów pomiarowych, gwarantujące niezawodność w najbardziej wymagających warunkach.
