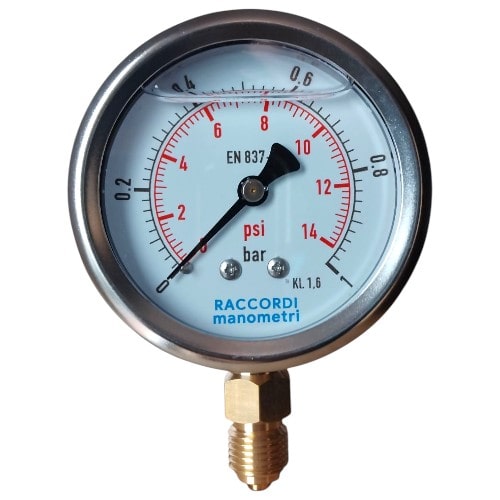

Manometry to precyzyjne urządzenia pomiarowe, służące do monitorowania ciśnienia cieczy, gazów lub pary w różnorodnych systemach przemysłowych i technicznych. Są niezbędnym elementem w układach, gdzie kontrola ciśnienia jest kluczowa dla bezpieczeństwa oraz wydajności pracy. Manometry dolne, nazywane również manometrami z przyłączem dolnym radialnym, charakteryzują się umiejscowieniem gwintu przyłączeniowego na spodzie urządzenia. Taka konstrukcja ułatwia montaż w instalacjach, gdzie manometr musi być ustawiony pionowo.

Czym jest przyłącze dolne radialne ?

Przyłącze dolne radialne to element konstrukcji manometru umożliwiający jego montaż w pozycji pionowej. Gwint przyłączeniowy znajduje się na spodzie obudowy, co pozwala na łatwe połączenie urządzenia z rurociągiem lub innym układem hydraulicznym. W przypadku manometrów przemysłowych często stosuje się standardowe gwinty, takie jak GZ 1/4" BSP, zgodne z normą EN ISO 228-1, co zapewnia ich uniwersalność i łatwość integracji z różnymi systemami.

Gdzie znajdują zastosowanie manometry dolne?

Manometry dolne są powszechnie stosowane w wielu branżach, takich jak: Przemysł hydrauliczny i pneumatyczny – do monitorowania ciśnienia w układach hydraulicznych i sprężonego powietrza. Energetyka – w systemach parowych oraz obiegach chłodzących. Przemysł chemiczny i spożywczy – do pomiarów ciśnienia w zbiornikach, rurociągach i instalacjach procesowych. Warsztaty i serwisy techniczne – w układach pneumatycznych maszyn i urządzeń. Urządzenia te sprawdzają się szczególnie w środowiskach, gdzie występują wstrząsy, wibracje oraz zmienne warunki atmosferyczne. Wypełnienie glicerynowe dodatkowo zwiększa ich trwałość, tłumiąc drgania i chroniąc części mechanizmu. Przykładowe zastosowanie manometrów : manometr do próby szczelności instalacji gazowej, manometr do ciśnienia oleju ( pomiar ciśnienia oleju hydraulicznego ), manometr ciśnienia powietrza

Charakterystyka manometrów dolnych z oferty

Manometry dostępne w ofercie Hydron wyróżniają się solidnym wykonaniem oraz zgodnością z międzynarodowymi normami, takimi jak EN 837-1. Oto najważniejsze cechy: Budowa i materiały : Obudowa: Wykonana ze stali nierdzewnej AISI304, zapewniającej wysoką odporność na korozję. Mechanizm i przyłącze: Wykonane z mosiądzu oraz stopów miedzi, co gwarantuje niezawodność w kontakcie z medium o niskiej lepkości. Wypełnienie: Gliceryna, redukująca wibracje i zmniejszająca zużycie mechanizmu. Wizjer: Z plexiglasu, odpornego na uszkodzenia mechaniczne. Zakres pomiarowy : Dostępne modele oferują różnorodne zakresy pomiarowe, odpowiednie zarówno dla ciśnień stałych, pulsujących, jak i dynamicznych. Rekomenduje się dobór zakresu tak, aby ciśnienie pracy nie przekraczało 75% maksymalnego wskazania. Precyzja i niezawodność : Klasa dokładności: 1,6, co zapewnia precyzyjne odczyty w zastosowaniach przemysłowych. Odporność na temperaturę: Urządzenia działają w temperaturach otoczenia od -40°C do +65°C oraz medium do +60°C. Uniwersalność : Przyłącza w standardzie GZ 1/4" BSP zapewniają kompatybilność z większością instalacji.
