Siłownik hydrauliczny RC-106 ENERPAC skok 156 mm

Siłownik hydrauliczny RC-106 ENERPAC skok 156 mm

Model : RC106
Seria :RC
Linia produktów : Narzędzia przemysłowe

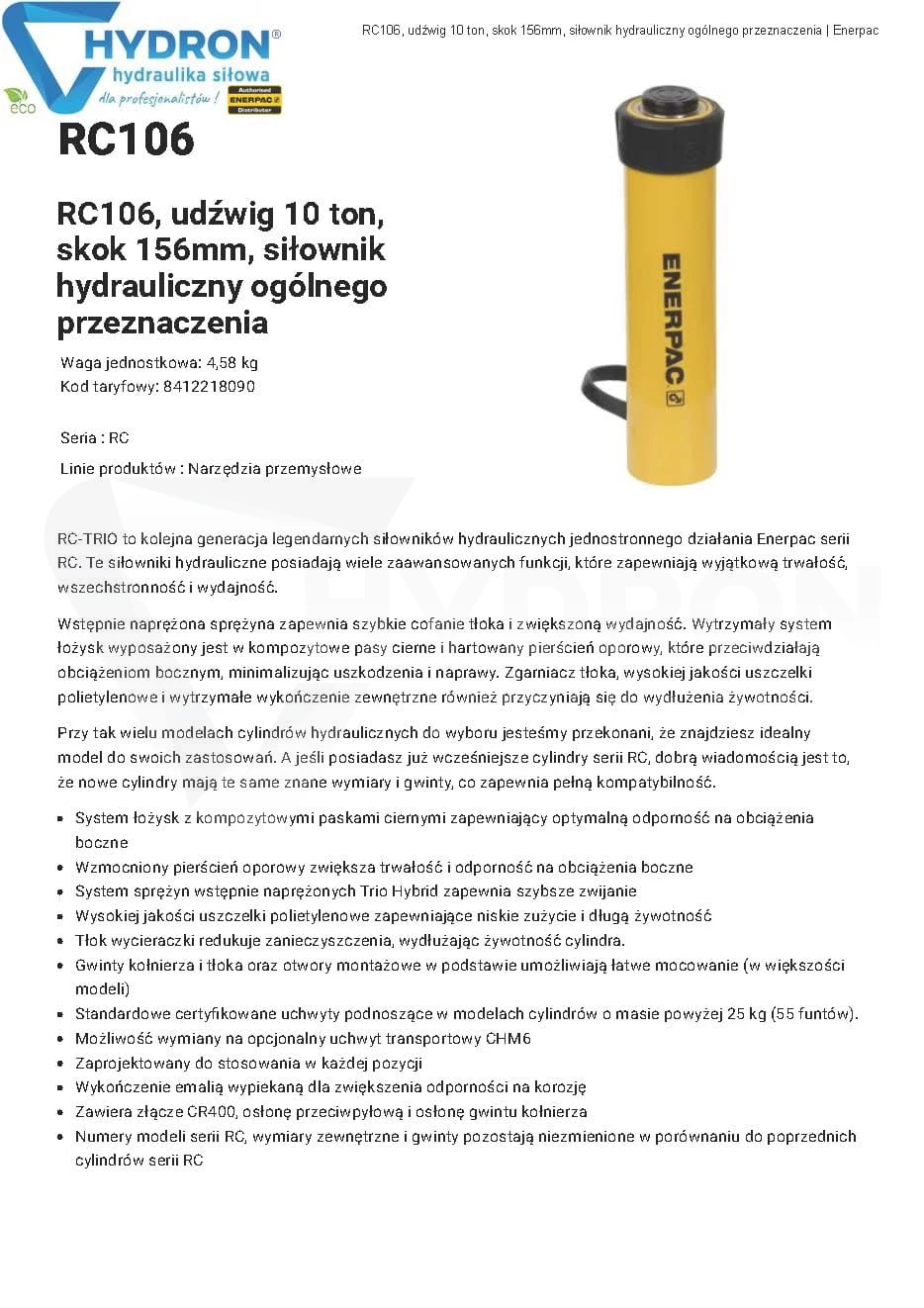

Siłowniki serii RC-TRIO
Kolejna ewolucjalegendarnego cylindra hydraulicznego Enerpac serii RC. Siła napędowa gamycylindrów Enerpac, RC-TRIO, jest tak wszechstronna jak zawsze. Wyposażony wsystem Trio Bearing System dla zwiększenia trwałości i hybrydowy system sprężyny powrotnej dla szybszego cofania i jeszcze większej wydajności.

Maksymalne ciśnienie robocze (bar) 700
Klasa pojemności (tonaż) 10
Skok (mm) 156
Wysokość po złożeniu (mm) 248
Wysokość wysunięta (mm) 404

Pomyśl o bezpieczeństwie!!
Podane przez producenta wartości obciążenia i skoku są maksymalnymi bezpiecznymi granicami.
Dobra praktyka zachęca do korzystania tylko z 80% tych wartości!

Specyfikacje
Jednostki: metryczne
Maksymalne ciśnienie robocze (bar)
700
Klasa pojemności (tonaż)
10
Maksymalny postęp udźwigu cylindra (kN)
101
Skok (mm)
156
Wysokość po złożeniu A (mm)
248
Wysokość wysunięta B (mm)
404
Typ zwrotu
Jednostronnego działania, wiosenny powrót
Typ tłoka
Solidny
Materiał
Stal
Wyprzedzenie powierzchni efektywnej cylindra (cm2)
14,4
Zaliczka pojemności oleju (cm3)
226
Obróbka powierzchniowa
Farba
Łącznik
Łącznik CR400
waga (kg)
4,4

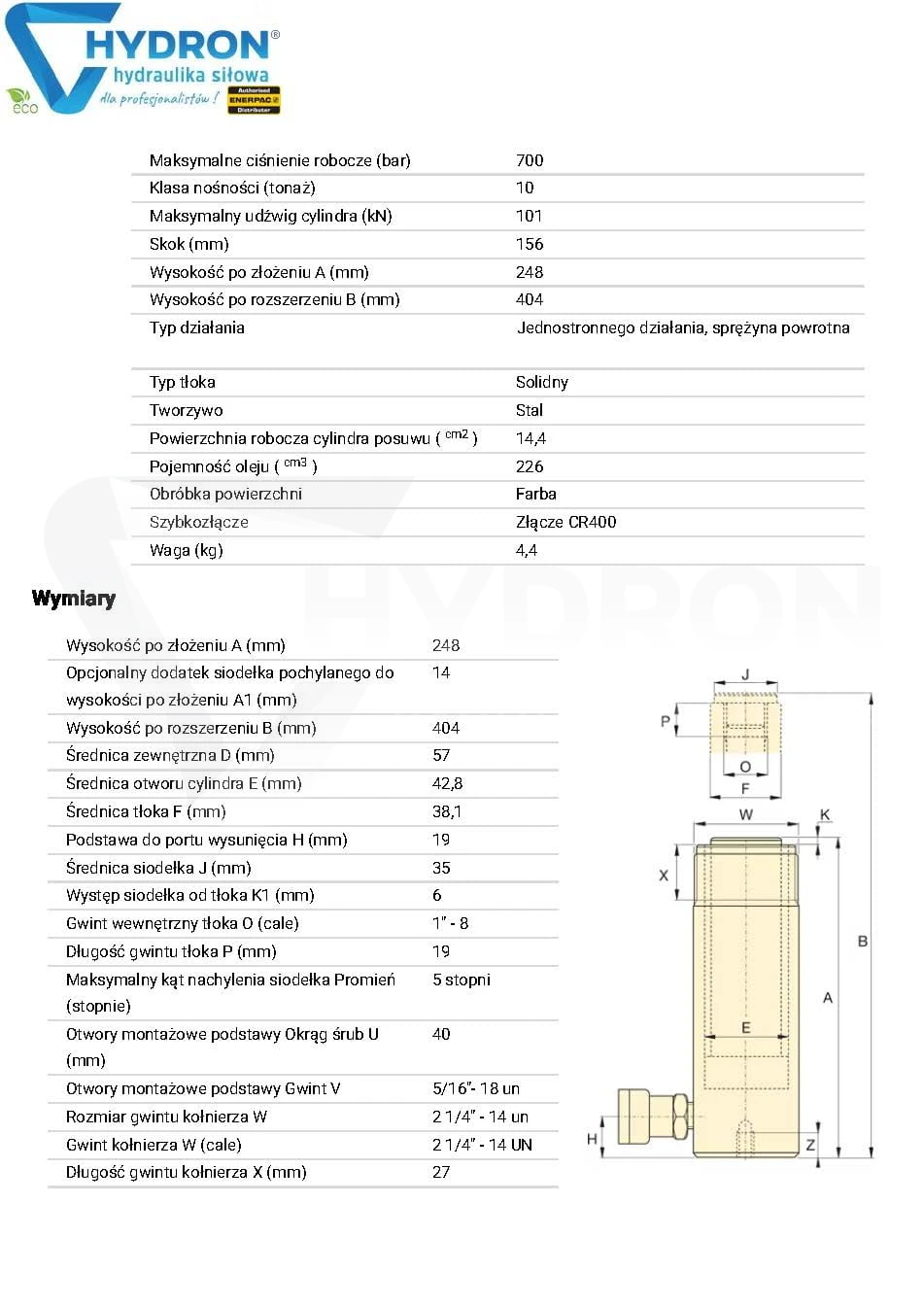

Wymiary
Jednostki: metryczne
Wysokość po złożeniu A (mm)
248
Opcjonalne siodło przechylne do wysokości złożonej A1 (mm)
14
Wysokość wysunięta B (mm)
404
Średnica zewnętrzna D (mm)
57
Średnica otworu cylindra E (mm)
42,8
Średnica tłoka F (mm)
38,1
Baza do portu wysunięcia H (mm)
19
Średnica siodełka J (mm)
35
Występ siodła z tłoka K1 (mm)
6
Gwint wewnętrzny tłoka O (in)
1" - 8
Długość gwintu tłoka P (mm)
19
Maksymalny promień kąta pochylenia siodełka (w stopniach)
5
Otwory montażowe w podstawie Koło śrub U (mm)
40
Otwory montażowe podstawy Gwint V
5/16"- 18 szt
Rozmiar gwintu kołnierza W
2 1/4" - 14 szt
Gwint kołnierza W (cale)
2 1/4" - 14 UN
Długość gwintu kołnierza X (mm)
27
Otwory montażowe w podstawie Głębokość gwintu Z (mm)
12
