PODSTAWOWE INFORMACJE TECHNICZNE :
Zacisk obrotowy Enerpac ACS-100 regulowany docisk
Zacisk obrotowy Enerpac ACS-100 regulowany docisk
Zacisk obrotowy
Seria ASC
Ramię zaciskowe
obraca się o 97°
zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu
wskazówek zegara
(wymaga łatwej zmiany rotacji)
sprężyna), aby ustawić
się nad
obrabiany przedmiot. Następnie pionowa
tłok wywiera nacisk w
górę
na tylnym końcu wahacza
zapewniając potężny dół
nacisk, aby
zacisnąć obrabiany przedmiot.
Regulowany skok docisku
… obraca się zgodnie
z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara
•
Regulowana śruba w ramieniu zacisku do zaciskania
regulacja skoku
• Niski
profil, idealny do ograniczonej przestrzeni
Aplikacje
• Szybki ruch
wahadłowy umożliwia kołysanie ramienia zacisku
wolne od obcinaka i ponownie
zacisnąć po jego przejściu
• Łuk wychylny ramienia zaciskowego
94-100°.
ASC100, siła 4375 funtów, zacisk obrotowy, skok
0,43 cala
Ciśnienie: 80 - 170 bar
Skok: 6,4 - 10,9 mm
Siła: 6,1 -
19,5 kN
Opis
Model: ASC100
Seria: ASC
Linie
produktów: Narzędzia robocze
Regulowana śruba w ramieniu zaciskowym do
regulacji skoku mocowania
Niski profil, idealny do zastosowań w ograniczonej
przestrzeni
Szybkie ruchy wahadłowe pozwalają ramieniu zaciskowemu wychylać
się z obcinaka i ponownie zapinać po jego przejściu
94-100 ° łuk wychylny
ramienia zaciskowego
Specyfikacje
Jednostki: metryczne
Maksymalne
ciśnienie robocze (bar) 170
Minimalne ciśnienie robocze (bar)80
Siła
docisku (kN)19,5
Skok (mm)10,9
Efektywna powierzchnia cylindra
(cm2)11,4
Pojemność oleju (cm3)20,0
Maksymalny przepływ oleju
(l/min)1,9
Wymiar A (mm)177,8
Waga (kg)8,2
Wymiary
Jednostki: metryczne
Wymiar B
(mm)114,3
Wymiar C (mm)13,5
Wymiar D (mm)10,9
Wymiar E
(mm)133,4
Wymiar F (mm)18,5
Wymiar G (mm).125 - 27
Wymiar H
(mm)108
Wymiar J (mm)57,2
Wymiar K (mm).500-13
Wymiar L
(mm)101,6
Wymiar N (mm)88,9
Wymiar U (mm)88,9
Wymiar V
(mm)16,0

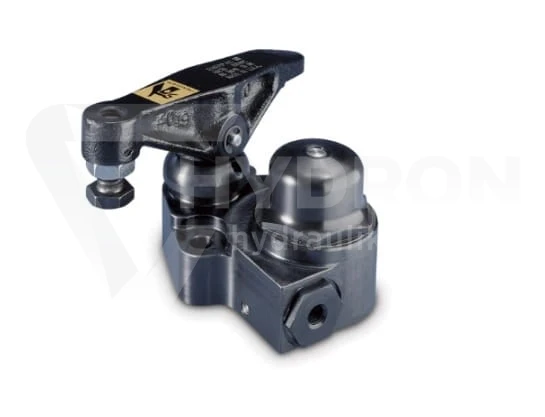

Wyświetlany obraz przedstawia porównywalny model z tej samej serii, rzeczywisty model może się różnić.
