PODSTAWOWE INFORMACJE TECHNICZNE :

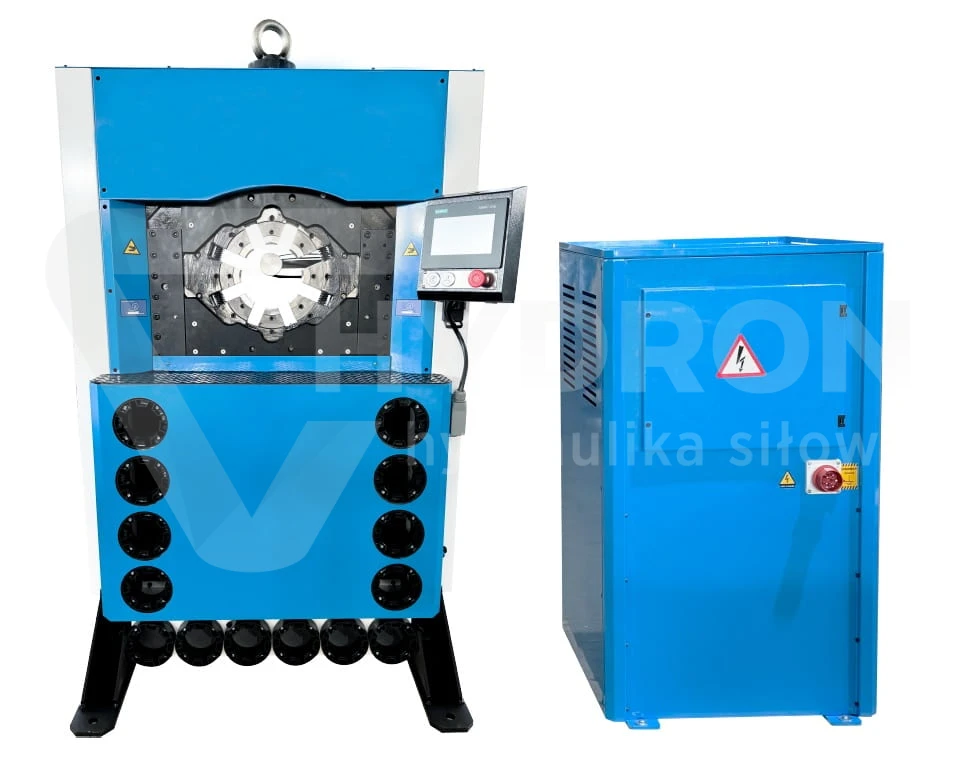

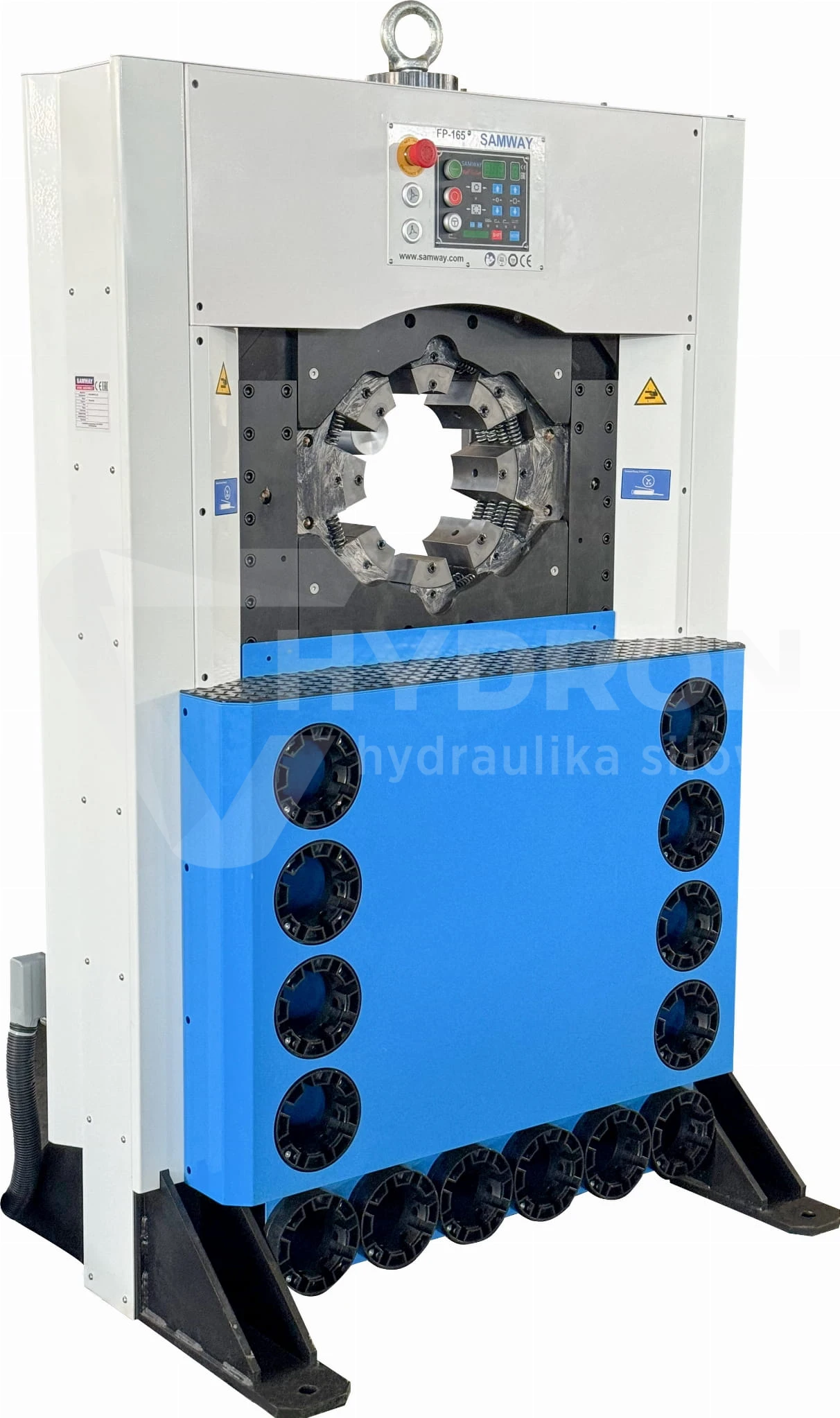

Zakuwarka cyfrowa do węży FP160 ( do 8") SAMWAY
SAMWAY FP160 zakuwarka przemysłowa do węży do średnicy 8"SP
Opis funkcjonalności
> ● Sterowanie dotykowe
Siemens
> ● Zaprojektowane do masowej produkcji
> ● Duży otwarcie
+125 mm
> ● Dowolny rozmiar węża hydraulicznego do 8SP
DANE
TECHNICZNE
Maksymalna średnica zaciskania (mm/cale) 1)
202/7,95
„Maksymalna średnica zaciskania
z matrycami głównymi (mm/cale)”
230/9
Maks. siła zaciskania (kN) 3500
Maks. siła zaciskania (tonaż)
350
Czas cyklu 10 mm (s) 2) 2.3
Rozmiar węża hydraulicznego (cale) 6
*
Rozmiar węża przemysłowego (cale) 7,95 *
Zestaw matryc serii
32/160
Maks. otwór (mm) 3) +125
Maks. otwarcie bez matryc (mm)
345
Matryca główna D/L (mm) 220/116
Matryca główna D/L (cale)
8,66/4,57
Moc silnika (KW/KM) 7,5/10 (3 fazy 400 V)
Pojemność zbiornika
oleju 250 L

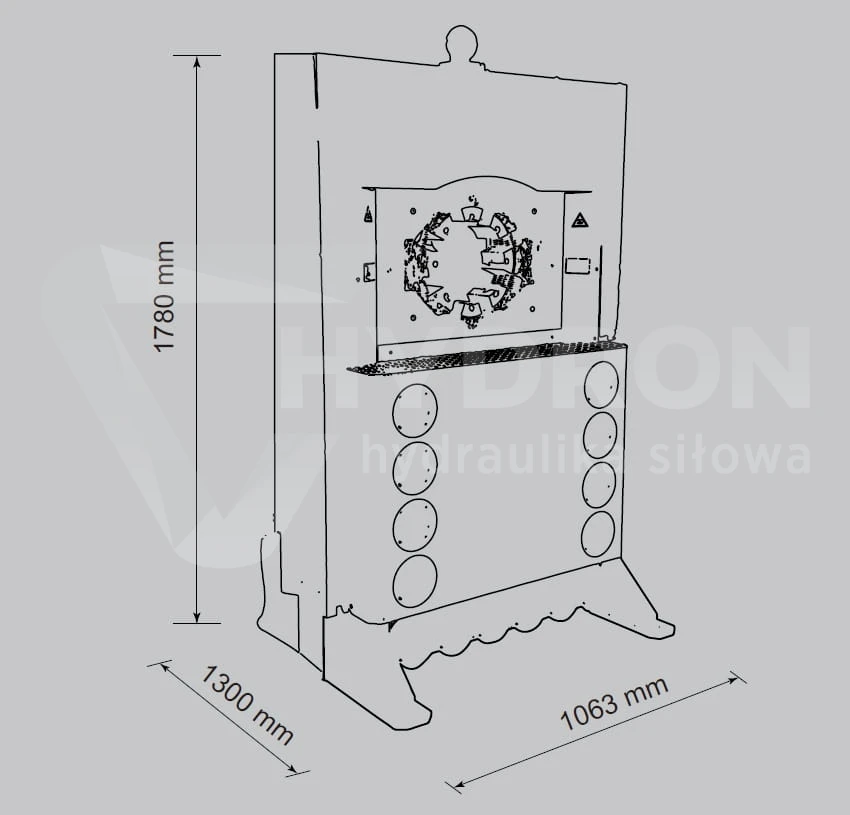

WYMIARY (DxSxW)
Maszyna (mm) 1063x1300x1780
Maszyna (cale)
41,9 x 51,2 x 70,1
Pakowane (mm) 1265x1350x2070
Zapakowane (cale) 49,8 x
53,1 x 81,5
Jednostka hydrauliczna (mm) 900x700x1300
Jednostka
hydrauliczna (cale) 35,4x27,6x51,2
Pakowane (mm) 1045x800x1405
Zapakowane
(cale) 41,1 x 31,5 x 55,3
WAGA
Maszyna (kg/funty) 2850/6283
Pakowane
(kg/funty) 2950/6503
Jednostka hydrauliczna (kg/funty) 500/1102
Pakowane
(kg/funty) 550/1213
*nie są w zestawie

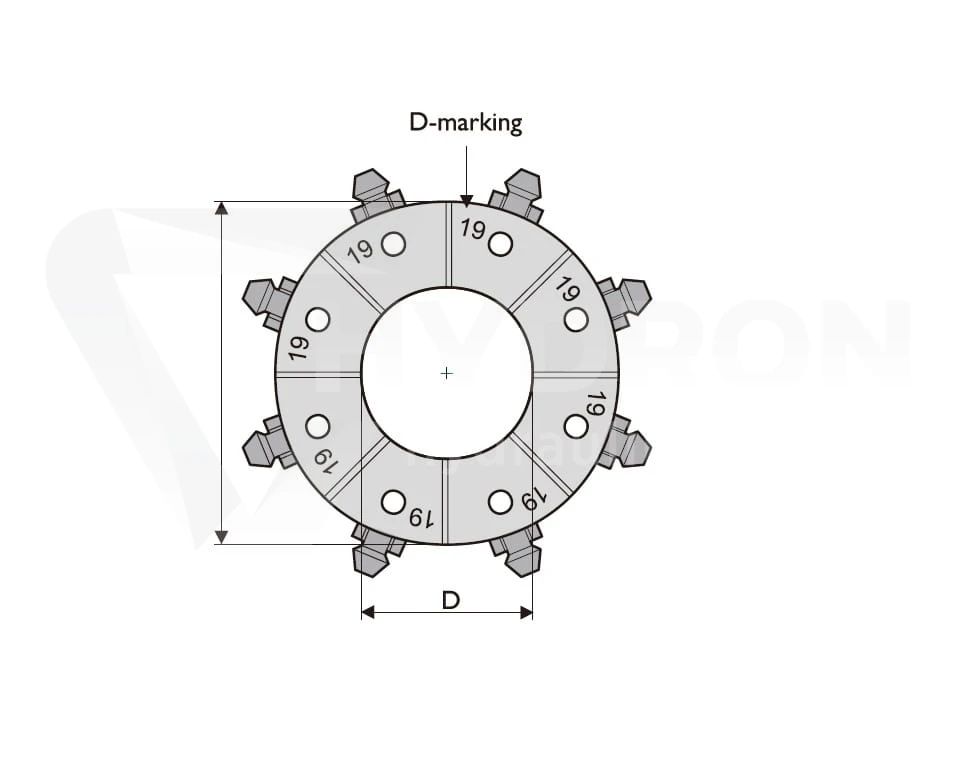

ZESTAW MATRYCY SERII 160
Nr
zestawu matryc D (mm) L (mm) Zagniatanie. zakres (mm)
18852/84 84 116
84,0-92,0
18852/92 92 116 92,0-100,0
18852/100 100 116
100,0-108,0
18852/108 108 116 108,0-116,0
18852/116 116 116
116,0-126,0
18852/126 126 116 126,0-136,0
18852/136 136 116
136,0-146,0
18852/146 146 116 146,0-156,0
18852/156 156 116
156,0-166,0
18852/166 166 116 166,0-178,0
18852/178 178 116
178,0-190,0
18852/190 190 116 190,0-202,0
ZESTAW SZCZĘK SERII
32
Nr zestawu matryc D (mm) L (mm) Zagniatanie. zakres
(mm)
*18506/10
10 55
10,0-12,0
*18506/12 12
55 12,0-14,0
18506/14
14
55
14,0-16,0
18506/16
16
55 16,0-19,0
18506/19
19
55 19,0-22,0
18506/22
22
70
22,0-26,0
18506/26
26
70
26,0-30,0
18506/30
30
70
30,0-34,0
18506/34
34
75 34,0-39,0
18506/39
39
75
39,0-45,0
18506/45
45
90
45,0-51,0
18506/51
51
90
51,0-57,0
18506/57
57
100
57,0-63,0
18506/63
63
110
63,0-69,0
18506/69
69
110
69,0-75,0
*18506/74
74
110
74,0-80,0
*18506/78
78
110
78,0-87,0
1) Ze standardowymi matrycami. Zakres zaciskania
można
zwiększyć za pomocą specjalnych matryc.
2) Teoretyczne przy cyklu 10
mm.
3) Maksymalne otwarcie oznacza całkowite rozsunięcie się szczęk głónych.
Dodaj tę wartość do minimum
średnica
zagniatania zastosowanego zestawu matryc.
Rezultatem jest maksymalne
otwarcie
maszynę z osadzoną matrycą.
Zdjęcia produktów i specyfikacje mogą w dowolnym momencie zmienić wcześniejsze oficjalne powiadomienie.
