Końcówka K42 ORFS 90° DN32 1.11/16” CATERPILLA 4SH
5
Dane techniczne
| Średnica węża (wewnętrzna) Ø | Fi 32 mm = DN32 ( 1.1/4") |
| Wersja końcówki | końcówka kątowa 90° |
| Rodzaj gwintu | gwint ORFS ( amerykański ) |
| Typ gwintu | gwint wewnętrzny (GW) |
| Rozmiar gwintu | 1.11/16'' ORFS |
| Maksymalne ciśnienie końcówki | 250 bar |
| Typ uszczelnienia końcówki | płaskie ( czołowe ) |
| Wykonanie | stal automatowa |
| Temperatura pracy | -20°C do + 120°C |
| Oznaczenie wg Cast | 807603 |
| Oznaczenie wg Vitillo | KF90ORFS2021 |
| Oznaczenie wg Manuli | M42492-20-20 |
| Oznaczenie wg RASTELLI RACCORDI | 600872020 / TIF9O27G20 |
| Oznaczenie grupy końcówki | K42 - ORFS90 |
| Zabezpieczenie antykorozyjne | ocynk ( w pasywacji białej ) |
| Przeznaczenie | zaciskanie na wężach hydraulicznych |
| Pasuje do węży | 1SC, 2SC, 1SN, 2SN, 4SP, 4SH |
Opis
Końcówka K42 ORFS 90° DN32 1.11/16” – Caterpillar 4SH
Końcówka K42 ORFS 90° DN32 1.11/16” to wysokiej jakości element hydrauliczny przeznaczony do zaciskania węży w układach wysokociśnieniowych. Jest idealnym rozwiązaniem dla wymagających aplikacji przemysłowych i maszynowych, gdzie niezawodność i precyzja wykonania mają kluczowe znaczenie. Końcówka K42 została zaprojektowana z myślą o intensywnie eksploatowanych układach hydraulicznych, takich jak systemy maszyn budowlanych, rolniczych oraz pojazdów specjalistycznych, w tym sprzętu marki Caterpillar. Wykonana z wysokowytrzymałych materiałów, gwarantuje odporność na ekstremalne warunki pracy oraz szczelność połączenia. Konstrukcja końcówki K42 ORFS obejmuje gwint ORFS (O-Ring Face Seal), który zapewnia doskonałą szczelność nawet przy bardzo wysokich ciśnieniach. Wersja 90-stopniowa pozwala na łatwiejsze prowadzenie przewodów hydraulicznych w trudno dostępnych miejscach i ograniczonej przestrzeni montażowej. Dzięki precyzyjnemu wykonaniu i zgodności z wymaganymi normami, końcówka ta zapewnia długą żywotność i bezpieczeństwo użytkowania w najtrudniejszych warunkach eksploatacyjnych.
Zastosowanie końcówki
Końcówka K42 ORFS znajduje szerokie zastosowanie w układach hydraulicznych wymagających szczelnych i wytrzymałych połączeń, w szczególności w maszynach budowlanych i górniczych, takich jak koparki, ładowarki, spycharki Caterpillar, systemach hydraulicznych pojazdów rolniczych i transportowych, układach siłowych w przemyśle ciężkim i urządzeniach wymagających zastosowania węży 4SH, odpornych na wysokie ciśnienia.
Parametry techniczne
- Wykonanie: Stal ocynkowana
- Gwint: wewnętrzny ORFS 1.11/16”
- Typ końcówki: K42 – 90° ORFS w wersji 4SH na podwójny zamek INTERLOCK
- Średnica nominalna: DN32 / 32mm/ 1 1/4"
- Uszczelnienie : Płaskie ( czołowe )
- Zastosowanie: Do węży hydraulicznych 4SH
- Maksymalne ciśnienie robocze: 250 bar
- Norma: ISO 8434-3 (SAE J1453)
- Sposób montażu: Zaciskanie na wężu hydraulicznym
- Oznaczenie wg Vitillo: KF90ORFS2021
- Oznaczenie wg Cast: 807603
- Oznaczenie wg RASTELLI RACCORDI: 600872020 / TIF9O27G20
- Oznaczenie wg Manuli: M42492-20-20

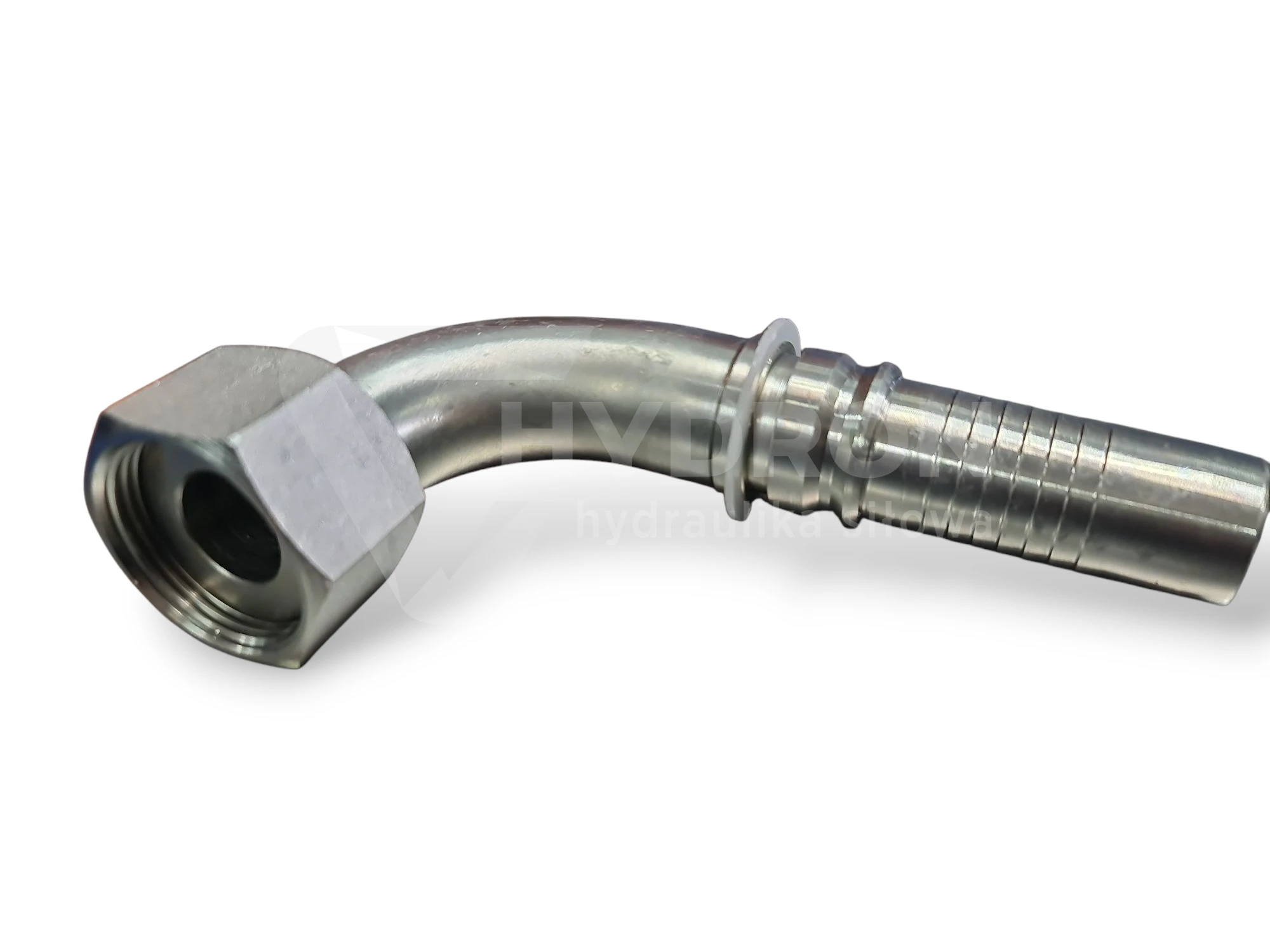

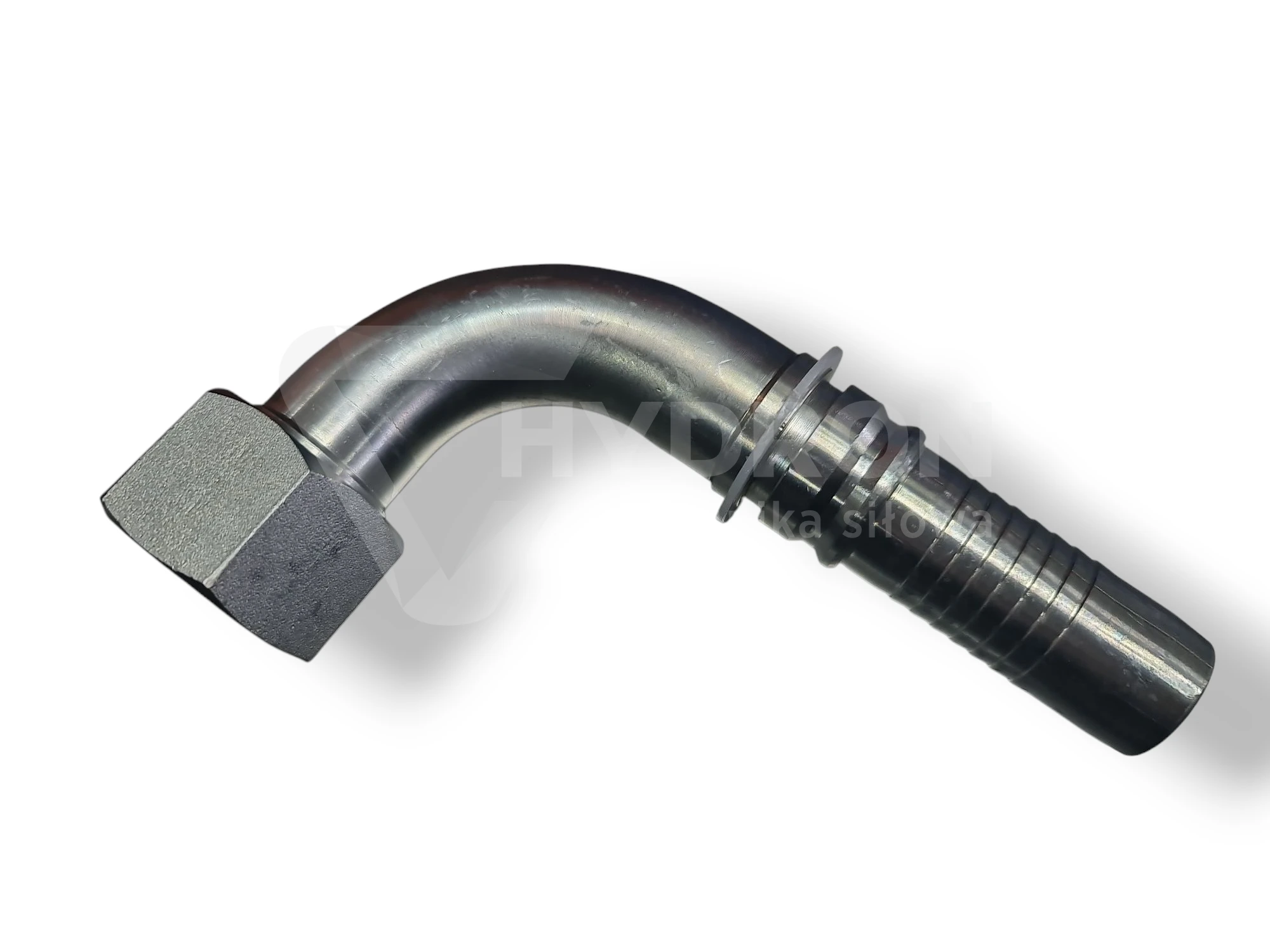

⚠ Uwaga: Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, przyłączka może zostać dostarczona w nieco innej wersji wizualnej.
