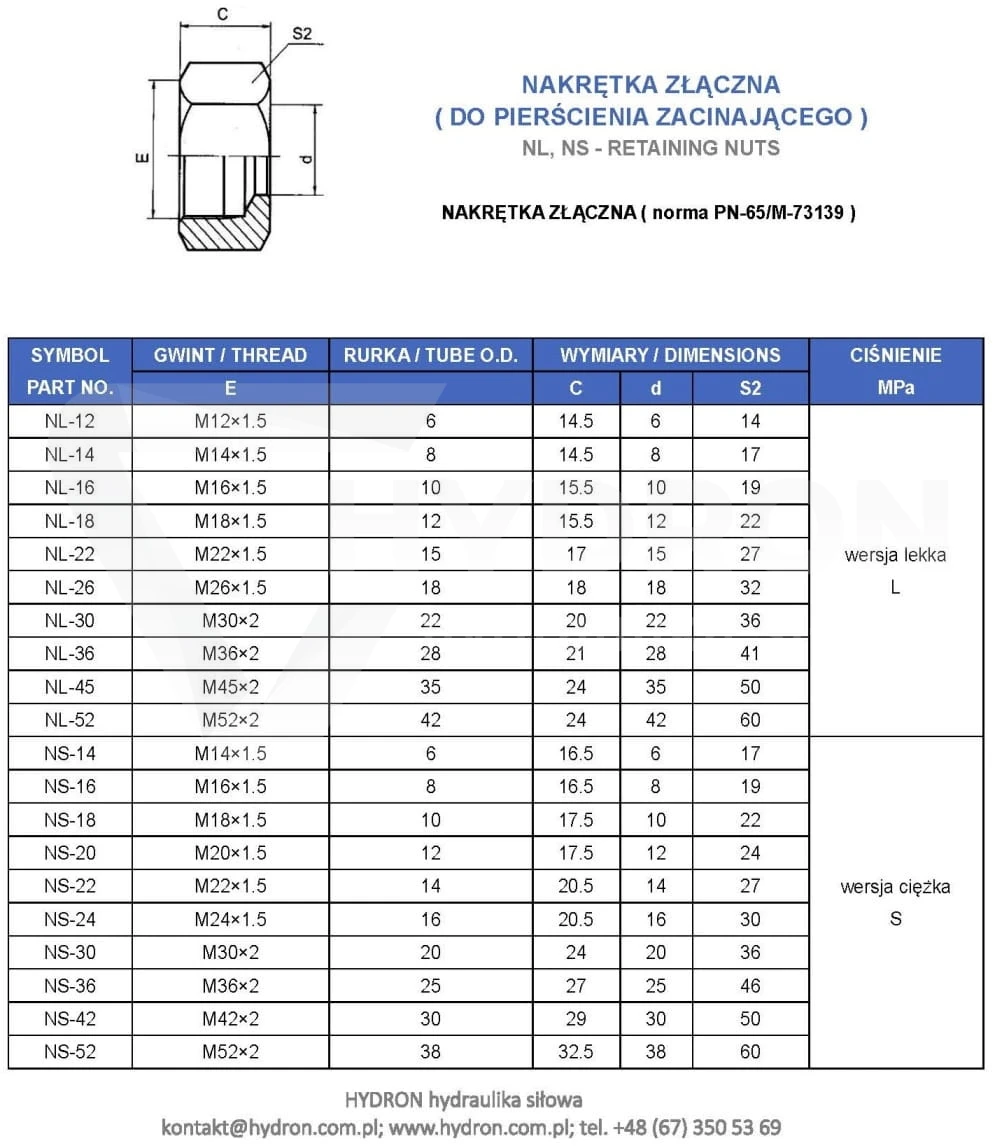

Nakrętka złączna M24x1,5 na rurkę 16S
5
Dane techniczne
| Typ złącza | pierścień, nakrętka |
| Rozmiar gwintu 1 | M24x1,5 |
| Rozmiar gwintu 1 w milimetrach | 23,6-23,9zew./22,2-22,6wew. |
| Ciśnienie pracy | 400 bar |
| Norma wykonania | Nakrętka DIN 3870 |
| Polska Norma | PN-65 M73139 Nakrętki |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN81-16S |
| Oznaczenie wg VITILLO | DS16 |
| Oznaczenie wg CAST | 100219 |
| Oznaczenie wg PARKER ERMETO | M16S |
| Oznaczenie alternatywne | NS-24 |
Opis
Nakrętka złączna M24x1,5 na rurkę 16S
Nakrętka hydrauliczna M24x1,5 do rurki 16S – zgodna z DIN 2353 i PN-65/M-73139
Nakrętka złączna do systemów hydraulicznych, przeznaczona do złączy z pierścieniem zacinającym. Wykonana z wysokiej jakości stali automatowej, pokryta warstwą ocynkowaną w pasywacji białej, co zapewnia ochronę przed korozją. Odpowiednia do końcówek typu EO z uszczelnieniem stożkowym 24°.
Kluczowe cechy
-
Gwint: M24x1,5
-
Do rurki 16S
-
Pokrycie: ocynk biały z pasywacją
-
Zgodność z normami DIN 2353 i PN-65/M-73139
-
Przeznaczona do końcówek z uszczelnieniem stożkowym 24° (EO)
-
Wysoka odporność na korozję
Specyfikacja techniczna
-
Gwint: M24x1,5
-
Rozmiar rurki: 16S
-
Materiał: stal automatowa
-
Powłoka: ocynk biały (z pasywacją)
-
Norma: DIN 2353 / PN-65/M-73139 / ISO 8434-1
Oznaczenia alternatywne
-
Ermetto: M16S
-
Rastelli-Raccordi: TN81-16S
-
Cast: 100219
-
Parker: VKAM 16S
-
Vitillo: DS16
-
Symbol Hydron: NS-24
