PODSTAWOWE INFORMACJE TECHNICZNE :
Złączka prosta BB M24X1,5 16S
5
Dane techniczne
| Typ złącza | proste |
| Gwint 1 | M24x1,5 |
| Gwint 1 ( mm ) | 23,6-23,9zew./22,2-22,6wew. |
| Gwint 2 | M24X1,5 |
| Przeznaczenie | jako złączka lub przyłączka |
| Ciśnienie pracy | 400 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M73140 Przyłączki proste |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN98-16S |
| Oznaczenie wg CAST | 103519.1 |
| Oznaczenie wg PARKER ERMETO | G16S |
| Oznaczenie alternatywne | XG 16-S |
Opis
Złączka prosta BB M24X1,5 16S

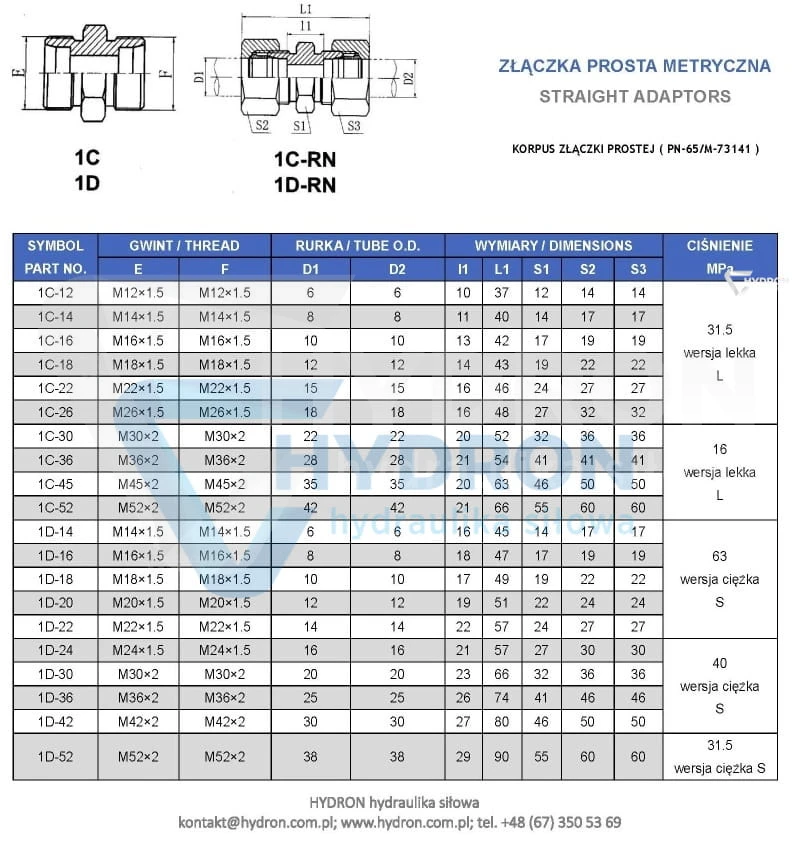

KORPUS ZŁĄCZKI PROSTEJ BB [ STRAIGHT METRIC UNION ]
Wykonane według Polskiej Normy : PN-65/M-73141
Wykonanie według DIN 2353
Zastosowanie:
Posiada szerokie zastosowanie w układach
hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i
przemyśle.
Złącze znormalizowana wersja ciężka ze stożkowym
samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch
przewodów lub do łączenia z innymi złączami z tym samym systemem
stożkowym.
Pomocne
dane:
Średnica gwintu M24x1,5
Średnica zewnętrzna [mm]: 23,6 –
23,9
Średnica wewnętrzna [mm]: 22,2 – 22,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy
dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny
24X1,5
Gwint z drugiej strony: zewnętrzny metryczny 24x1,5
Wersja:
ciężka
Ciśnienie nominalne: 630bar
Typ cieczy: olej
hydrauliczny
Słowa kluczowe: nypel metryczny, złączka BB, łącznik metryczny, złączka prosta.
oznaczenie wg Ermetto : XG 16-S | G16S
oznaczenie wg Rastelli-Raccordi : TN98-16S
oznaczenie wg Cast : 103519.1
SYMBOL: 1D-24
* Złącze proste / Straight coupling
* Złącze proste Typ: Tn98
* G Złączka prosta / Końcówki EO ze stożkiem 24°
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
Opinie o produkcie (0)
Produkty powiązane
Złączka grodziowa M24x1,5 16S

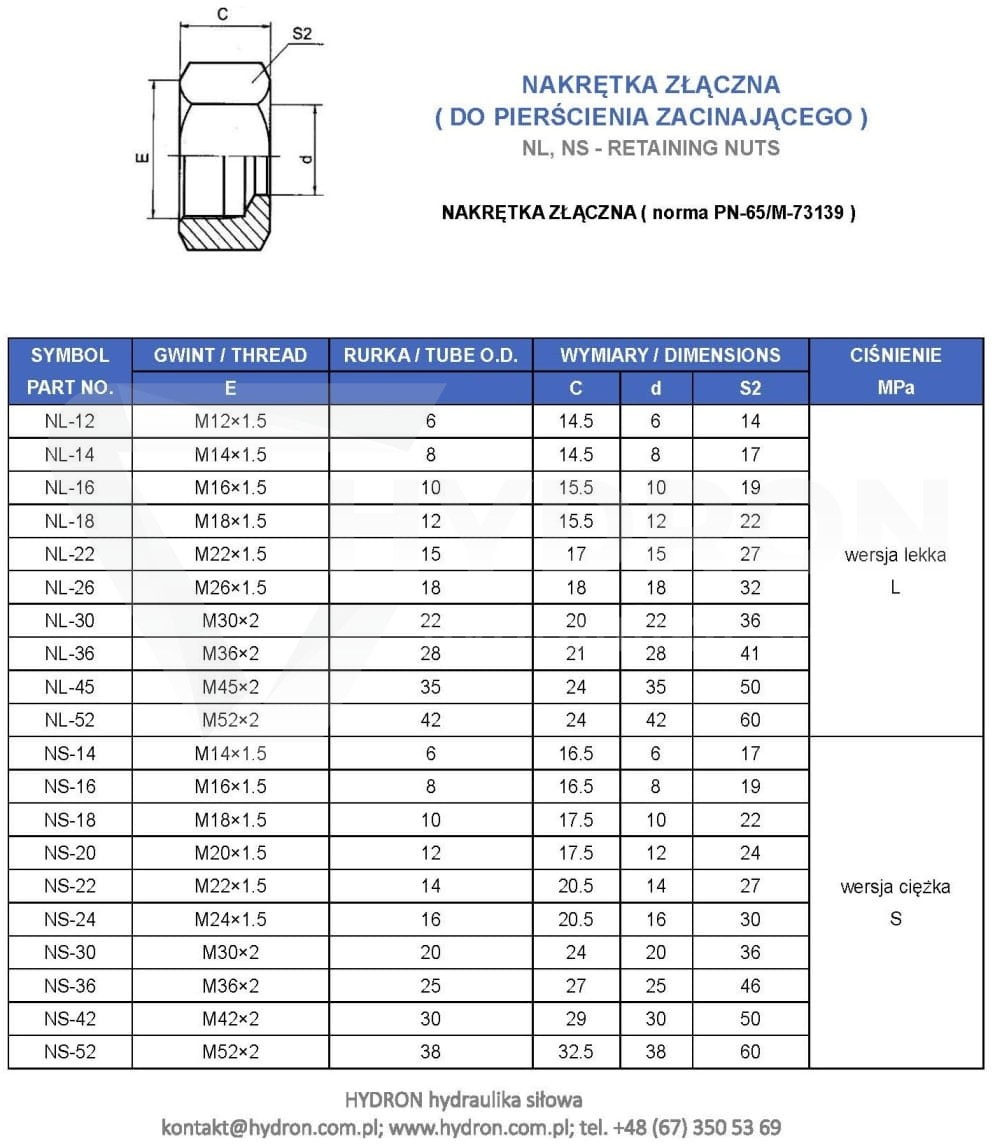

Nakrętka złączna M24x1,5 na rurkę 16S
