Przyłączka kolankowa 90° BSP/JIC 3/8" / 3/4" JIC
5
Dane techniczne
| Typ złącza | kolanko hydrauliczne |
| Rozmiar gwintu 1 | 3/8" BSP |
| Rozmiar gwintu 1 w milimetrach | 16,3-16,6zew./14,9-15,4wew. |
| Rozmiar gwintu 2 | 3/4" JIC |
| Gwint gwintu 2 w milimetrach | 26,1-26,4zew./24,1-24,5wew. |
| Przeznaczenie | przyłączenie ( jako przyłączka ) |
| Ciśnienie pracy | 275 bar |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | ST. 05.08.06 |
| Oznaczenie wg VITILLO | LMJ08MOG06 |
| Oznaczenie wg CAST | 204404.3 |
| Oznaczenie wg PARKER ERMETO | 8C4OMXS |
| Oznaczenie alternatywne | 1JG9-08-06OG |
Opis

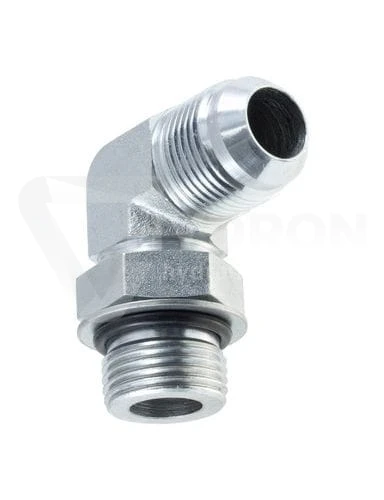

Przyłączka kolankowa 90° BSP/JIC 3/8" / 3/4" JIC
Przyłączka hydrauliczna kątowa 90 stopni z przeciwnakrętką oraz oringiem
Gwint przyłączeniowy z przeciwnakrętką i oringiem w korpus, siłownik, blok, pompę, rozdzielacz itp.
3/8" cala BSP ( 16,3 - 16,6mm skok 19/cal ) - gwint zewnętrzny mierzony suwmiarką
uszczelnienie płaskie przeciwnakrętka i oring z podkładką
Gwint z drugiej strony pod wąż Amerykański UNF
3/4" cala JIC ( 18,7 - 19,0mm skok 16/cal ) - gwint zewnętrzny mierzony suwmiarką
Przyłączki wysokociśnieniowe
Stal automatowa pokryta ocynkiem
Na specjalne zamówienie możliwość produkcji wersji nierdzewnej 1.4571
Jeżeli nie jesteś pewny przed zakupem sprawdź tabelę doboru gwintów darmowa tabela dostępna do pobrania w zakładce informacje techniczne na stronie sklepu ( masz problem ze znalezieniem napisz do nas pomożemy )
Szukasz przyłączki z innymi gwintami? Napisz pomożemy w doborze odpowiedniej
oznaczenie wg Cast: 204404.3
oznaczenie wg Rastelli Raccordi: ST. 05.08.06
oznaczenie wg Parker: 8C4OMXS
oznaczenie wg Vitillo: LMJ08MOG06
Oznaczenie alternatywne : 1JG9-08-060G

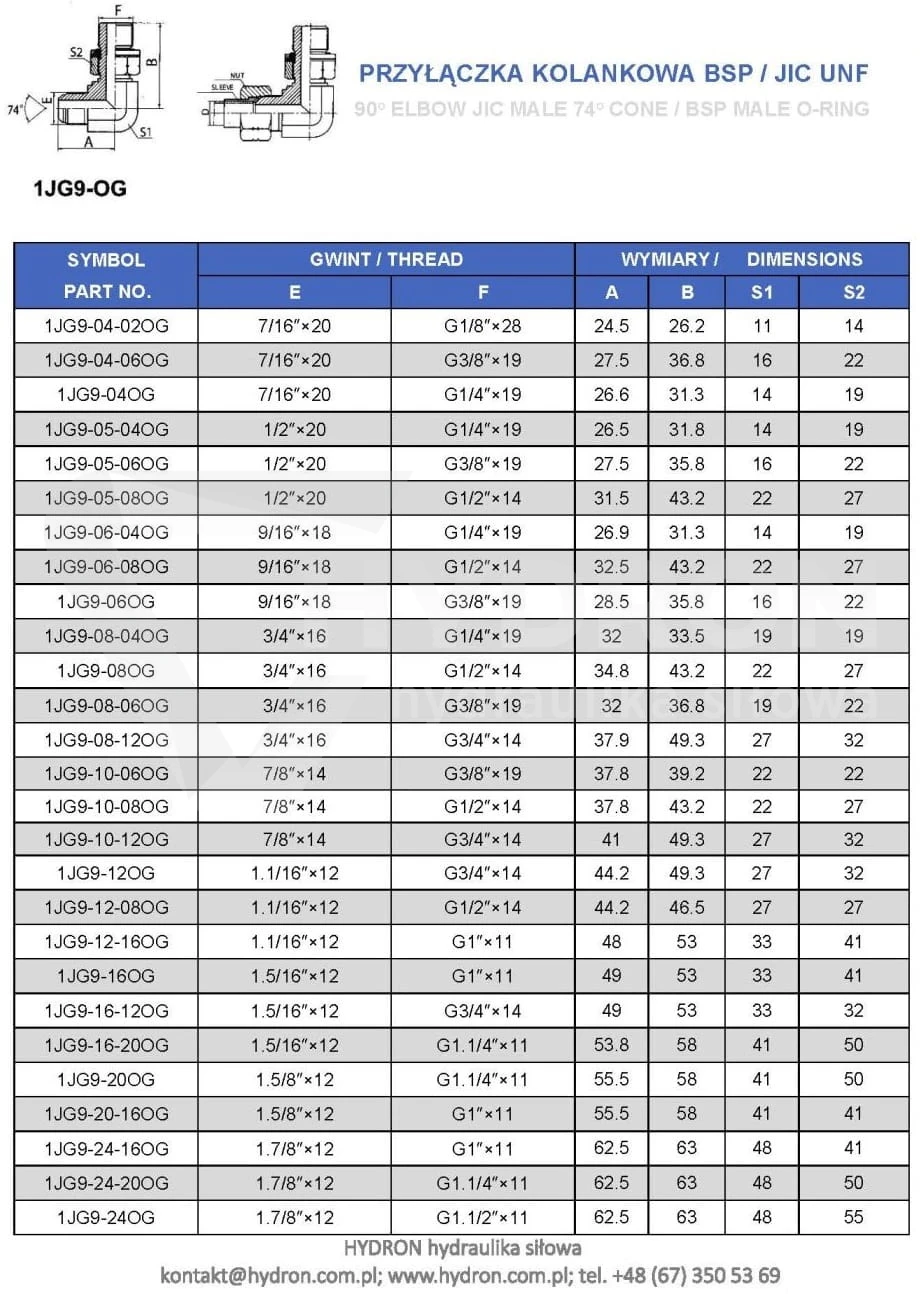

Korpus przyłącza kolanowego nastawnego z gwintem BSP lub metrycznym / Adjustable male stud elbow with o-ring and washer - thread BSP parallel - thread metric parallel
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
