PODSTAWOWE INFORMACJE TECHNICZNE :
Siłownik hydrauliczny HCG-5010 ENERPAC 62t 250mm
Dane techniczne
Producent | Enerpac |
Maksymalne ciśnienie robocze | 700 bar |
Minimalna wysokość | 396 mm |
Skok | 257 mm |
Tonaż | 62 ton |
Przyłącze | CR400 (3/8"NPT) |
Tryb pracy | Jednostronnego działania |
Waga (kg) | 32 |
HCG5010, udźwig 62 ton, skok 9,84 cala, siłownik hydrauliczny jednostronnego działania o dużym udźwigu
Siłownik hydrauliczny jednostronnego działania z powrotem o dużym tonażu do wymagających zastosowań związanych z podnoszeniem o dużym udźwigu.

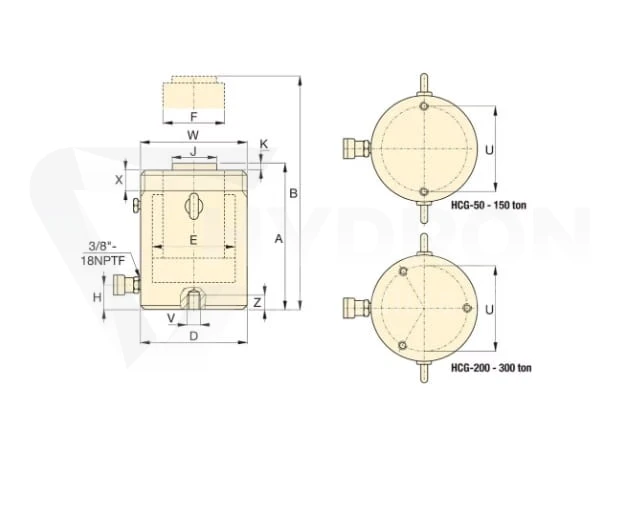

Wymiary
Jednostki: metryczne
Wysokość po
złożeniu A (mm)
396
Wysokość po złożeniu z opcjonalnym siodełkiem uchylnym
A1 (mm)
410
Opcjonalny dodatek siodełka uchylnego do wysokości po złożeniu
A1 (mm)
14
Wysokość w stanie rozłożonym B (mm)
646
Średnica
zewnętrzna D (mm)
130
Średnica otworu cylindra E (mm)
100
Średnica
tłoka F (mm)
70
Podstawa do portu przesunięcia H (mm)
38
Średnica
siodełka J (mm)
50
Występ siodełka z tłoka K1 (mm)
3
Maksymalny
promień kąta pochylenia siodełka (stopnie)
5
Otwory montażowe podstawy
Rozstaw śrub U (mm)
105
Otwory montażowe podstawy Gwint
V
M12x1,75
Rozmiar gwintu kołnierza W
M130x2
Długość gwintu
kołnierza X (mm)
30
Otwory montażowe podstawy Głębokość gwintu Z
(mm)
22
Siłownik hydrauliczny jednostronnego działania o dużym udźwigu,
seria Jack Ram HCG
Siłownik hydrauliczny jednostronnego działania o
dużym udźwigu, seria Jack Ram HCG
Opis
Model: HCG5010
Seria: HCG |
Linia produktów: Narzędzia przemysłowe
Cylindry hydrauliczne serii HCG to
opcja jednostronnego działania z powrotem obciążenia ze sprawdzonego w branży
asortymentu wysokotonażowego Enerpac.
Podobnie jak w przypadku wszystkich naszych cylindrów o dużym tonażu, w zestawie znajduje się wiele specjalnych funkcji wewnątrz i na zewnątrz, zapewniających wyższy poziom trwałości, bezpieczeństwa i wydajności, niezbędny w przypadku projektów budowlanych na dużą skalę. Wśród tych cech znajdują się odporne na zużycie uszczelki wysokociśnieniowe, wymienne kompozytowe łożyska podporowe tłoka oraz wytrzymałe azotonawęglanie na korpusie cylindra i tłoku.
Tłok powrotny obciążenia — prosty w obsłudze i z
mniejszą liczbą elementów wymagających konserwacji
Wykończenie
azotonawęglanie – jest odporne na obciążenia boczne i cykliczne zużycie
10%
odporności na obciążenie boczne w całym skoku cylindra
Pierścień oporowy
zapobiega wydmuchaniu tłoka
Ochrona przed warunkami atmosferycznymi, wewnątrz
i na zewnątrz
Górne i dolne wymienne łożyska podtrzymują tłok przez cały
skok
Certyfikowane oczy do podnoszenia
Otwory montażowe podstawy
Gwinty
kołnierzowe zawarte w modelach do 250 ton. Opcjonalnie od 300 ton i
więcej.
Maksymalne ciśnienie robocze do 700 barów (10 000 psi)
Zgodny z
ASME B30.1
Dane techniczne
Jednostki:
metryczne
Maksymalne ciśnienie robocze (bar)
700
Klasa nośności
(tonaż)
50
Maksymalny udźwig cylindra (kN)
550
Skok
(mm)
250
Wysokość po złożeniu A (mm)
396
Wysokość w stanie
rozłożonym B (mm)
646
Typ zwrotu
Jednostronnego działania, powrót
obciążenia
Typ
tłoka
Solidny
Materiał
Stal
Przesuw powierzchni cylindra
(cm2)
78,5
Pojemność oleju (cm3)
1963
Odporność na obciążenie boczne
przy maksymalnej wydajności (w procentach)
10%
Obróbka
powierzchniowa
Azotek
Łącznik
Łącznik CR400
waga
(kg)
32
Pomyśl o bezpieczeństwie
Podane przez
producenta obciążenie i skok stanowią maksymalne bezpieczne limity. Dobra
praktyka zaleca wykorzystywanie jedynie 80% tych ocen!
