PODSTAWOWE INFORMACJE TECHNICZNE :
Siłownik hydrauliczny HCG-508 ENERPAC 62 ton 200mm
Dane techniczne
Producent | Enerpac |
Maksymalne ciśnienie robocze | 700 bar |
Minimalna wysokość | 346 mm |
Skok | 200 mm |
Tonaż | 62 ton |
Przyłącze | CR400 (3/8"NPT) |
Tryb pracy | Jednostronnego działania |
Waga (kg) | 29 |
HCG508, udźwig 62 ton, skok 7,87 cala, siłownik
hydrauliczny jednostronnego działania o dużym tonażu
Siłownik hydrauliczny
jednostronnego działania z powrotem o dużym tonażu do wymagających zastosowań
związanych z podnoszeniem o dużym udźwigu.
Opis
Model: HCG508
Seria: HCG | Linia
produktów: Narzędzia przemysłowe
Cylindry hydrauliczne serii HCG to opcja
jednostronnego działania z powrotem obciążenia ze sprawdzonego w branży
asortymentu wysokotonażowego Enerpac.
Podobnie jak w przypadku wszystkich naszych cylindrów o dużym tonażu, w zestawie znajduje się wiele specjalnych funkcji wewnątrz i na zewnątrz, zapewniających wyższy poziom trwałości, bezpieczeństwa i wydajności, niezbędny w przypadku projektów budowlanych na dużą skalę. Wśród tych cech znajdują się odporne na zużycie uszczelki wysokociśnieniowe, wymienne kompozytowe łożyska podporowe tłoka oraz wytrzymałe azotonawęglanie na korpusie cylindra i tłoku.
Tłok powrotny obciążenia — prosty w obsłudze i z
mniejszą liczbą elementów wymagających konserwacji
Wykończenie
azotonawęglanie – jest odporne na obciążenia boczne i cykliczne zużycie
10%
odporności na obciążenie boczne w całym skoku cylindra
Pierścień oporowy
zapobiega wydmuchaniu tłoka
Ochrona przed warunkami atmosferycznymi,
wewnątrz i na zewnątrz
Górne i dolne wymienne łożyska podtrzymują tłok przez
cały skok
Certyfikowane oczy do podnoszenia
Otwory montażowe
podstawy
Gwinty kołnierzowe zawarte w modelach do 250 ton. Opcjonalnie od
300 ton i więcej.
Maksymalne ciśnienie robocze do 700 barów (10 000
psi)
Zgodny z ASME B30.1
Dane techniczne
Jednostki:
metryczne
Maksymalne ciśnienie robocze (bar)
700
Klasa nośności
(tonaż)
50
Maksymalny udźwig cylindra (kN)
550
Skok
(mm)
200
Wysokość po złożeniu A (mm)
346
Wysokość w stanie
rozłożonym B (mm)
546
Typ zwrotu
Jednostronnego działania, powrót
obciążenia
Typ
tłoka
Solidny
Materiał
Stal
Przesuw powierzchni cylindra
(cm2)
78,5
pojemności oleju (cm3)
1571
Odporność na obciążenie
boczne przy maksymalnej wydajności (w procentach)
10%
Obróbka
powierzchniowa
Azotek
Łącznik
Łącznik CR400
waga
(kg)
29

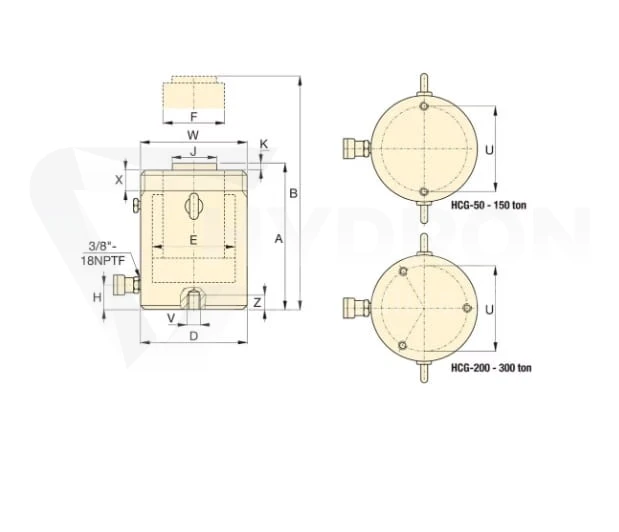

Wymiary
Jednostki: metryczne
Wysokość po
złożeniu A (mm)
346
Wysokość po złożeniu z opcjonalnym siodełkiem
uchylnym A1 (mm)
360
Opcjonalny dodatek siodełka uchylnego do wysokości
po złożeniu A1 (mm)
14
Wysokość w stanie rozłożonym B
(mm)
546
Średnica zewnętrzna D (mm)
130
Średnica otworu cylindra E
(mm)
100
Średnica tłoka F (mm)
70
Podstawa do portu przesunięcia H
(mm)
38
Średnica siodełka J (mm)
50
Występ siodełka z tłoka K1
(mm)
3
Maksymalny promień kąta pochylenia siodełka
(stopnie)
5
Otwory montażowe podstawy Rozstaw śrub U
(mm)
105
Otwory montażowe podstawy Gwint V
M12x1,75
Rozmiar gwintu
kołnierza W
M130x2
Długość gwintu kołnierza X (mm)
30
Otwory
montażowe podstawy Głębokość gwintu Z (mm)
22
