PODSTAWOWE INFORMACJE TECHNICZNE :

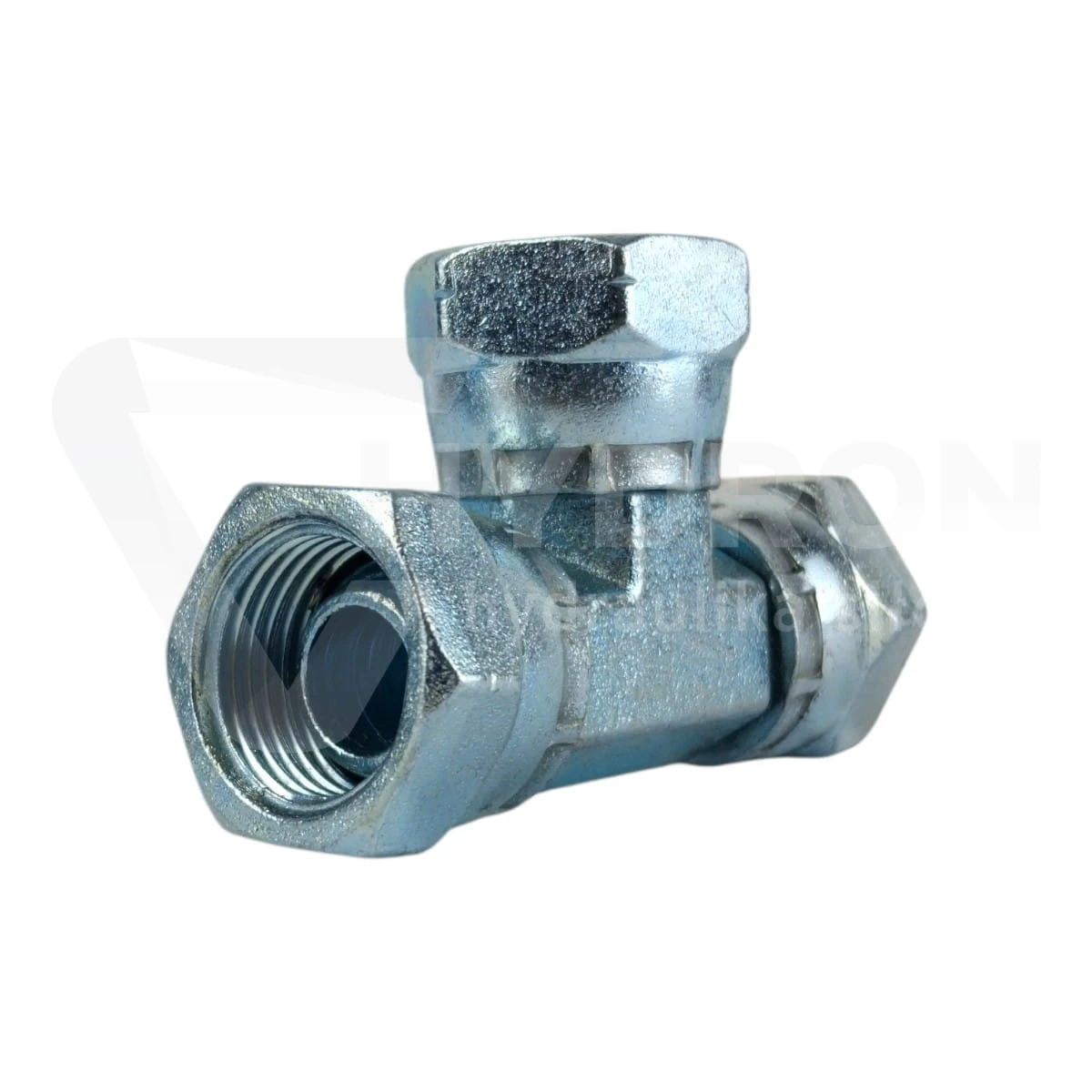

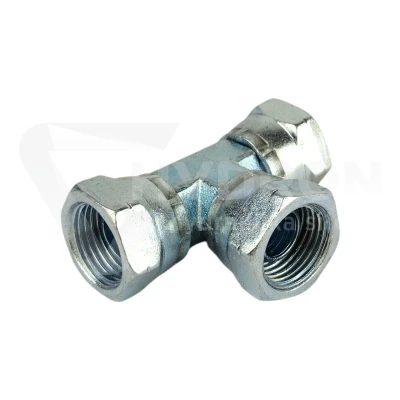

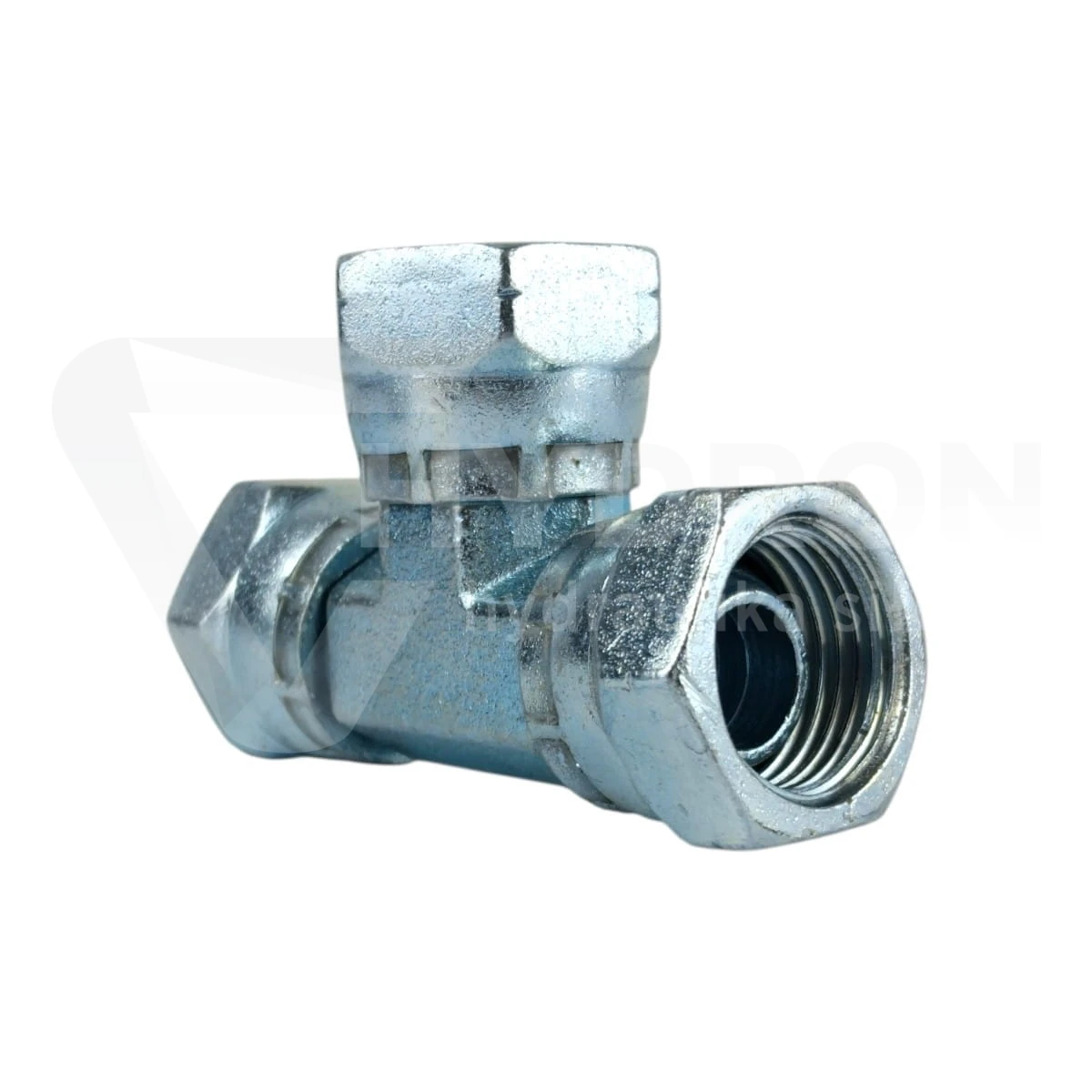

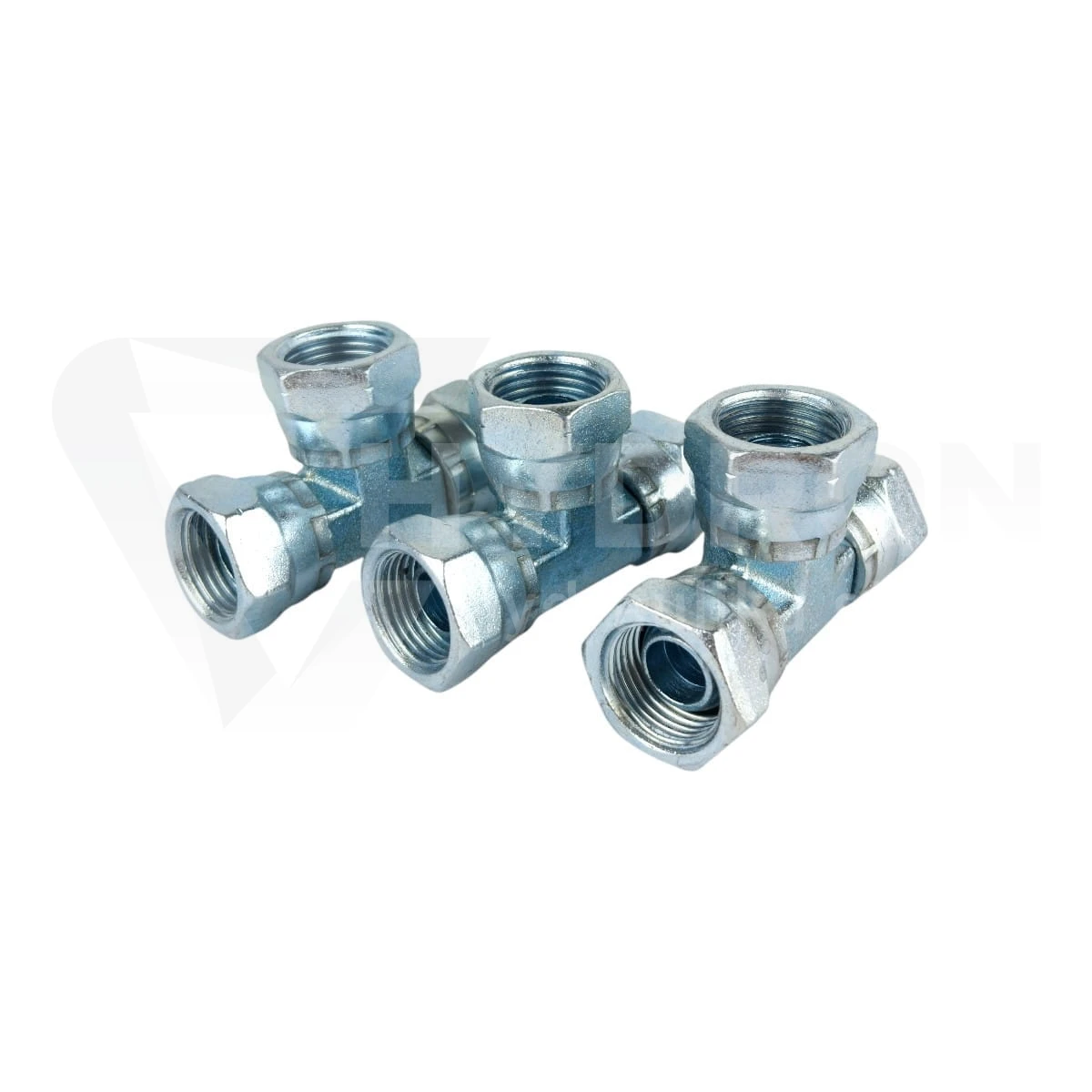

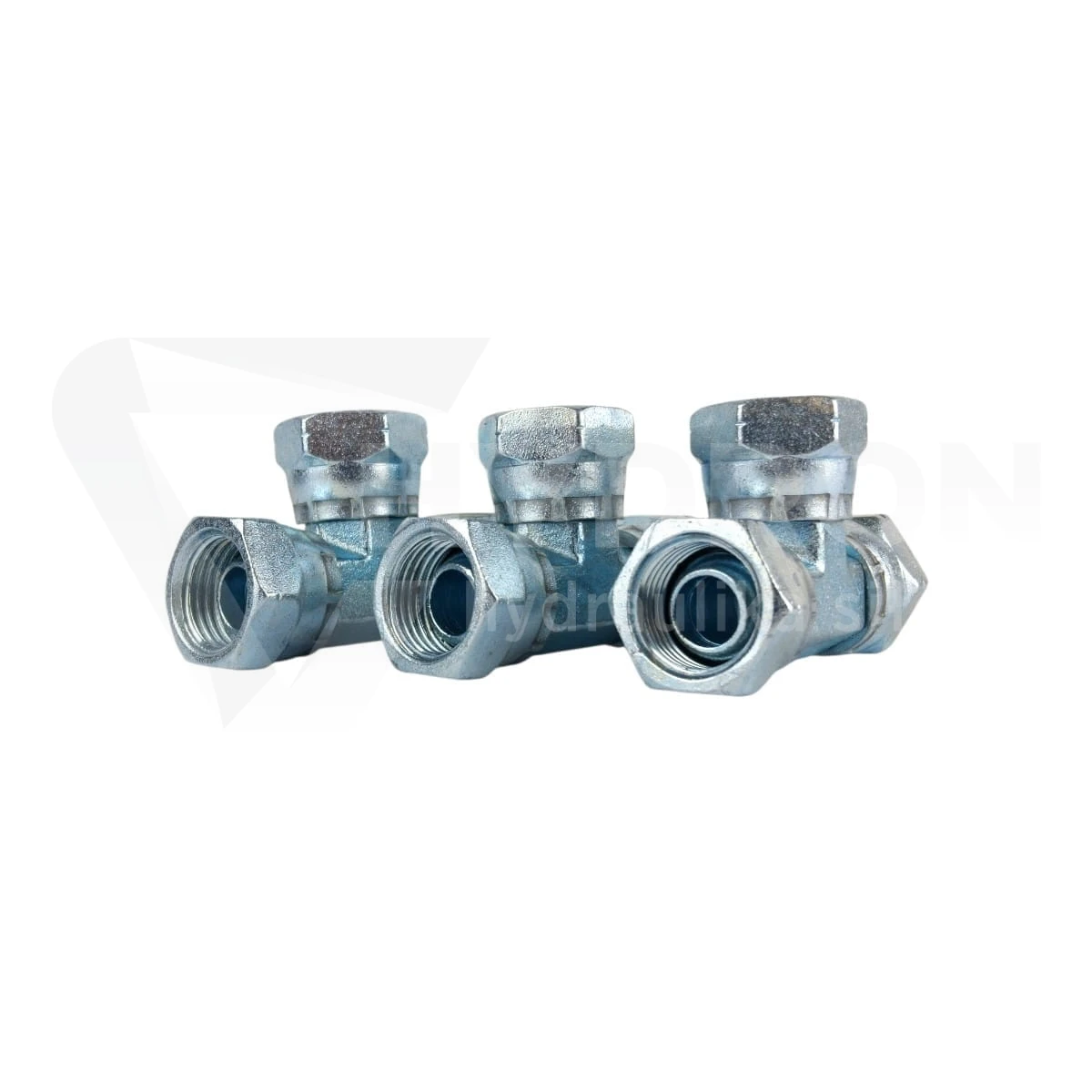

Trójnik AAA BSP 1"
Dane techniczne
Typ złącza | trójnik |
Gwint 1 | 1" BSP |
Gwint 1 ( mm ) | 33,0-33,2zew./30,3-30,8wew. |
Gwint 2 | 1" BSP |
Przeznaczenie | jako złączka ( łączenie ) |
Ciśnienie pracy | 250 bar |
Norma wykonania | Złącza BSP BS5200 / ISO 8434-6 |
Polska Norma | brak danych |
Temperatura pracy | -20°C do + 120°C |
Zabezpieczenie | ocynk ( w pasywacji białej ) |
Materiał | stal automatowa |
Oznaczenie wg RASTELLI RACCORDI | 60.60.16.16 |
Oznaczenie wg CAST | 307007 |
Trójnik AAA BSP 1"
ZŁĄCZE HYDRAULICZNE TRÓJNIK AAA 1"/1"/1"
Zastosowanie:
Trójnik służy najczęściej jako
rozgałęźnik instalacji wysokiego cisnienia.
Przeznaczone do łączenia
trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym
systemem stożkowym.
Rozmiar gwintu : 1"
Średnica gwintu: 1"
mierzona suwmiarką:
Średnica zewnętrzna [mm]: 33,00
- 33,2
Średnica wewnętrzna [mm]: 30,3 - 30,8
Dane techniczne:
Kąt stożka zaciskowego: 60°
(typowy dla normy polskiej)
Gwint ze wszystkich stron:
wewnętrzny calowy 1" ( 3X NAKRĘTKA )
Ciśnienie maksymalne:
300bar
Przeznaczenie dla typu cieczy: olej
hydrauliczny
Materiał: stal automatowa pokryta
ocynkiem
oznaczenie wg Cast: 307007
oznaczenie wg Rastelli Raccordi:
60.60.16.16

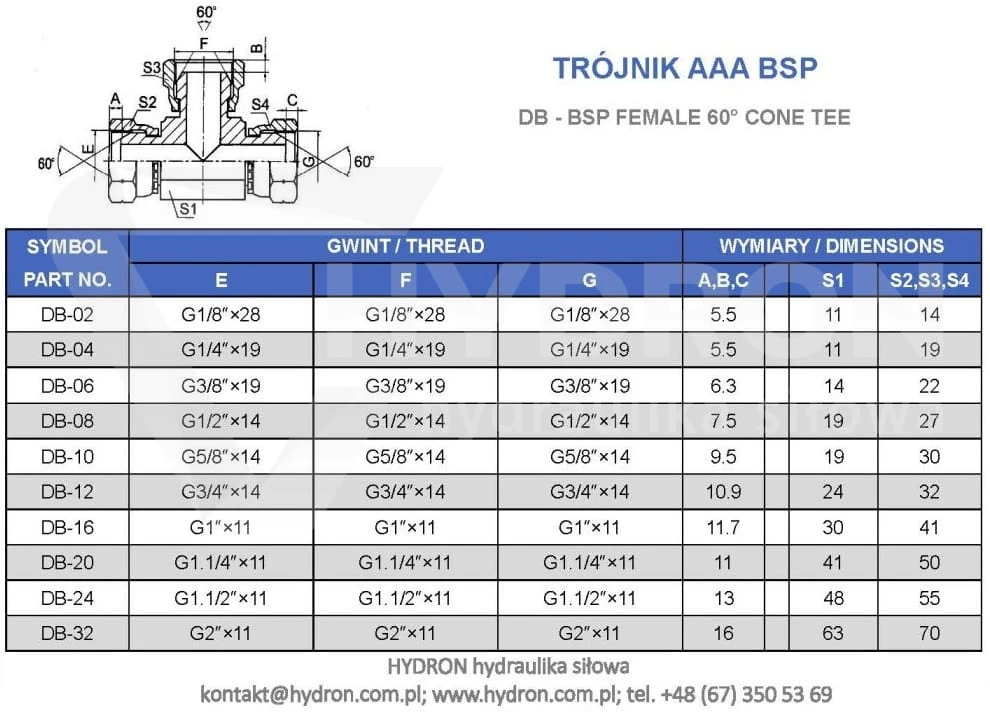

symbol: DB-16
* Złącze trójnikowe nakrętne z gwintem BSP / Equal tee adapter with swivel nut - thread BSP parallel
* Trójnik typ: 60.60

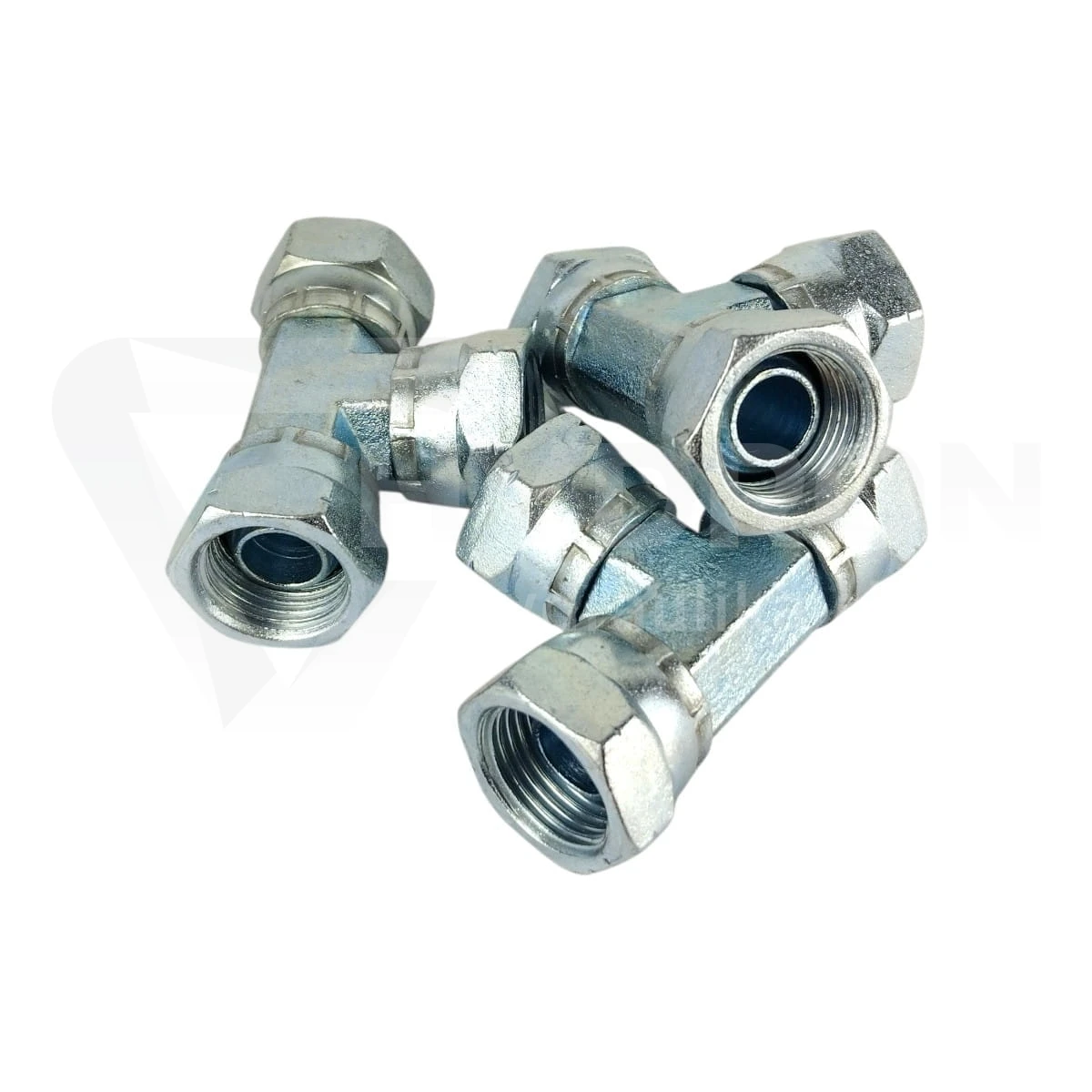

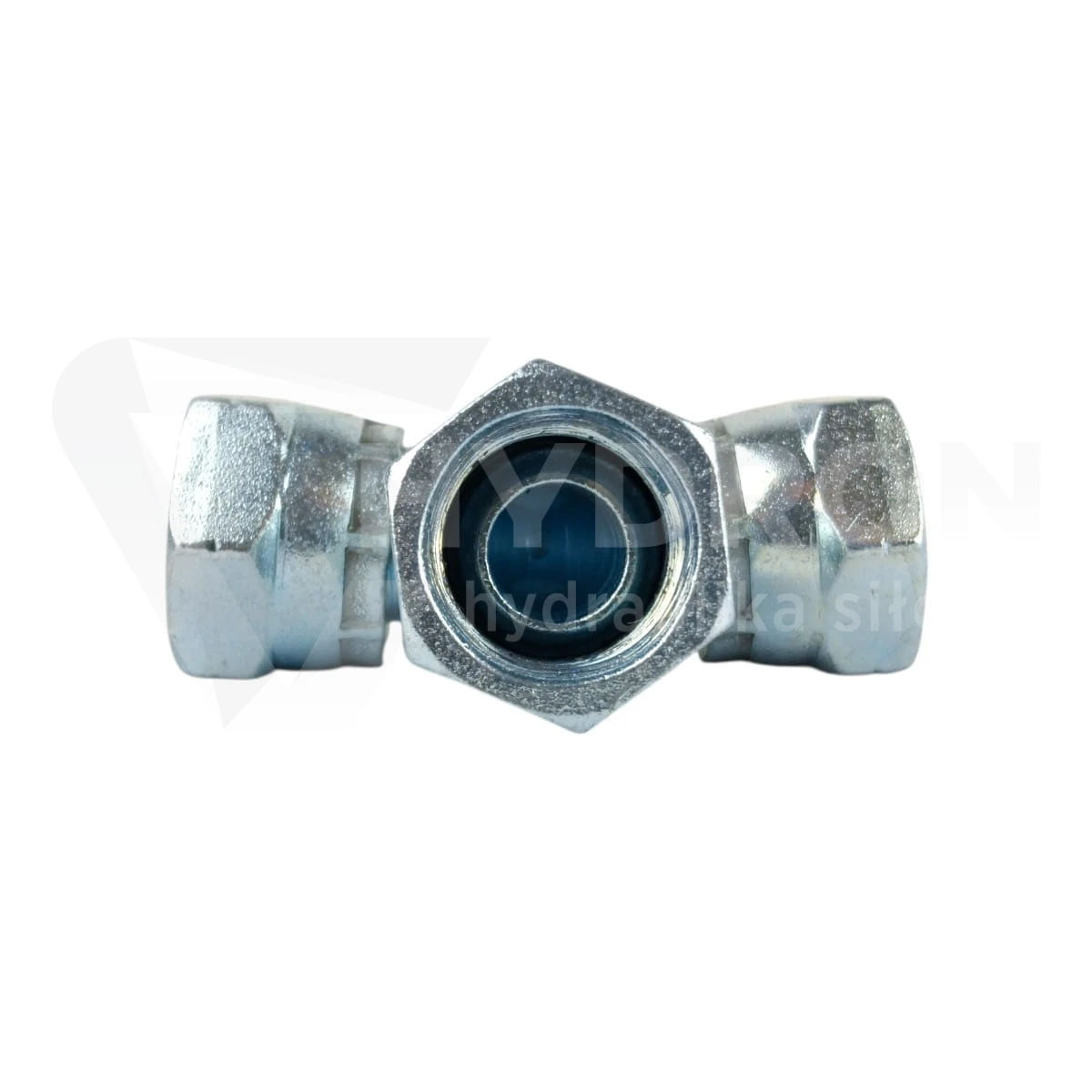

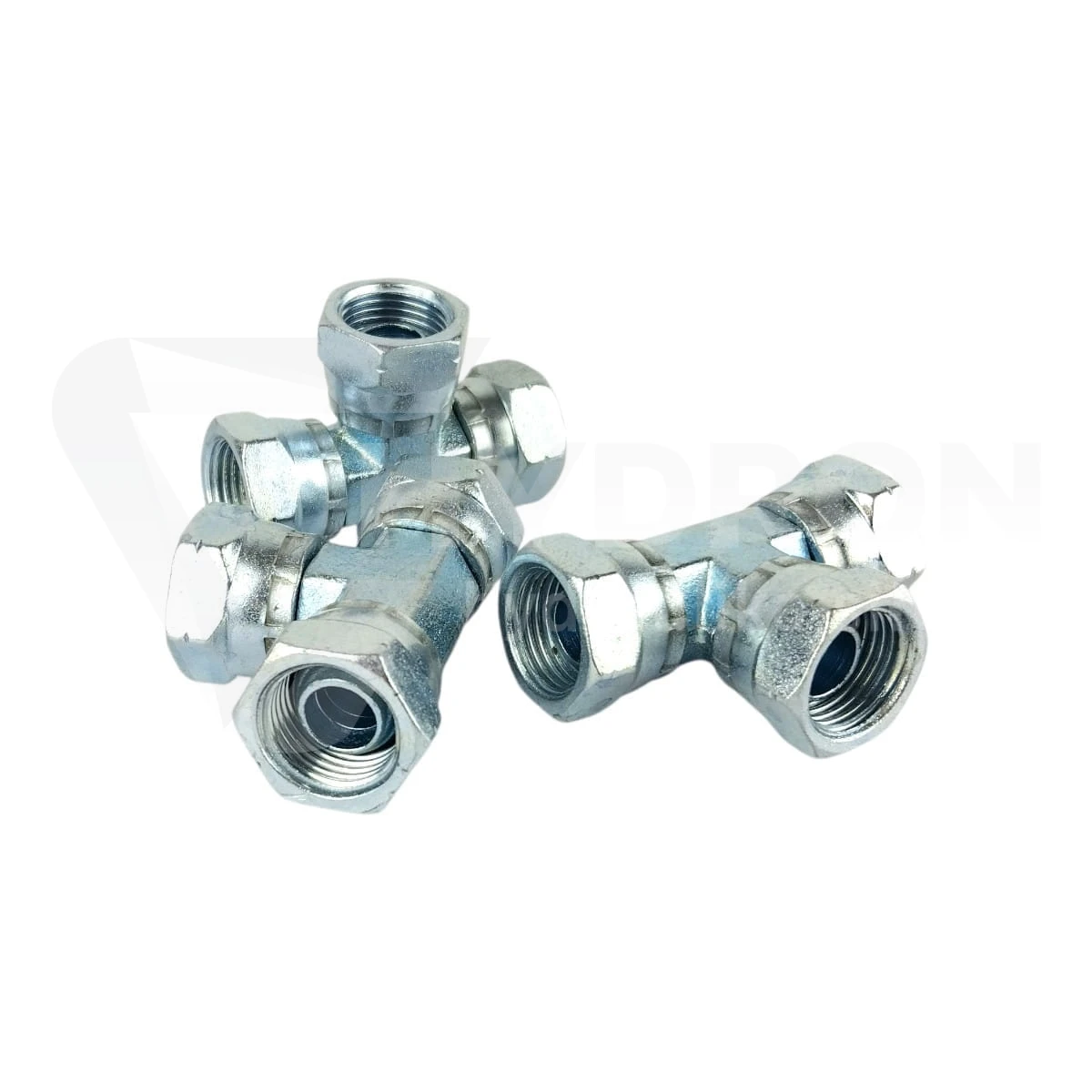

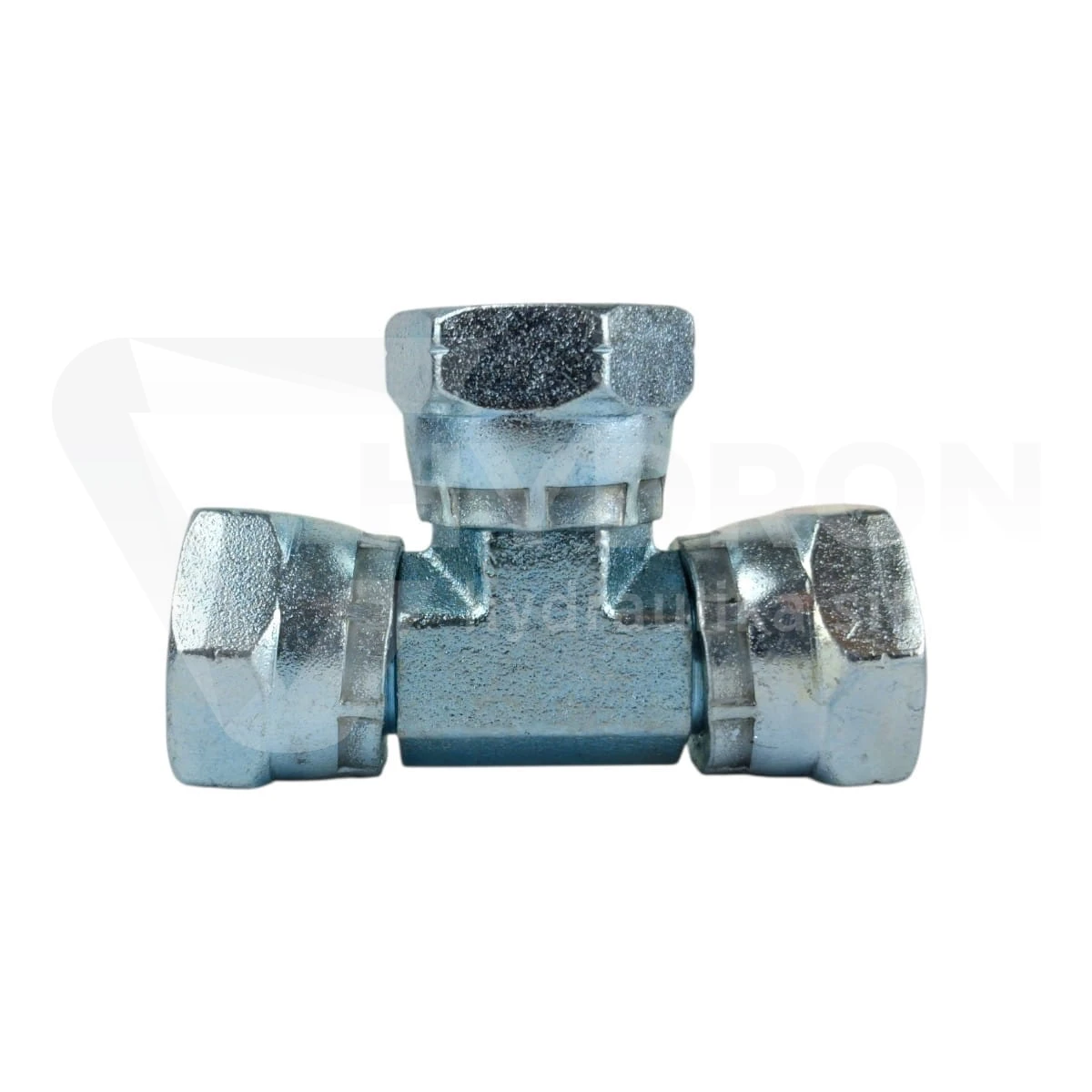

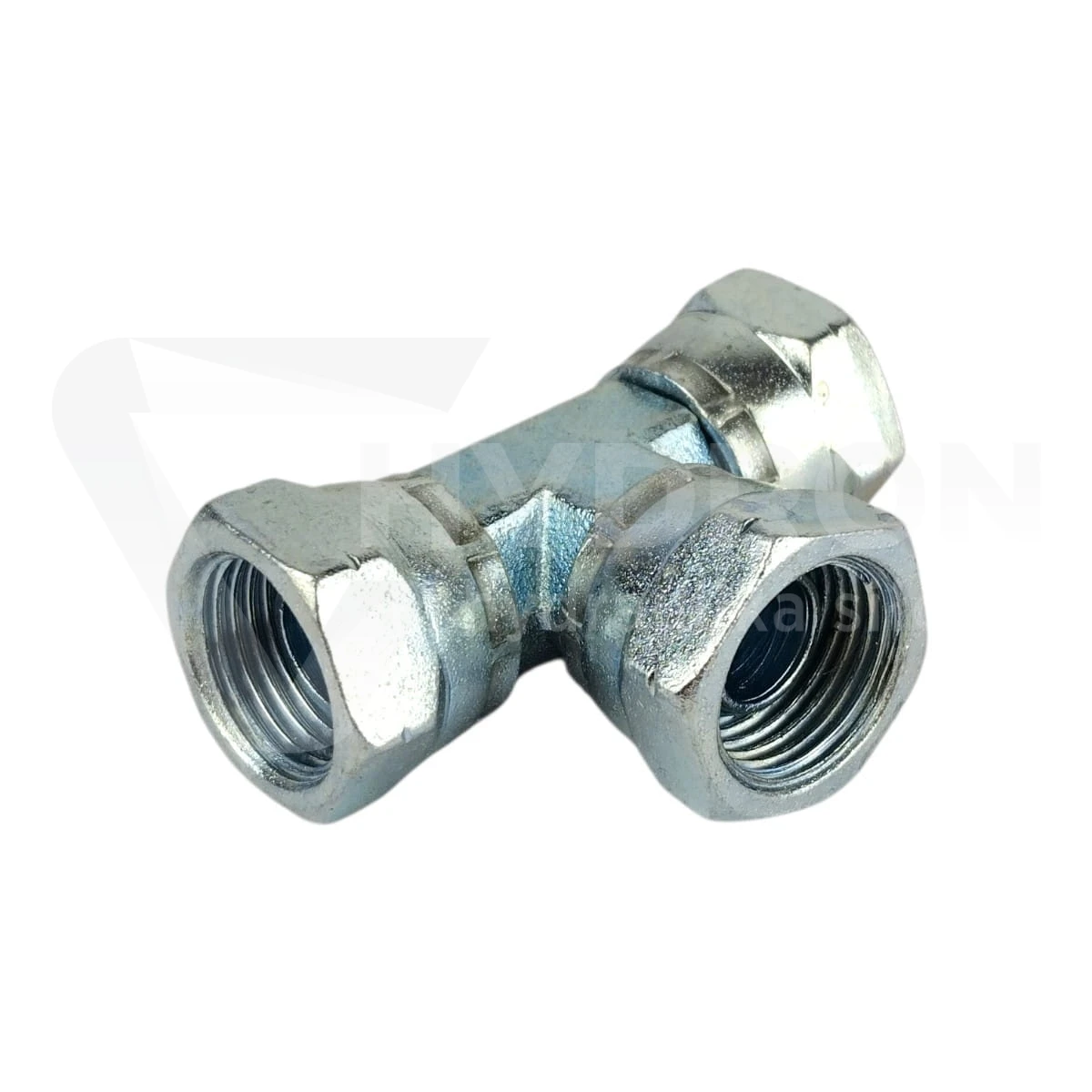

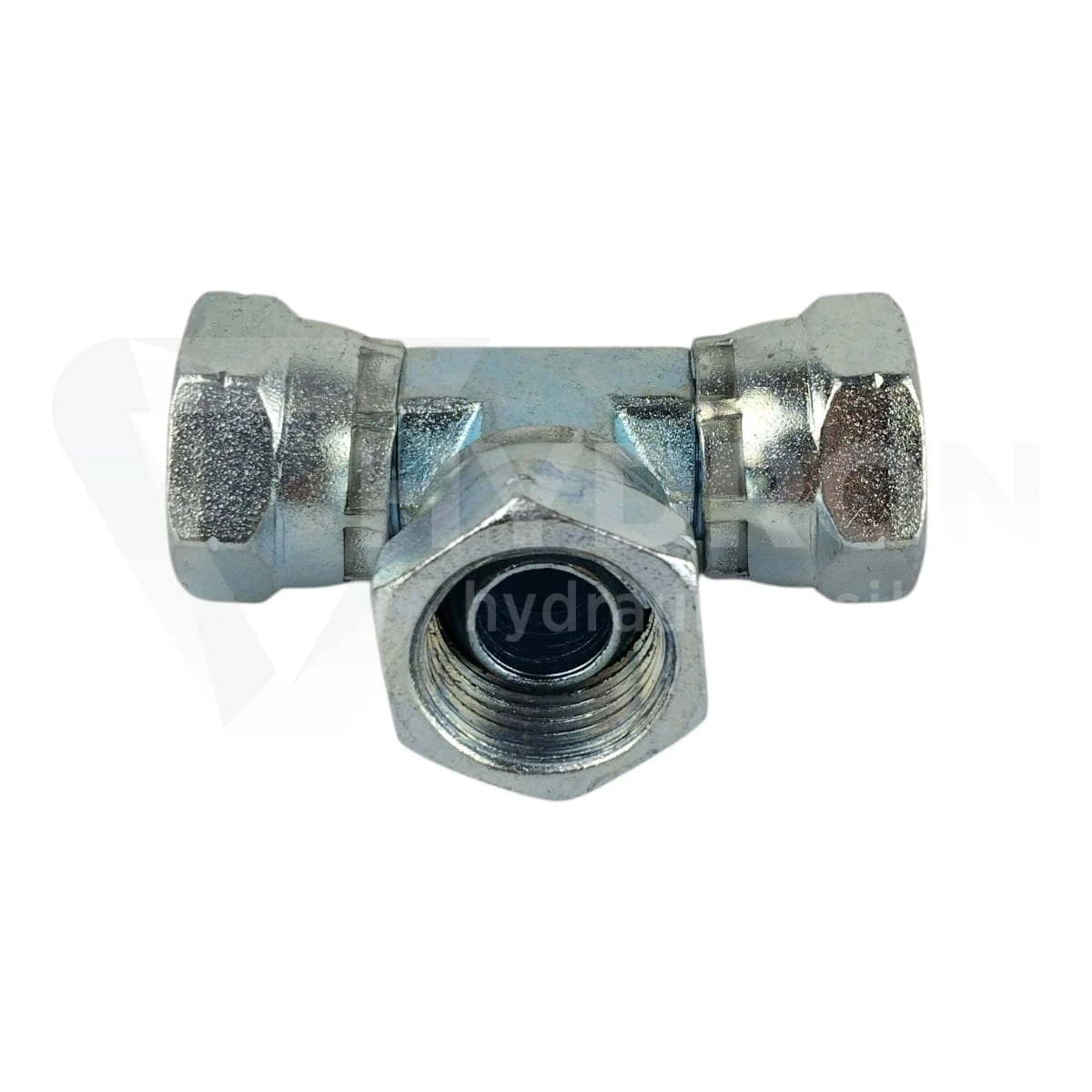

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
