PODSTAWOWE INFORMACJE TECHNICZNE :
Kolanko AB 90° M36x2 28L
5
Dane techniczne
| Typ złącza | kolanko |
| Gwint 1 | M36x2 |
| Gwint 1 ( mm ) | 35,6-35,9zew./33,4-33,8wew. |
| Gwint 2 | M36X2 |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 160 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | brak danych |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN119-28L |
| Oznaczenie wg CAST | 604211.1 |
| Oznaczenie wg PARKER ERMETO | EW28LOMD |
| Oznaczenie alternatywne | XEW 28-L |
Opis

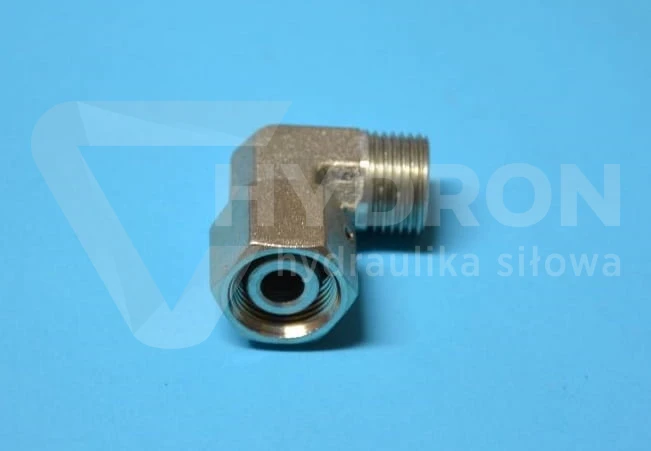

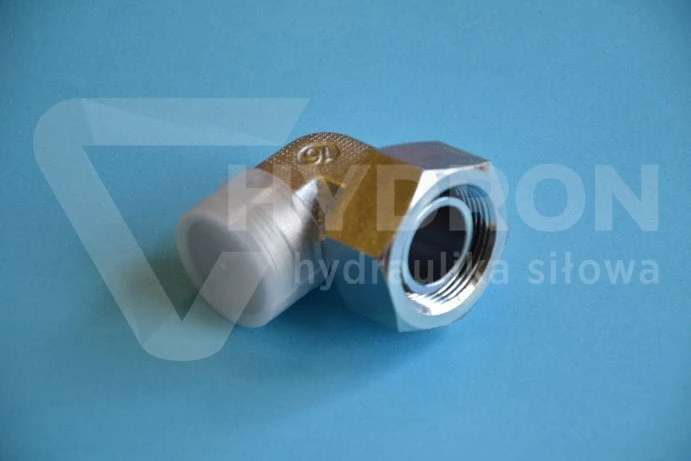

Kolanko AB 90° M36x2 28L
Złącze kolankowe - z jednej strony gwint zewnętrzny , z drugiej strony ruchoma nakrętka. Złączka stosowana w układach hydraulicznych pozwala na przeprowadzanie przewodów w kanałach nawet pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Występuje również jako złączka redukcyjna. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną o-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane! Występują w wersji lekkiej L. oraz ciężkiej S.
Zastosowanie:
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie, budownictwie i przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Dodatkowe dane:
Średnica gwintu M36X2
Średnica zewnętrzna [mm]: 35,6-35,9
Średnica wewnętrzna [mm]: 33,4-33,8
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Średnica nominalna przelotu:
Gwint z jednej strony: zewnętrzny metryczny 36X2
Gwint z drugiej strony: wewnętrzny metryczny 36X2
Ciśnienie nominalne: 160bar
Wersja: lekka
oznaczenie wg Cast : 604211.1
oznaczenie wg Rastelli Raccordi : TN119-28L
oznaczenie wg Parker Ermeto: EW28LOMD
Złącze kolankowe nakrętne
Adjustable male stud elbow
Złacze kątowe z nakrętką Typ: Tn 119
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
