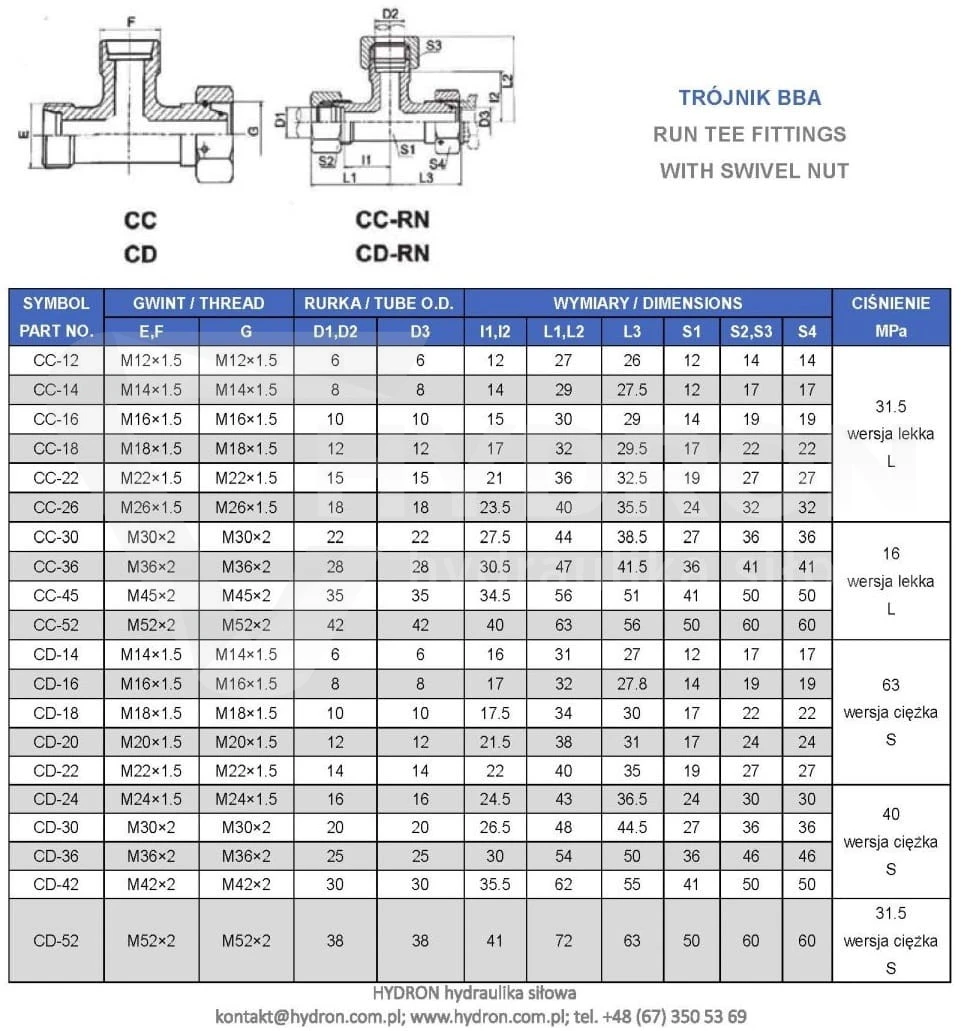

Trójnik BBA M14x1,5 6S
5
Dane techniczne
| Typ złącza | trójnik |
| Rozmiar gwintu 1 | M14x1,5 |
| Rozmiar gwintu 1 w milimetrach | 13,6-13,9zew./12,2-12,6wew. |
| Rozmiar gwintu 2 | M14X1,5 |
| Gwint gwintu 2 w milimetrach | nie dotyczy |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 630 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | brak danych |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg VITILLO | TME06SFE06SB.1 |
| Oznaczenie wg CAST | 604614.1 |
Opis
Trójnik BBA M14x1,5 6S
WERSJA CIĘZKA 6S!
Złącze trójnikowe niesymetryczne nakrętne
Adjustable male stud barrel tee
Trójnik BBA - niesymetryczny nastawny z gwintami metrycznymi
Zastosowanie:
Posiada szerokie zastosowanie w
układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie
i przemyśle.
Trójnik wersja lekka ze stożkowym samo-uszczelnieniem
zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów
hydraulicznych lub do łączenia z innymi złączami z tym samym stożkiem.
Nie
posiada uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy,
siłownika czy rozdzielacza.
Dodatkowe informacje:
Średnica gwintu
M14x1.5 mierzona suwmiarką:
Średnica zewnętrzna [mm]: 13,6 -
13,9
Średnica wewnętrzna [mm]: 12,2 - 12,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy
dla normy polskiej) z uszczelnieniem o-ring
Gwint na stopce i na jednym
boku: zewnętrzny metryczny 14x1.5
Gwint na drugim boku: wewnętrzny
metryczny 14x1.5
Wersja: CIĘZKA !
Ciśnieni pracy: 315 bar
Typ cieczy: olej
hydrauliczny
Wykonanie : stal automatowa pokryta ocynkiem.
Temperatura pracy : - 40 + 120
oznaczenie wg Cast : 604614.1
oznaczenie wg Vitillo: TME06SFE06SB.1
Zdjęcie poglądowe ze względu na różny
proces technologiczny złączka może zostać dostarczona w innej wersji
wizualnej.
