PODSTAWOWE INFORMACJE TECHNICZNE :
Kolanko BB 90° M14X1,5 8L
Dane techniczne
Typ złącza | kolanko |
Gwint 1 | M14x1,5 |
Gwint 1 ( mm ) | 13,6-13,9zew./12,2-12,6wew. |
Gwint 2 | M14X1,5 |
Przeznaczenie | jako złączka ( łączenie ) |
Ciśnienie pracy | 315 bar |
Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
Polska Norma | PN-65 M73143 Złączki kolankowe |
Temperatura pracy | -20°C do + 120°C |
Zabezpieczenie | ocynk ( w pasywacji białej ) |
Materiał | stal automatowa |
Oznaczenie wg RASTELLI RACCORDI | TN99-8L |
Oznaczenie wg CAST | 103805.1 |
Oznaczenie wg PARKER ERMETO | W08L |
Oznaczenie alternatywne | XW 8-L |
Kolanko BB 90° M14X1,5 8L
Equal elbow
ZŁĄCZKA KOLANKOWA BB, METRYCZNA, KORPUS ZŁĄCZKI KOLANKOWEJ BB METRYCZNY
[ Elbow adaptor BB, metric ]
Wykonane według Polskiej Normy : PN-65/M-73143
Wykonanie według DIN 2353
Złącze z dwoma gwintami to zewnętrznymi popularna złączka stosowana przy połączeniach przewodów elastycznych oraz rurowych pod kątem prostym. Występuje w gwintach calowych oraz metrycznych. Wykonana z wysokiej jakości stali automatowej. Pokryte warstwą antykorozyjną O-cynk w pasywacji białej. Element wykonany z odkuwki ( monoblok ). Elementy nie są lutowane!
oznaczenie wg Ermetto : XW 8-L | W08L
oznaczenie wg Rastelli-Raccordi : TN99-8L
oznaczenie wg Cast : 103805.1
SYMBOL : 1C9-14
Złącze kątowe typ: Tn99
Złączka kolankowa / Końcówki EO ze stożkiem 24°
nypel 90 stopni

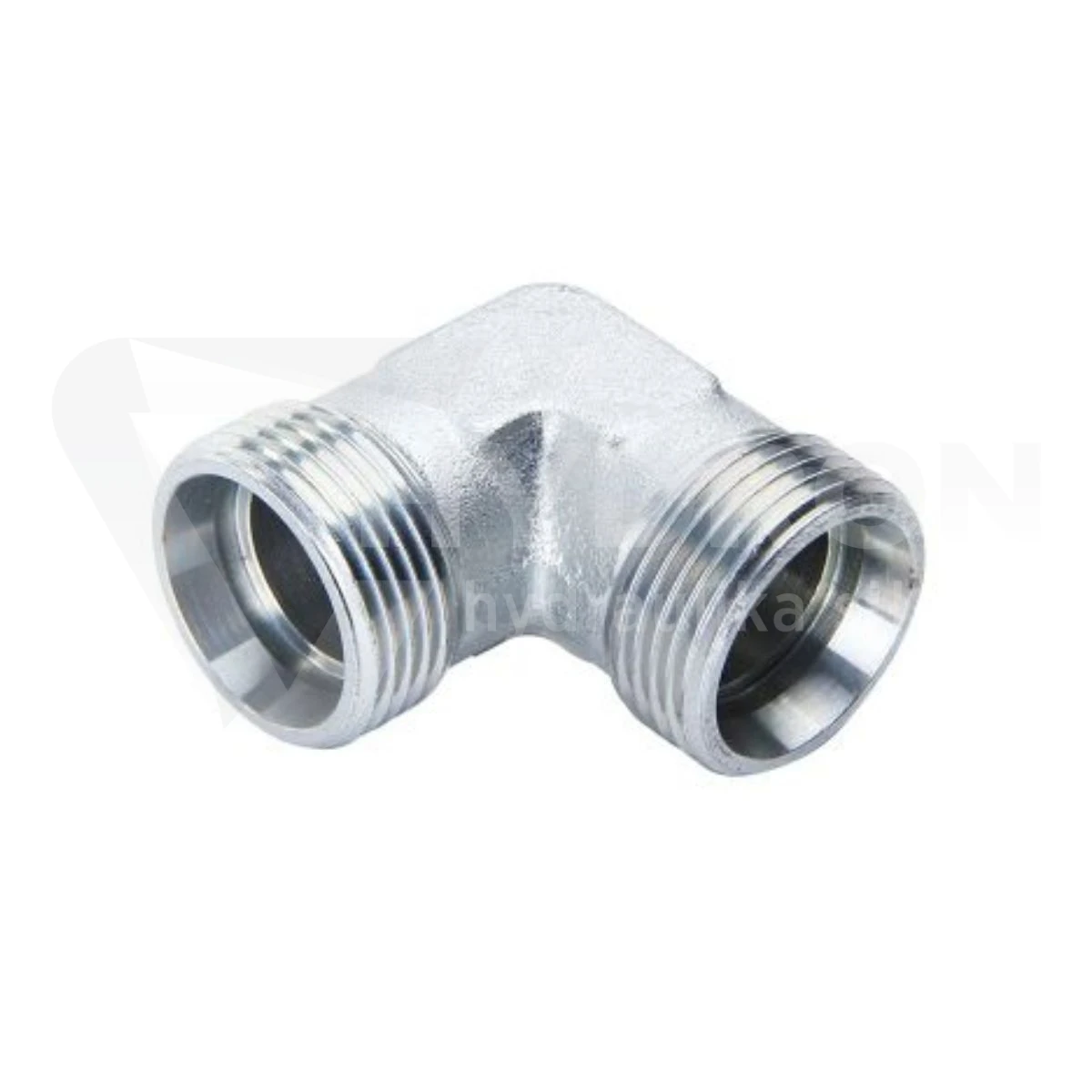

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
