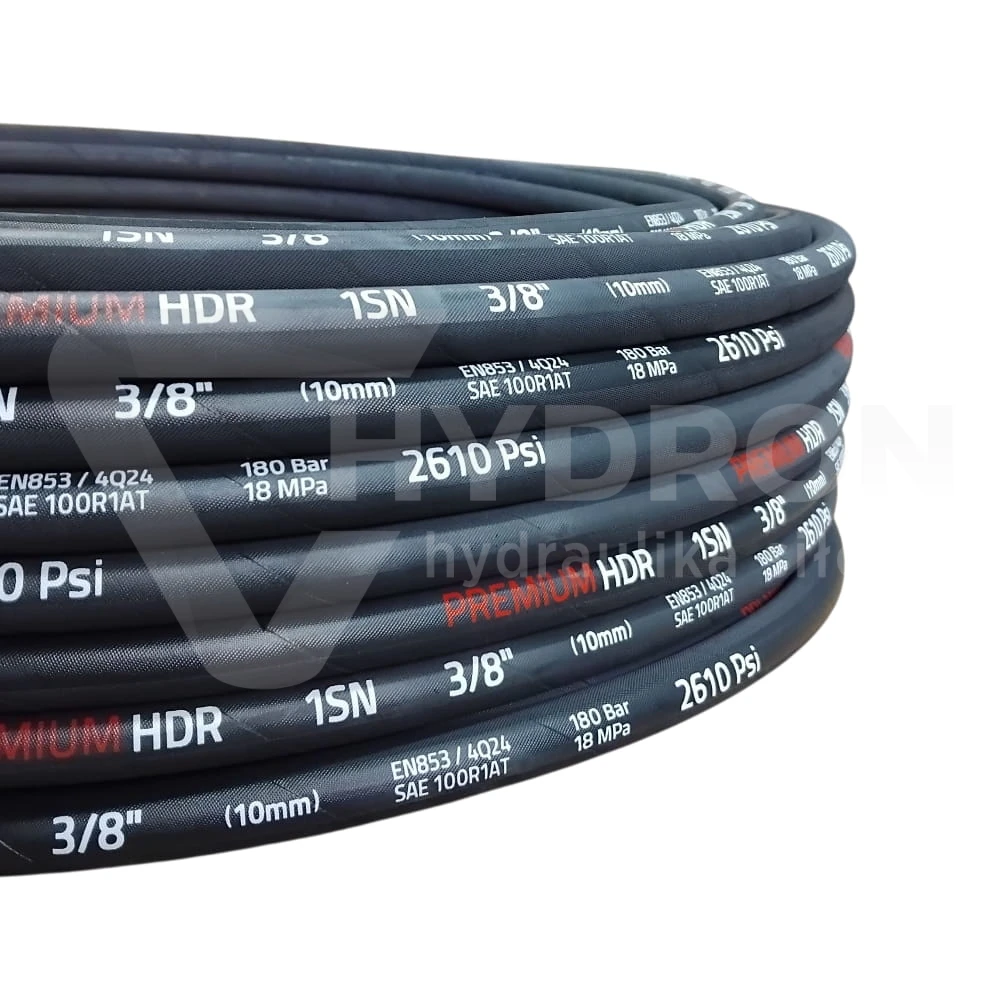

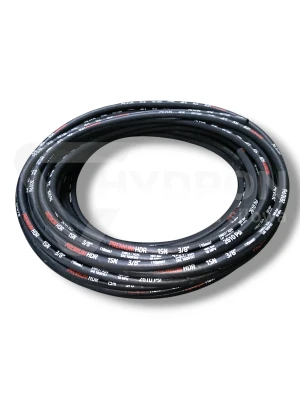

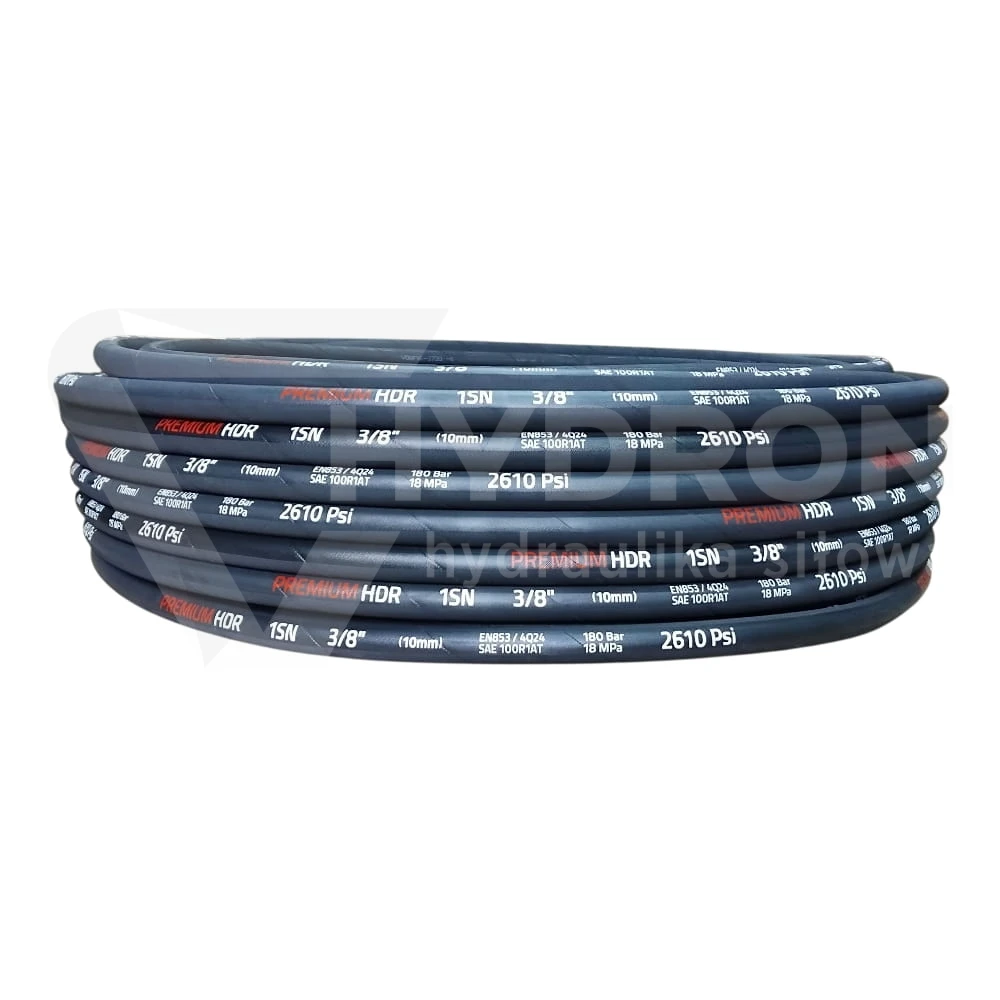

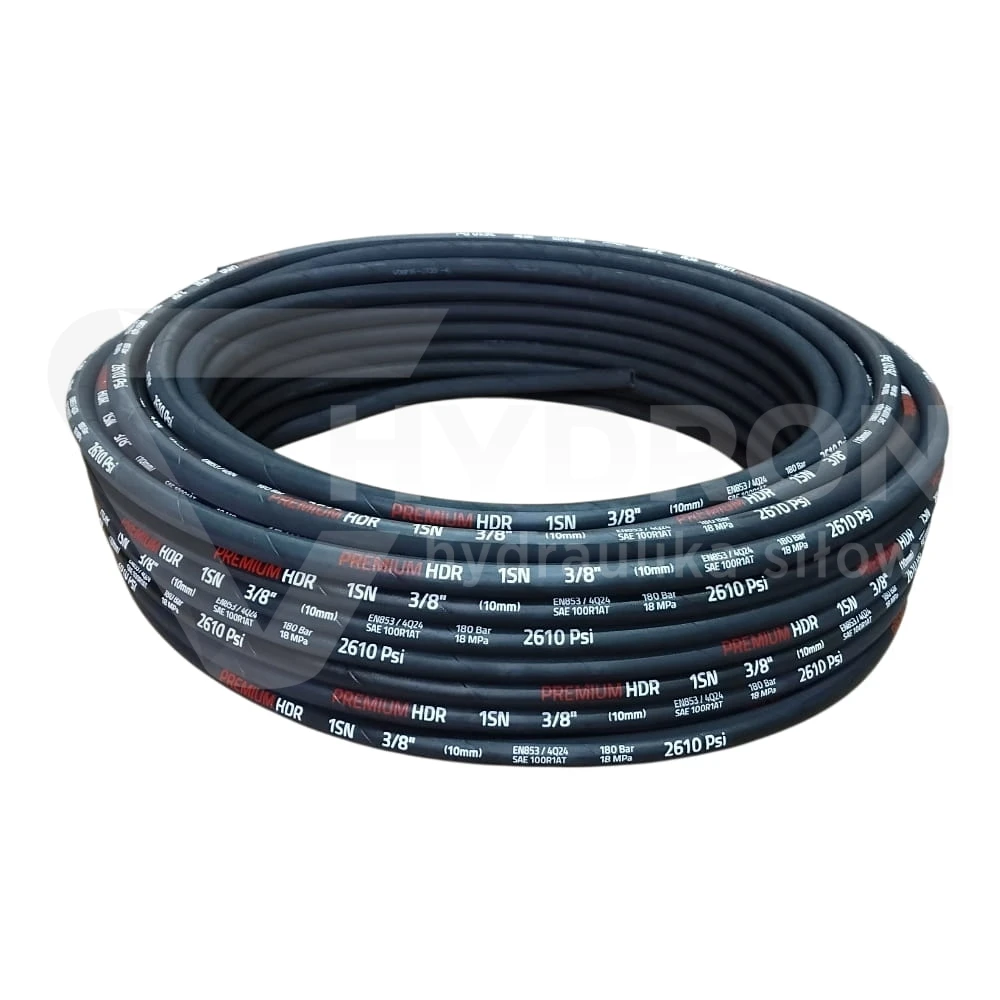

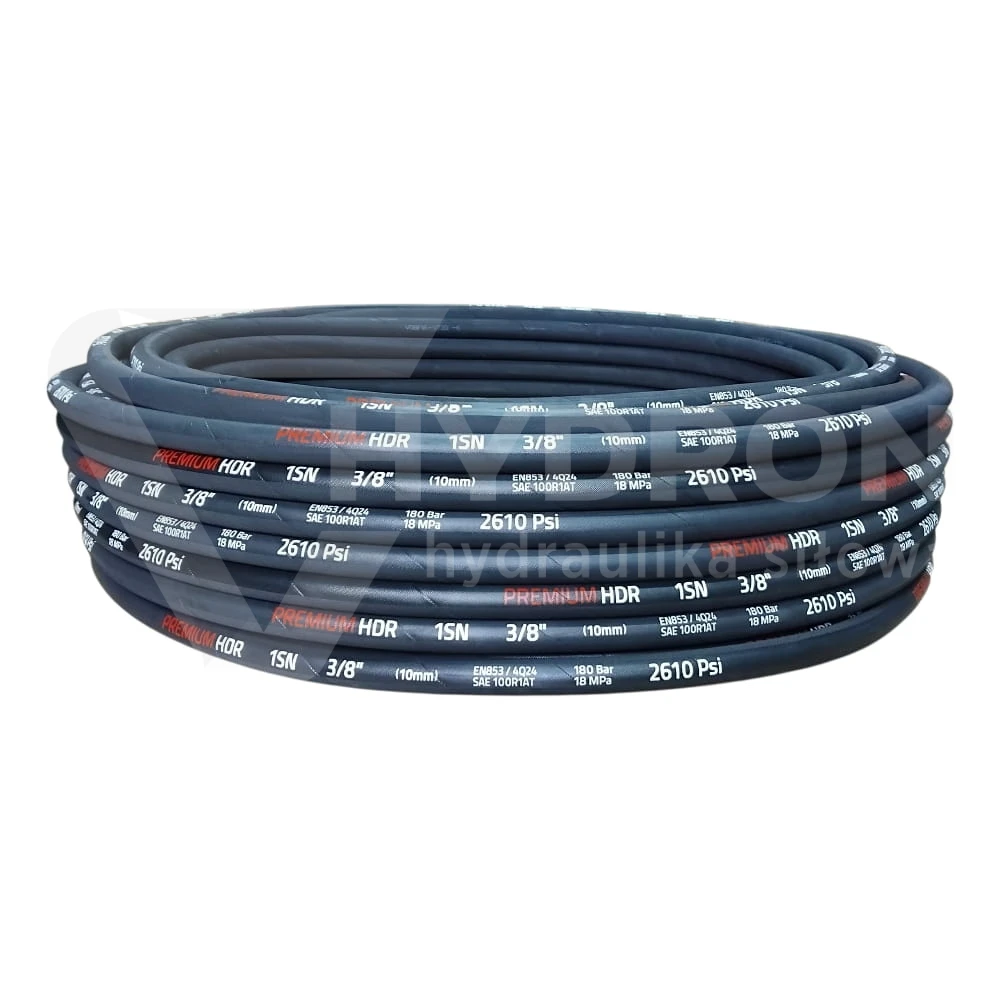

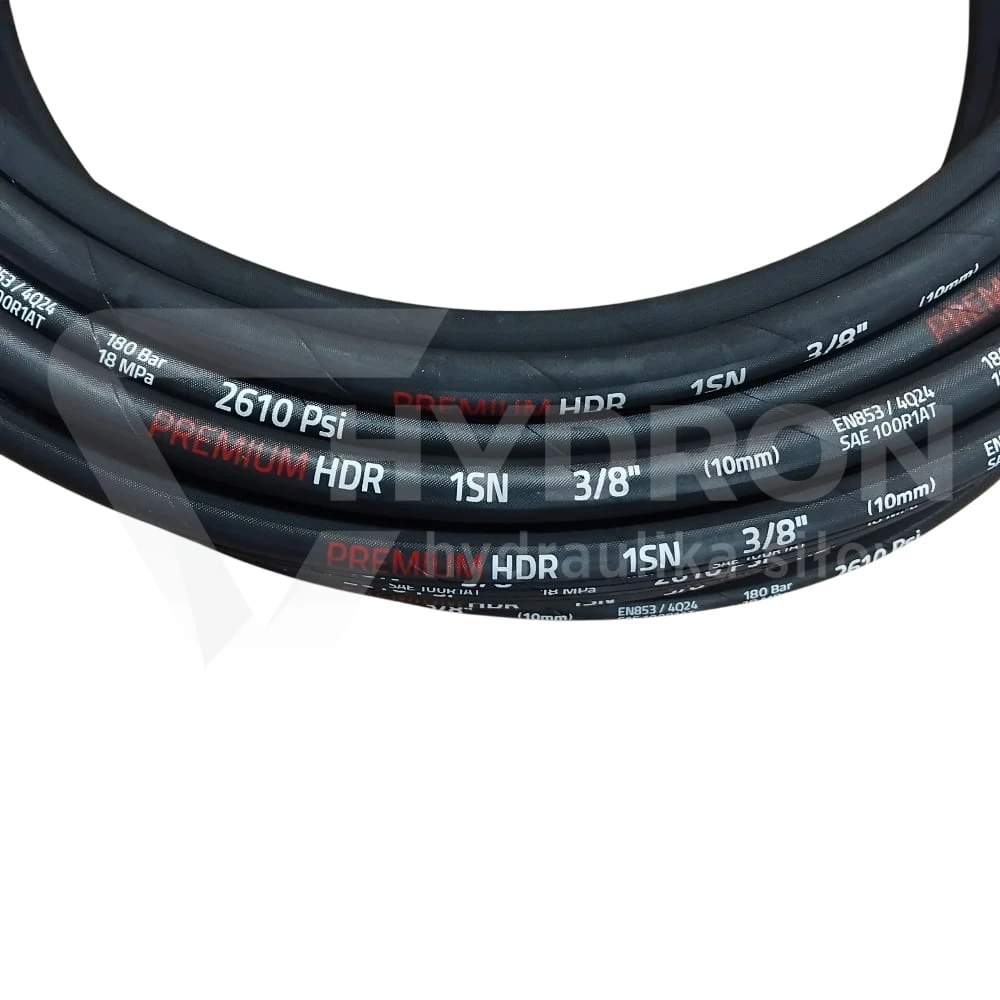

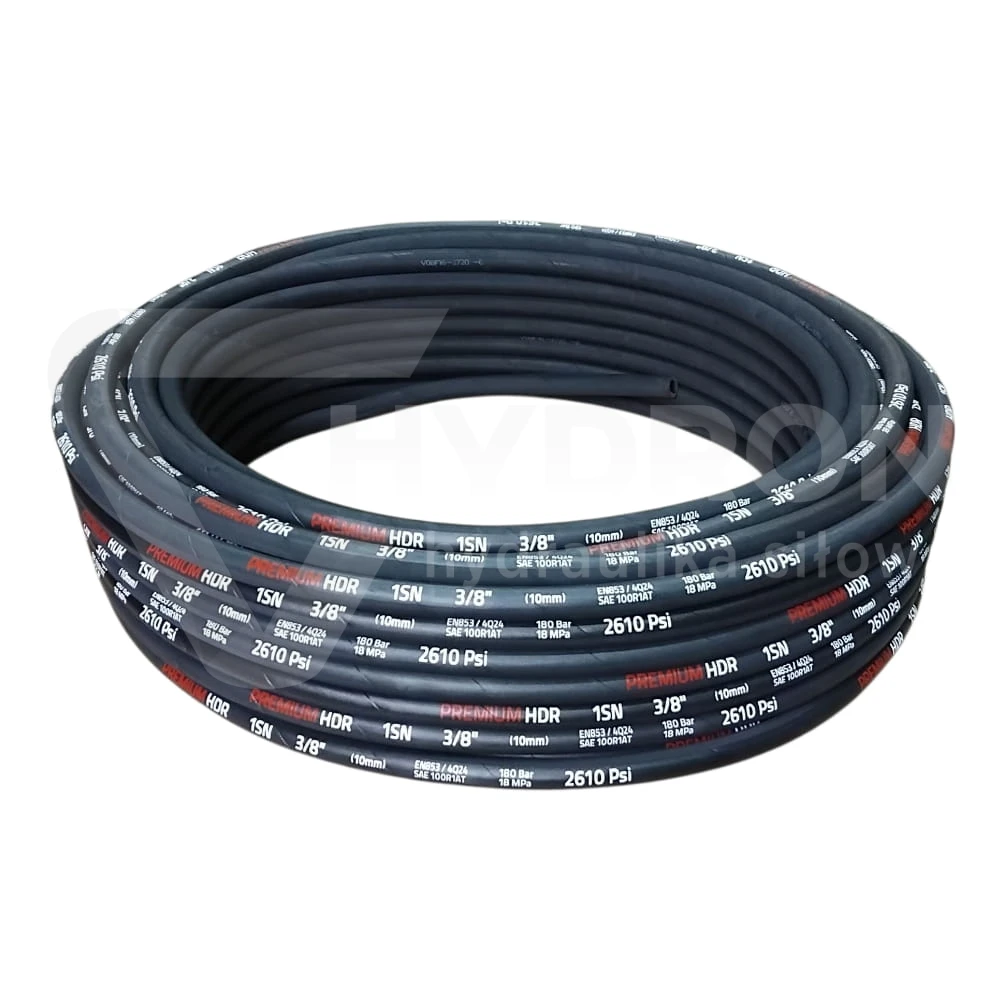

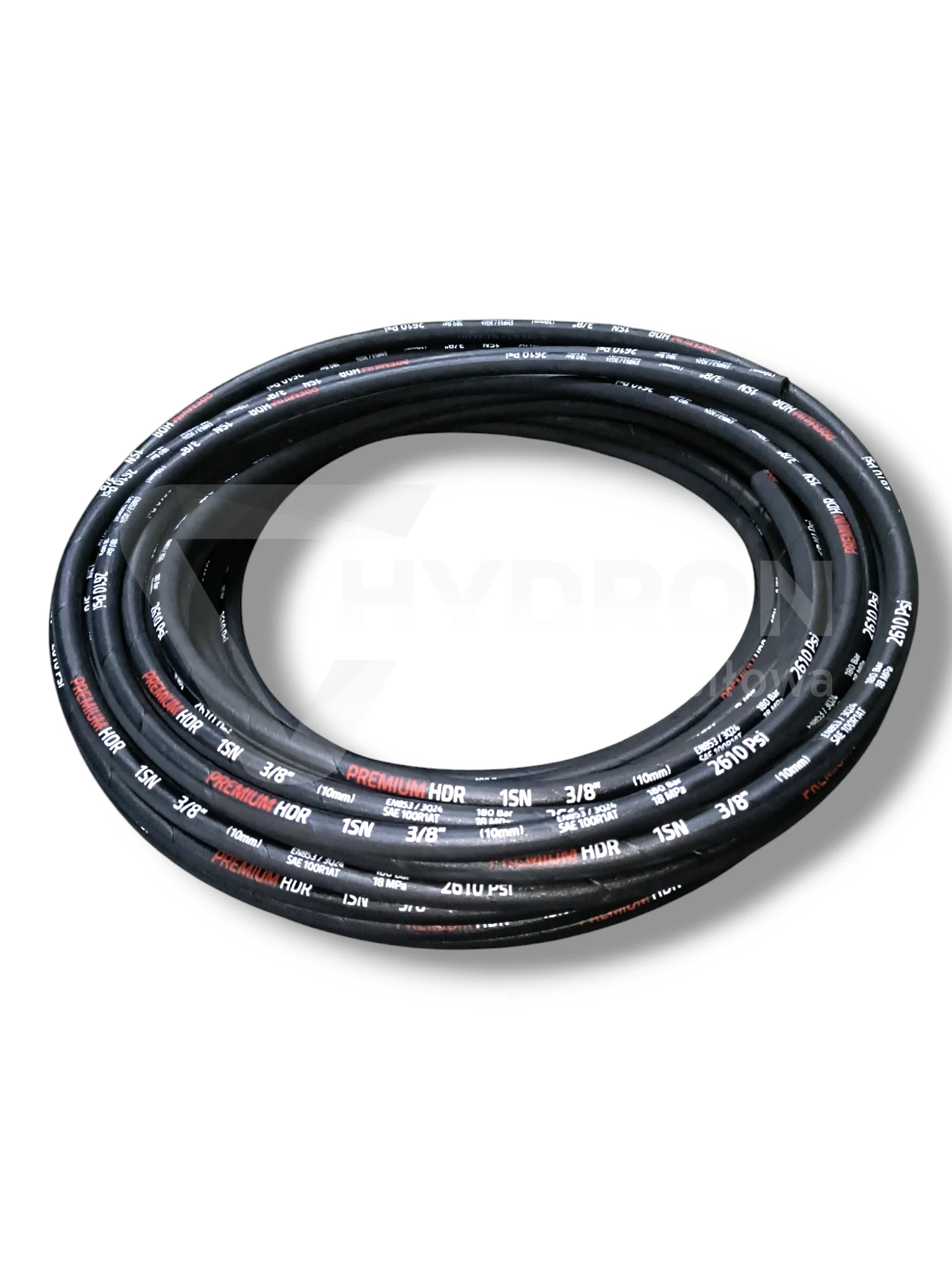

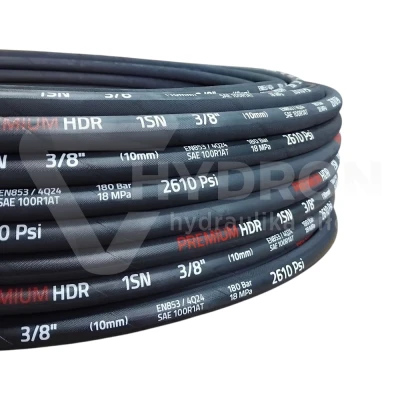

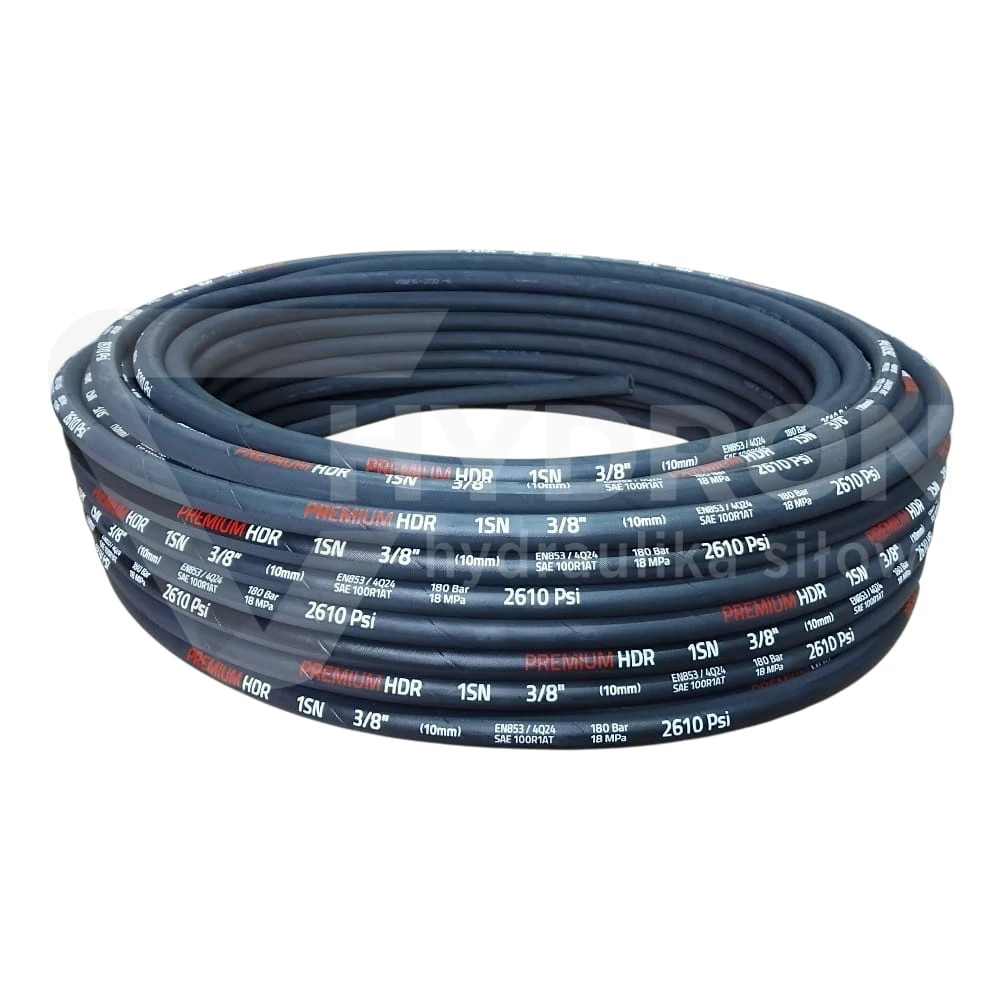

PREMIUM Wąż hydrauliczny DN10 1SN (3/8") 180 bar

Wąż hydrauliczny 1SN EN 853 / SAE J517 100R1AT
Wąż posiada CERTYFIKAT JAKOŚCI !
Wąż
występuje w oryginalnych wiązkach po 50mb ( można zamawiać mniej )
Normy: DIN EN 853 1SN / TS 6387 EN 853 1SN, SAE 100 R1 AT-R1 / ISO 1436: 2009, ISO 1307 / EN 1804-3, ISO 6805 / EN 13463-1.
Guma barwy czarnej z kauczuku syntetycznego odporna na działanie olejów i wody.

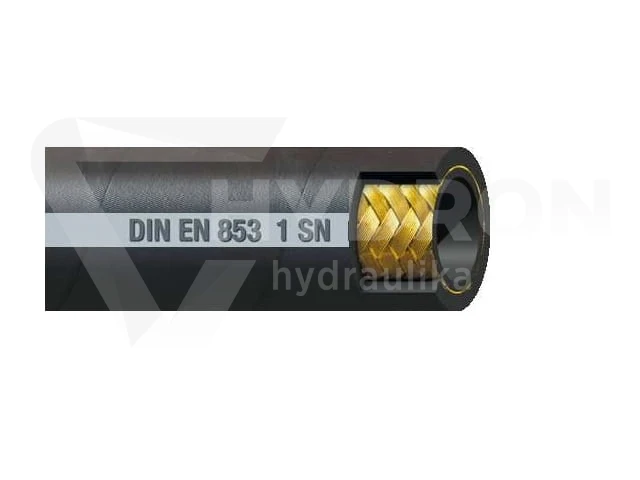

Wzmocnienie
Jeden oplot z drutu stalowego o wysokiej wytrzymałości.
Warstwa zewnętrzna
Guma barwy czarnej z kauczuku syntetycznego odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu.
ZASTOSOWANIE
Węże mogą być stosowane do:
- płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C),
- roztworów wodnych (od -40°C do +70°C),
- wody (od 0°C do +70°C),
- sprężonego powietrza (od 0°C do +80°C).
Węże nie są przeznaczone do płynów zawierających olej rycynowy i estry.
TEMPERATURA PRACY
Od -40°C do +100°C Krótkotrwale do +125°C

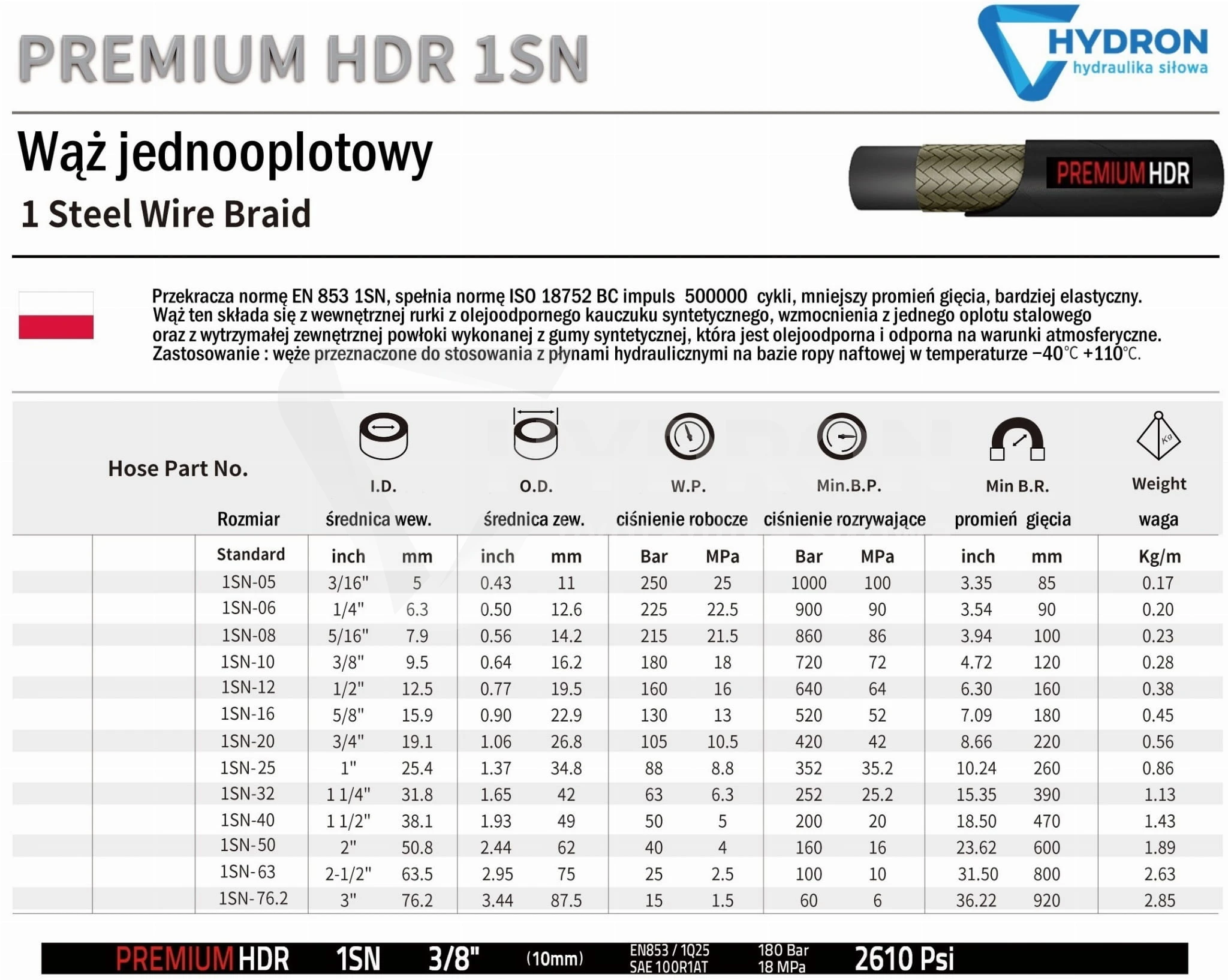

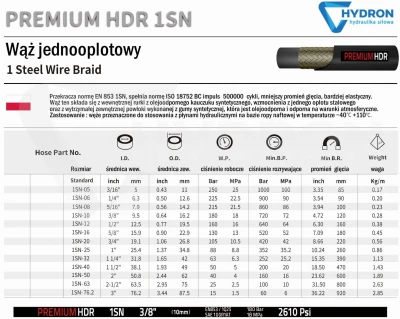

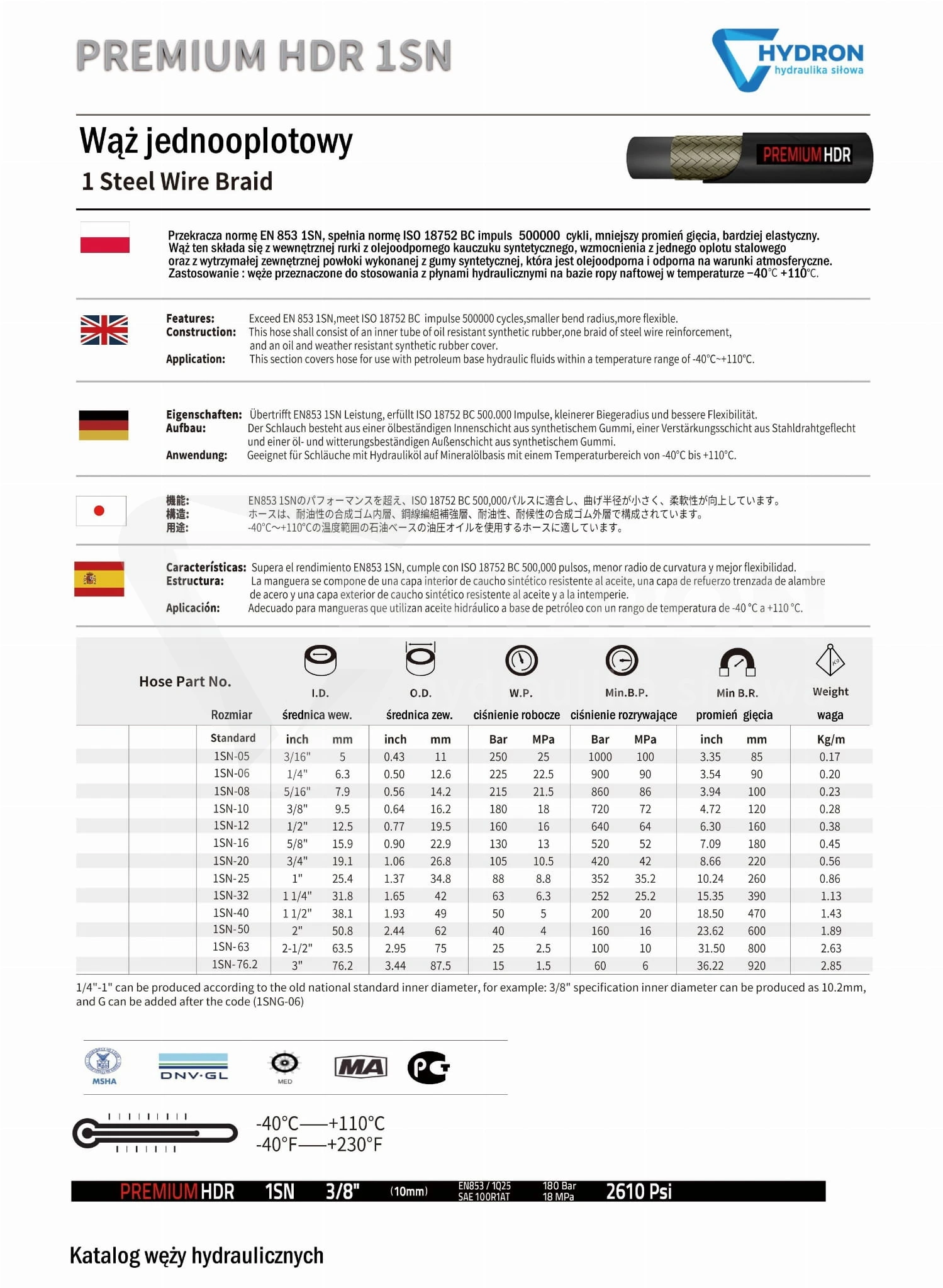

Nominalna średnica wewnętrzna |
Średnica zewnętrzna oplotu metalowego min. |
Średnica zewnętrzna oplotu metalowego maks. |
Średnica zewnętrzna maks. |
Ciśnienie robocze |
Ciśnienie rozrywające |
Najmniejszy promień zgięcia |
Waga | |||
mm |
cal |
min. |
maks. |
mm |
mm |
mm |
bar |
bar |
mm |
kg/m |
5 |
3/16 |
4,6 |
5,4 |
9,0 |
10,0 |
12,5 |
250 |
1000 |
90 |
0,18 |
6 |
1/4 |
6,2 |
7,0 |
10,6 |
11,6 |
14,1 |
225 |
900 |
100 |
0,22 |
8 |
5/16 |
7,7 |
8,5 |
12,1 |
13,3 |
15,7 |
215 |
860 |
115 |
0,26 |
10 |
3/8 |
9,3 |
10,1 |
14,5 |
15,7 |
18,1 |
180 |
720 |
130 |
0,34 |
12 |
1/3 |
12,3 |
13,5 |
17,5 |
19,1 |
21,4 |
160 |
640 |
180 |
0,42 |
16 |
5/8 |
15,5 |
16,7 |
20,6 |
22,2 |
24,5 |
130 |
520 |
200 |
0,51 |
19 |
3/4 |
18,6 |
19,8 |
24,6 |
26,2 |
28,5 |
105 |
420 |
240 |
0,68 |
25 |
1 |
25,0 |
26,4 |
32,5 |
34,1 |
36,6 |
88 |
350 |
300 |
1,02 |
31 |
1/4 |
31,4 |
33,0 |
39,3 |
41,7 |
44,8 |
63 |
250 |
420 |
1,31 |
