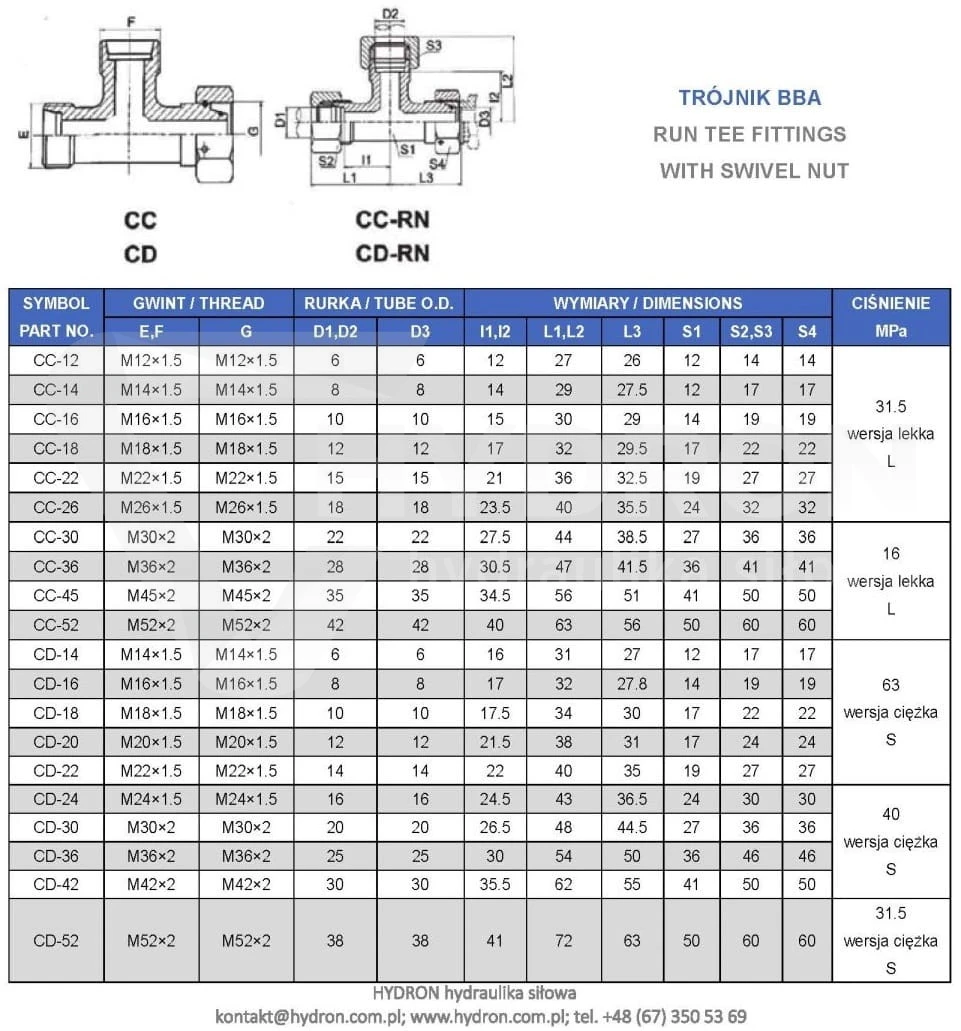

Trójnik BBA M18x1,5 10S
5
Dane techniczne
| Typ złącza | trójnik |
| Rozmiar gwintu 1 | M18x1,5 |
| Rozmiar gwintu 1 w milimetrach | 17,6-17,9zew./16,2-16,6wew. |
| Rozmiar gwintu 2 | M18X1,5 |
| Gwint gwintu 2 w milimetrach | nie dotyczy |
| Przeznaczenie | jako złączka ( łączenie ) |
| Ciśnienie pracy | 630 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | brak danych |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN421-10S |
| Oznaczenie wg VITILLO | TME10SFE10SB.1 |
| Oznaczenie wg CAST | 604616.1 |
| Oznaczenie wg PARKER ERMETO | XEL 10-S |
| Oznaczenie alternatywne | CD-18 |
Opis
Trójnik BBA M18x1,5 10S
Złącze trójnikowe niesymetryczne nakrętne
Adjustable male stud barrel tee
Trójnik BBA - niesymetryczny nastawny z gwintami metrycznymi
Zastosowanie:
Posiada szerokie zastosowanie w
układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i
przemyśle.
Trójnik wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym
przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych
lub do łączenia z innymi złączami z tym samym stożkiem.
Nie posiada
uszczelnień oraz nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy
rozdzielacza.
Dodatkowe
informacje:
Średnica gwintu M18x1.5 mierzona suwmiarką:
Średnica
zewnętrzna [mm]: 17,6 - 17,9
Średnica wewnętrzna [mm]: 16,2 -
16,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy
dla normy polskiej) z uszczelnieniem o-ring
Gwint na stopce i na jednym
boku: zewnętrzny metryczny 18x1.5
Gwint na drugim boku: wewnętrzny
metryczny 18x1.5
Wersja: ciężka
Ciśnieni pracy: 630 bar
Typ cieczy: olej
hydrauliczny
Wykonanie : stal automatowa pokryta ocynkiem.
Temperatura pracy : - 40 + 120
oznaczenie wgErmetto: XEL 10-S
oznaczenie wg Rastelli-Raccordi: TN421-10S
oznaczenie wg Cast : 604616.1
oznaczenie wg Vitillo: TME10SFE10SB.1
SYMBOL : CD-18
Zdjęcie poglądowe ze względu na różny
proces technologiczny złączka może zostać dostarczona w innej wersji
wizualnej.
