PODSTAWOWE INFORMACJE TECHNICZNE :
Złączka prosta BB M26X1,5 18L
5
Dane techniczne
| Typ złącza | proste |
| Gwint 1 | M26x1,5 |
| Gwint 1 ( mm ) | 25,6-25,9zew./24,2-24,6wew. |
| Gwint 2 | M26X1,5 |
| Przeznaczenie | jako złączka lub przyłączka |
| Ciśnienie pracy | 315 bar |
| Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
| Polska Norma | PN-65 M73140 Przyłączki proste |
| Temperatura pracy | -20°C do + 120°C |
| Zabezpieczenie | ocynk ( w pasywacji białej ) |
| Materiał | stal automatowa |
| Oznaczenie wg RASTELLI RACCORDI | TN98-18L |
| Oznaczenie wg CAST | 103509.1 |
| Oznaczenie wg PARKER ERMETO | G18L |
| Oznaczenie alternatywne | XG 18-L |
Opis
Złączka prosta BB M26X1,5 18L

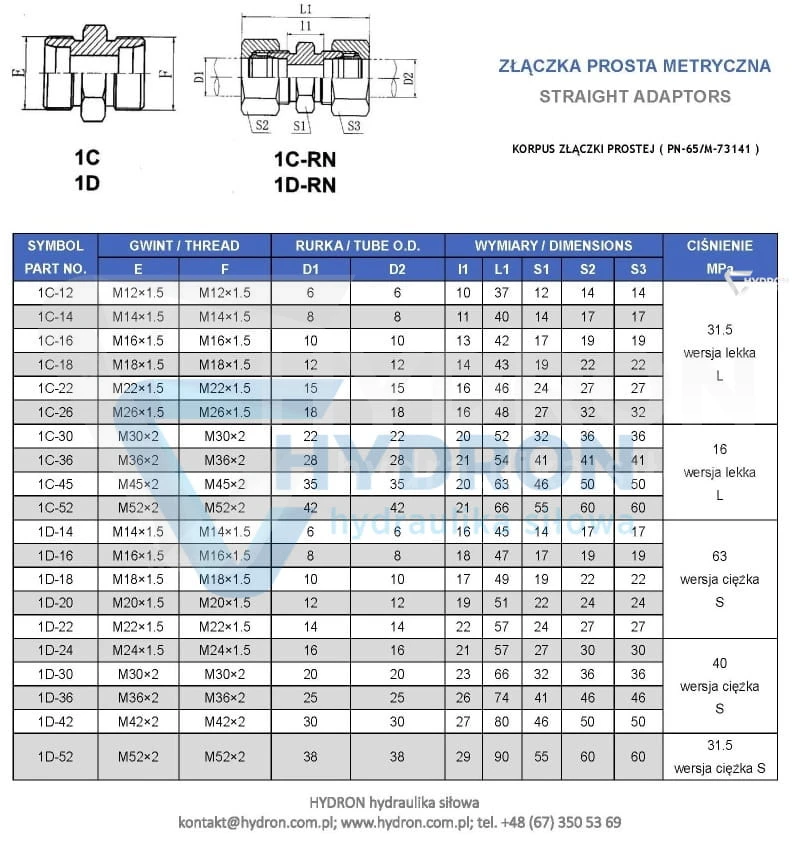

KORPUS ZŁĄCZKI PROSTEJ BB [ STRAIGHT METRIC UNION ]
Wykonane według Polskiej Normy : PN-65/M-73141
Wykonanie według DIN 2353
Zastosowanie:
Posiada szerokie zastosowanie w układach
hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i
przemyśle.
Złącze znormalizowana wersja lekka ze stożkowym
samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch
przewodów lub do łączenia z innymi złączami z tym samym systemem
stożkowym.
Pomocne
dane:
Średnica gwintu M26x1,5
Średnica zewnętrzna [mm]: 25,6 –
25,9
Średnica wewnętrzna [mm]: 24,2 – 24,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy
dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny
26X1,5
Gwint z drugiej strony: zewnętrzny metryczny 26x1,5
Wersja:
lekka
Ciśnienie nominalne: 315bar
Typ cieczy: olej
hydrauliczny
Słowa kluczowe: nypel metryczny, złączka BB, łącznik metryczny, złączka prosta.
oznaczenie wg Ermetto : XG 18-L | G18L
oznaczenie wg Rastelli-Raccordi : TN98-18L
oznaczenie wg parker : G18LCF
oznaczenie wg Cast : 103509.1
SYMBOL: 1C-26
* Złącze proste / Straight coupling
* Złącze proste Typ: Tn98
* G Złączka prosta / Końcówki EO ze stożkiem 24°
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
Opinie o produkcie (0)
Produkty powiązane
Złączka grodziowa M26X1,5 18L
Rura stalowa precyzyjna 18x2 37.4 ocynk 313bar
Rura stalowa precyzyjna 18x2,5 37.4 czarna 392bar
Rura stalowa precyzyjna 18x3 ocynk 409bar
Rura stalowa precyzyjna 18x1,5 ocynk 235bar

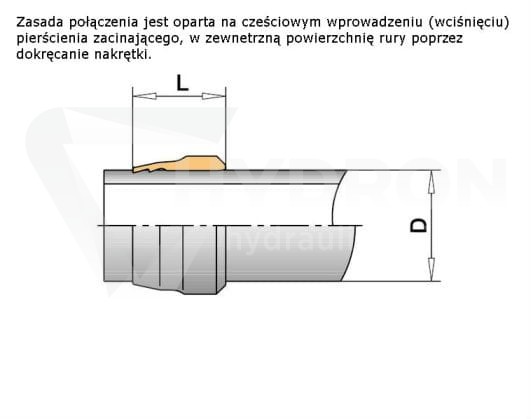

Pierścień zacinający na rurkę 18L
Kolanko BB 90° M26X1,5 18L
Mufa ( mufka ) gwintowana M26X1,5
Złączka AA M26x1,5 18L
Złączka AB M26x1,5 18L
Końcówka DKM / WNP DN16 M26x1,5
Końcówka DKOL DN16 18L M26x1,5
Korek stożkowy VKA DKOL pod nakrętke M26X1,5 18L
Podkładka miedziana CU 26X32X1,5 (gwint M26)
Końcówka DKOL DN20 18L M26X1,5

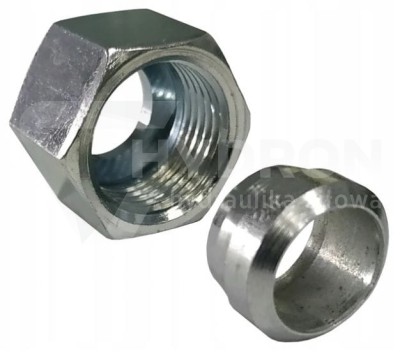

Nakrętka złączna+pierścień M26x1,5 na rurkę 18L
