Końcówka DKOL 45° DN20 22L M30x2
5
Dane techniczne
| Średnica węża (wewnętrzna) Ø | Fi 20 mm = DN19/20 ( 3/4" ) |
| Wersja końcówki | końcówka kątowa 45° |
| Rodzaj gwintu | gwint metryczny |
| Typ gwintu | gwint wewnętrzny (GW) |
| Rozmiar gwintu | M30x2 |
| Rozmiar stożka (dla metrycznych) | 22L ( wersja lekka ) |
| Maksymalne ciśnienie końcówki | 160 bar |
| Typ uszczelnienia końcówki | na stożku 24° |
| Wykonanie | stal automatowa |
| Temperatura pracy | -20°C do + 120°C |
| Oznaczenie wg Cast | 801227 |
| Oznaczenie wg Vitillo | F45E1230L22 |
| Oznaczenie wg Manuli | M21543-12-30 |
| Oznaczenie wg RASTELLI RACCORDI | 600642212 / TFF4E22LS12 |
| Oznaczenie alternatywne | 6041.91.95.2000 / 20441-30-12T |
| Oznaczenie grupy końcówki | P55 - DKOL45, DKOS45 |
| Zabezpieczenie antykorozyjne | ocynk ( w pasywacji białej ) |
| Przeznaczenie | zaciskanie na wężach hydraulicznych |
| Pasuje do węży | 1SC, 2SC, 1SN, 2SN, 4SP, 4SH |
Opis

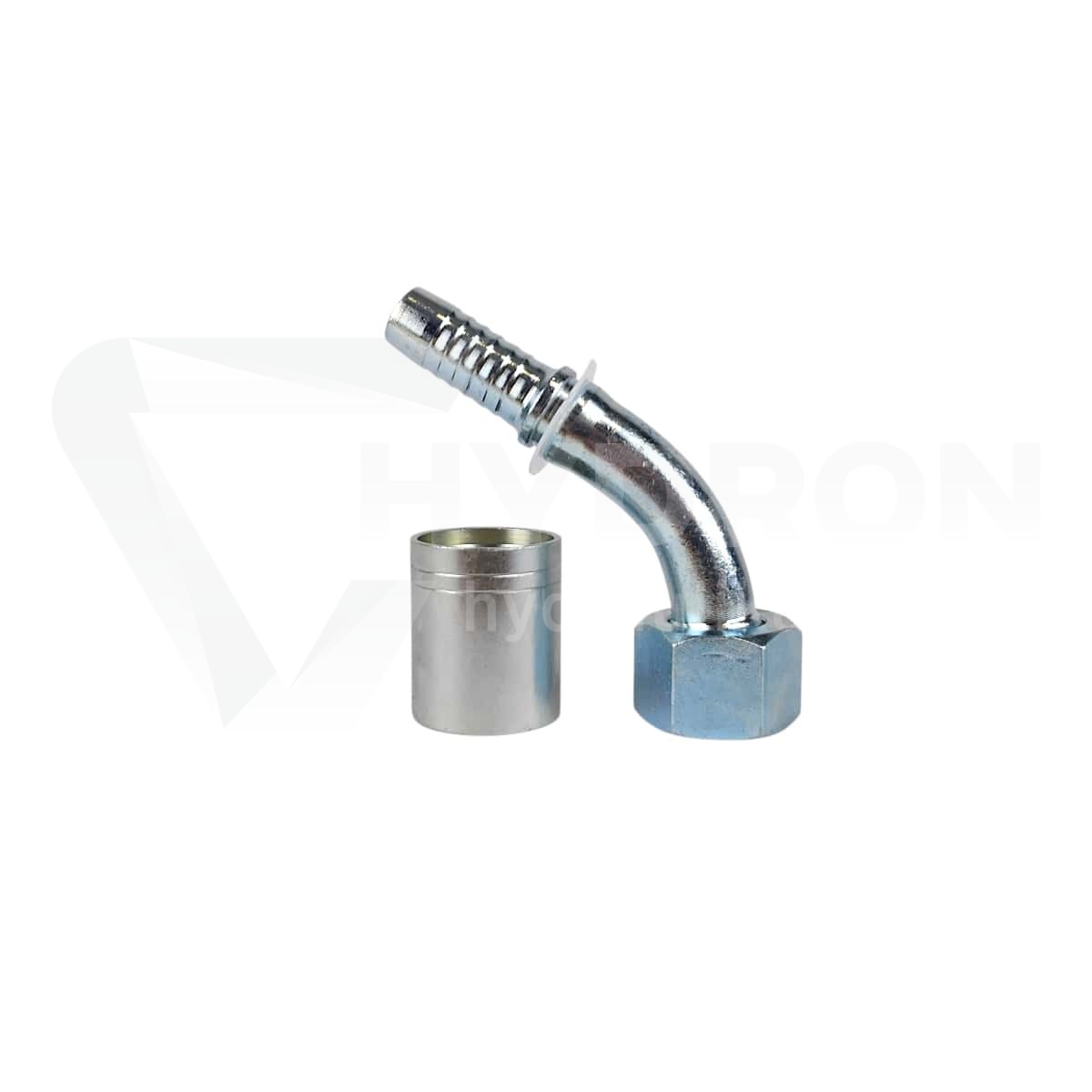

Końcówka DKOL 45° DN20 22L M30x2
Końcówka DKOL 45° DN20 22L M30x2 to element złączny przeznaczony do zaciskania na wężach hydraulicznych niskiego i średniego ciśnienia. Dzięki konstrukcji pod kątem 45° umożliwia wygodne prowadzenie przewodów w ciasnych przestrzeniach i ułatwia montaż w trudno dostępnych miejscach. Końcówka DKOL 45° wykonana została zgodnie z normą DIN 2353 i wyposażona w żeński gwint metryczny z pierścieniem uszczelniającym. Jest to rozwiązanie powszechnie stosowane w układach hydraulicznych maszyn budowlanych, przemysłowych oraz pojazdów specjalistycznych. Kąt 45° zapewnia elastyczność montażu w instalacjach o ograniczonej przestrzeni. Typ DKOL oznacza złącze z pierścieniem uszczelniającym typu L (lekkiego), które zapewnia skuteczne uszczelnienie połączenia bez potrzeby stosowania dodatkowych elementów. Wysoka jakość wykonania i precyzja gwintu gwarantują niezawodność nawet przy intensywnej eksploatacji. Produkt przystosowany jest do pracy z typowymi tulejkami zaciskowymi, dostępnymi również w ofercie Hydron. W odróżnieniu od wielu tanich zamienników, końcówki dostępne w sklepie Hydron pochodzą od sprawdzonych dostawców i są w pełni kompatybilne z pozostałymi elementami układu hydraulicznego. Dzięki temu możesz liczyć na pełną szczelność i bezpieczeństwo pracy w trudnych warunkach. Hydron oferuje także fachową pomoc w doborze odpowiednich komponentów oraz szybki czas realizacji zamówień.
Zastosowanie
Końcówki DKOL 45° są powszechnie używane w układach hydrauliki siłowej, zwłaszcza tam, gdzie wymagane są kompaktowe rozwiązania i precyzyjne prowadzenie przewodów. Znajdują zastosowanie w instalacjach maszyn rolniczych, leśnych, przemysłowych oraz pojazdach specjalnych i sprzęcie budowlanym.
Parametry techniczne:
- Wykonanie: stal automatowa ocynkowana
- Gwint: wewnętrzny M30x2 22L (typ lekki)
- Typ końcówki / elementu: P55 DKOL 45°
- Uszczelnienie: na stożku 24° z oringiem
- Średnica nominalna: DN20 / 20mm / 3/4"
- Maksymalne ciśnienie robocze: 160 bar
- Zastosowanie: do przewodów hydraulicznych wysokociśnieniowych
- Norma: ISO 8434-1 (DIN 2353)
- Oznaczenie alternatywne: 6041.91.95.2000
- Oznaczenie alternatywne: 20441-30-12T
- Oznaczenie wg Vitillo: F45E1230L22
- Oznaczenie wg Rastelli Raccordi: 600642212 / TFF4E22LS12
- Oznaczenie wg Manuli: M21543-12-30
- Oznaczenie wg Cast: 801227
⚠ Uwaga: Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, przyłączka może zostać dostarczona w nieco innej wersji wizualnej.
