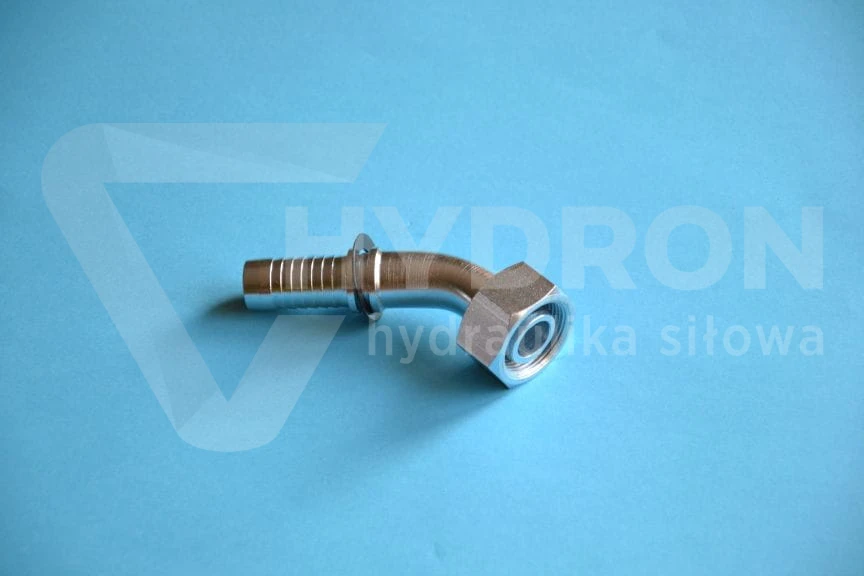

Końcówka DKOS 45° DN16 20S M30x2

Końcówka DKOS 45° DN16 20S M30x2 to wysokiej jakości element złączny stosowany w hydraulice siłowej. Służy do trwałego i szczelnego łączenia przewodów hydraulicznych w układach pod wysokim ciśnieniem. Dzięki skośnej geometrii 45° umożliwia elastyczne prowadzenie przewodów w trudniej dostępnych miejscach. Końcówka DKOS 45° została zaprojektowana z myślą o zapewnieniu maksymalnej szczelności i trwałości połączeń w układach hydraulicznych. Jest przeznaczona do zaciskania na wężach hydraulicznych o średnicy nominalnej DN16. Dzięki gwintowi wewnętrznemu M30x2 zgodnym z normą DKOS (DIN 2353), znajduje zastosowanie w wielu aplikacjach przemysłowych oraz mobilnych systemach hydraulicznych. Skośny kąt 45° ułatwia montaż w miejscach o ograniczonej przestrzeni montażowej, redukując ryzyko zagięć przewodów. Końcówka ta należy do grupy 20S, czyli serii ciężkiej, co oznacza zwiększoną wytrzymałość na ciśnienie robocze. Jej konstrukcja wykonana jest ze stali ocynkowanej, co zapewnia odporność na korozję i długotrwałą eksploatację w trudnych warunkach pracy. W porównaniu do standardowych końcówek prostych, wariant 45° umożliwia większą elastyczność montażu. Końcówki oferowane przez Hydron produkowane są z materiałów najwyższej jakości, zgodnych z normami DIN i ISO. Dzięki precyzyjnemu wykonaniu zapewniają bezproblemowe i trwałe połączenia. Produkty dostępne w sklepie Hydron są gotowe do natychmiastowej wysyłki, a każdy klient może liczyć na doradztwo techniczne i pomoc w doborze odpowiedniego rozwiązania.

Zastosowanie

Końcówki DKOS 45° DN16 20S są stosowane w układach hydraulicznych maszyn rolniczych, budowlanych, leśnych oraz w pojazdach specjalnych i instalacjach przemysłowych. Sprawdzają się tam, gdzie konieczne jest prowadzenie przewodów pod kątem i zachowanie maksymalnej szczelności przy wysokim ciśnieniu roboczym.

Parametry techniczne:

• Wykonanie: stal automatowa ocynkowana
• Gwint: wewnętrzny M30x2 20S (typ ciężki)
• Typ końcówki / elementu: P55 DKOS 45°
• Uszczelnienie: na stożku 24° z oringiem
• Średnica nominalna: DN16 / 16mm /  5/8"
• Maksymalne ciśnienie robocze: 350 bar
• Zastosowanie: do przewodów hydraulicznych wysokociśnieniowych
• Norma: ISO 8434-1 (DIN 2353)
• Oznaczenie alternatywne: 6042.91.1613
• Oznaczenie alternatywne: 20541-30-10T
• Oznaczenie wg Vitillo: F45E1030S20
• Oznaczenie wg Rastelli Raccordi: 600672010 / TFF4E20SS10
• Oznaczenie wg Manuli: M21643-10-30
• Oznaczenie wg Cast: 801225

⚠ Uwaga: Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, przyłączka może zostać dostarczona w nieco innej wersji wizualnej.
