Końcówka K42 ORFS 90° DN16 1” CATERPILLAR
5
Dane techniczne
| Średnica węża (wewnętrzna) Ø | Fi 16 mm = DN16 ( 5/8") |
| Wersja końcówki | końcówka kątowa 90° |
| Rodzaj gwintu | gwint ORFS ( amerykański ) |
| Typ gwintu | gwint wewnętrzny (GW) |
| Rozmiar gwintu | 1" ORFS |
| Maksymalne ciśnienie końcówki | 350 bar |
| Typ uszczelnienia końcówki | płaskie ( czołowe ) |
| Wykonanie | stal automatowa |
| Temperatura pracy | -20°C do + 120°C |
| Oznaczenie wg Cast | 804409 |
| Oznaczenie wg Vitillo | F90ORFS1013 |
| Oznaczenie wg Manuli | M22493-10-10 |
| Oznaczenie wg RASTELLI RACCORDI | 600121010 / TFF9O16S10 |
| Oznaczenie alternatywne | 6146.90.1600 |
| Oznaczenie grupy końcówki | K42 - ORFS90 |
| Zabezpieczenie antykorozyjne | ocynk ( w pasywacji białej ) |
| Przeznaczenie | zaciskanie na wężach hydraulicznych |
| Pasuje do węży | 1SC, 2SC, 1SN, 2SN, 4SP, 4SH |
Opis
Końcówka K42 ORFS 90° DN16 1" Caterpillar
Końcówka hydrauliczna K42 typu ORFS 90° DN16 z gwintem 1" to niezawodny element układu hydraulicznego, przeznaczony do pracy w wymagających warunkach. Jest kompatybilna z maszynami marki Caterpillar i zapewnia szczelność oraz odporność na wysokie ciśnienie. Końcówka K42 została zaprojektowana z myślą o bezpiecznym i trwałym połączeniu przewodów hydraulicznych, szczególnie w aplikacjach przemysłowych i budowlanych. Dzięki konstrukcji ORFS (O-Ring Face Seal) w wersji kolankowej 90°, umożliwia montaż w miejscach o ograniczonej przestrzeni, zapewniając jednocześnie wysoką odporność na przecieki. Precyzyjnie wykonany gwint 1" zapewnia stabilne mocowanie, a zastosowane materiały gwarantują długą żywotność w nawet najbardziej wymagających środowiskach pracy. Na tle konkurencyjnych produktów, końcówka K42 ORFS 90° wyróżnia się dokładnością wykonania oraz jakością zastosowanych materiałów. Konstrukcja z uszczelnieniem typu ORFS minimalizuje ryzyko wycieku oleju, co zwiększa niezawodność całego układu hydraulicznego. Produkt dostępny w ofercie Hydron posiada pełne wsparcie techniczne oraz jest zgodny z wymaganiami układów Caterpillar.
Zastosowanie końcówki
Końcówka K42 znajduje zastosowanie w maszynach budowlanych, koparkach, ładowarkach i innych urządzeniach marki Caterpillar. Sprawdza się w układach hydraulicznych wysokiego ciśnienia, szczególnie tam, gdzie konieczne jest kolankowe połączenie przewodu. Idealna do serwisów mobilnych, warsztatów hydrauliki siłowej i zakładów przemysłowych.
Parametry techniczne:
- Wykonanie: stal ocynkowana
- Gwint: wewnętrzny 1" ORFS
- Typ końcówki / elementu: K42 – kolanko 90° ORFS
- Standard: ORFS (O-Ring Face Seal)
- Uszczelnienie : Płaskie ( czołowe )
- Średnica nominalna: DN16 / 16mm / 5/8"
- Zastosowanie: do przewodów hydraulicznych w maszynach Caterpillar
- Maksymalne ciśnienie robocze: 350 bar
- Norma: ISO 8434-3 (SAE J1453)
- Sposób montażu: zaciskanie na przewodzie hydraulicznym
- Oznaczenie alternatywne: 6146.90.1600
- Oznaczenie wg Vitillo: F90ORFS1013
- Oznaczenie wg Cast:804409
- Oznaczenie wg Manuli: M22493-10-10
- Oznaczenie wg Rastelli Raccordi: 600121010 / TFF9O16S10

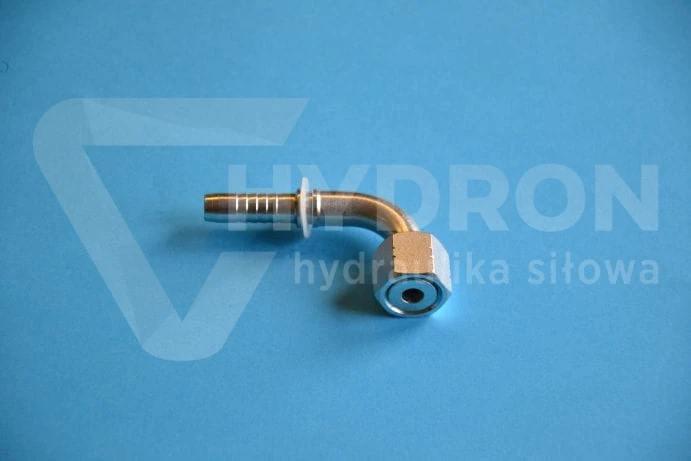

Zdjęcie poglądowe ze względu na różny proces technologiczny końcówka może zostać dostarczona w innej wersji wizualnej.
