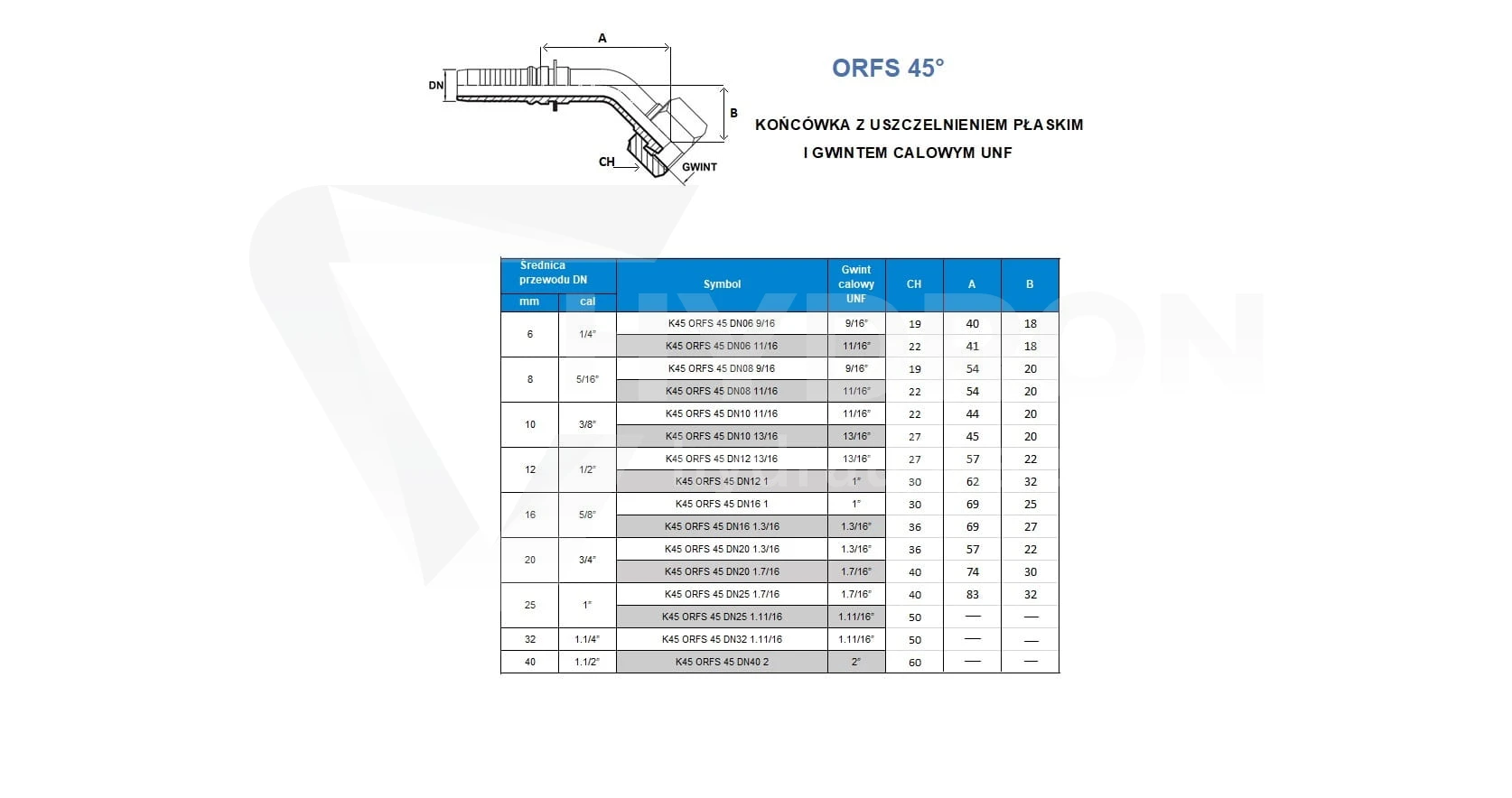

Końcówka K45 ORFS 45° DN20 1.3/16” CATERPILLAR

Dostępność: towar na magazynie
Cena: 26,56 zł 26.56
Cena netto: 21,59 zł
ilość szt.
Zyskujesz 0 pkt [?]
Pobierz kartę katalogową PDF
Ocena: 5
Producent: HYDRON
Kod produktu: K45 24241-12-12T
Kod EAN: 2000010002658

Dane techniczne

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki końcówka kątowa 45°
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.3/16'' UNF
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C
Oznaczenie wg Cast 804511
Oznaczenie wg Vitillo F45ORFS1214
Oznaczenie wg Manuli M22443-12-12
Oznaczenie wg RASTELLI RACCORDI 600131212 / TFF4O19S12
Oznaczenie alternatywne 6146.91.2000
Oznaczenie grupy końcówki K45 - ORFS45
Zabezpieczenie antykorozyjne ocynk ( w pasywacji białej )
Przeznaczenie zaciskanie na wężach hydraulicznych
Pasuje do węży 1SC, 2SC, 1SN, 2SN, 4SP, 4SH
Opis

Końcówka K45 ORFS 45° DN20 1.3/16" Caterpillar



Końcówka hydrauliczna K45 ORFS 45° DN20 1.3/16" Caterpillar to wysokiej klasy element do zaciskania przewodów hydraulicznych, zaprojektowany z myślą o zapewnieniu maksymalnej szczelności i trwałości. Dzięki zastosowaniu kąta 45°, końcówka umożliwia łatwe prowadzenie instalacji nawet w ograniczonych przestrzeniach, co zwiększa wygodę montażu i wydajność układu hydraulicznego. Końcówka K45 ORFS 45° DN20 1.3/16" jest powszechnie stosowana w hydraulice siłowej maszyn budowlanych, w tym w urządzeniach marki Caterpillar. Dzięki zastosowaniu standardu ORFS (O-Ring Face Seal) gwarantuje doskonałą szczelność i odporność na wysokie ciśnienia robocze. Produkt wykonano z wysokiej jakości stali, co zapewnia trwałość oraz odporność na korozję i uszkodzenia mechaniczne. Kąt 45° umożliwia łatwe połączenie przewodów w trudno dostępnych miejscach, co jest istotne w kompaktowych układach hydraulicznych. Końcówka K45 pasuje do przewodów o średnicy nominalnej DN20 i posiada gwint 1.3/16". Zakucie hydrauliczne K45 wyróżnia się wysoką jakością wykonania oraz zastosowaniem standardu ORFS, co znacząco minimalizuje ryzyko wycieków nawet przy dużych obciążeniach ciśnieniowych. Dzięki precyzyjnej produkcji, końcówka zapewnia idealne dopasowanie do przewodów oraz komponentów układu hydraulicznego. W ofercie Hydron dostępne są również inne warianty końcówek ORFS, co umożliwia kompleksowe dopasowanie elementów instalacji. Końcówka jest objęta wsparciem technicznym oraz pochodzi od zaufanego dostawcy z blisko 20-letnim doświadczeniem w hydraulice siłowej.



Zastosowanie końcówki

Końcówka K45 ORFS 45° DN20 1.3/16" znajduje zastosowanie w układach hydrauliki siłowej maszyn budowlanych, rolniczych i przemysłowych. Jest szczególnie polecana do instalacji w miejscach o ograniczonej przestrzeni, gdzie niezbędne jest zastosowanie końcówek kątowych. Idealnie sprawdza się w naprawach i modernizacjach układów hydraulicznych Caterpillar oraz innych maszyn wykorzystujących standard ORFS.



Parametry techniczne:

  • Wykonanie: stal ocynkowana
  • Gwint: wewnętrzny 1.3/16"
  • Typ końcówki / elementu: ORFS 45°
  • Uszczelnienie : Płaskie ( czołowe )
  • Średnica nominalna: DN20 / 20mm / 3/4"
  • Zastosowanie: do przewodów hydraulicznych wysokociśnieniowych, maszyn budowlanych
  • Maksymalne ciśnienie robocze: 350 bar
  • Norma: ISO 8434-3 (SAE J1453)
  • Sposób montażu: Zaciskanie na wężu hydraulicznym
  • Oznaczenie alternatywne: 6146.91.2000
  • Oznaczenie wg Vitillo: F45ORFS1214
  • Oznaczenie wg Cast: 804511
  • Oznaczenie wg Manuli: M22443-12-12
  • Oznaczenie wg Rastelli Raccordi: 600131212 / TFF4O19S12



⚠ Uwaga: Zdjęcie poglądowe – ze względu na różnice w procesie technologicznym, przyłączka może zostać dostarczona w nieco innej wersji wizualnej.
