PODSTAWOWE INFORMACJE TECHNICZNE :

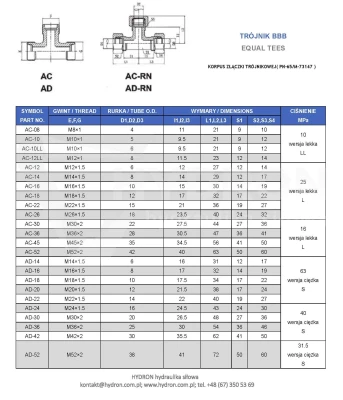

Trójnik BBB M22X1,5 15L

Name: HYDRON hydraulika siłowa
Address: ul. Kujańska 6a, Złotów, 77-400, PL
Telephone: +48 (67) 350 53 69
Price range: $$

Dostępność: towar na magazynie

Cena: 17,98 zł 17.98

Cena netto: 14,62 zł

ilość szt.

Zyskujesz 0 pkt []

Pobierz kartę katalogową PDF

Ocena:

Producent:

Kod produktu: PN-147 M18/M18 AC-22

Kod EAN: 2000010000272

Dane techniczne

Typ złącza	trójnik
Gwint 1	M22x1,5
Gwint 1 ( mm )	21,6-21,9zew./20,2-20,6wew.
Gwint 2	M22X1,5
Przeznaczenie	jako złączka ( łączenie )
Ciśnienie pracy	315 bar
Norma wykonania	Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma	PN-65 M73147 Złączki trójnikowe
Temperatura pracy	-20°C do + 120°C
Zabezpieczenie	ocynk ( w pasywacji białej )
Materiał	stal automatowa
Oznaczenie wg RASTELLI RACCORDI	TS100-15L
Oznaczenie wg CAST	103908.1
Oznaczenie wg PARKER ERMETO	T15L
Oznaczenie alternatywne	XT 15-L

Opis

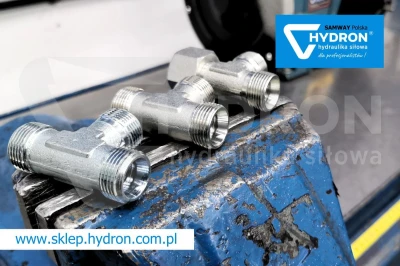

Trójnik BBB M22X1,5 15L

ZŁĄCZE HYDRAULICZNE TRÓJNIK BBB M22X1,5

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.
Złącze trójnikowe, znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia trzech przewodów hydraulicznych lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Nie posiada gumowych uszczelnień oraz miejsc pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza.

Pomocne dane:

Średnica gwintu M22X1,5
Średnica zewnętrzna [mm]: 21,6 - 21,9

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint ze wszystkich stron: zewnętrzny metryczny M22X1,5
Wersja: lekka
Ciśnienie: 250bar
Typ cieczy: olej hydrauliczny

Materiał:
stal automatowa pokryta ocynkiem

Wykonane według Polskiej Normy : PN-65/M-73147

Istnieje możliwość zamówienia kompletów :

Wersja A – Korpus złączki trójnikowej + 3 x pierścień zacinający + 3 x nakrętka

Wersja B – Korpus złączki trójnikowej + 3 x końcówka kulista + 3 x nakrętka

W ofercie posiadamy również złączki trójnikowe z gwintami calowymi oraz JIC.

oznaczenie wg Ermetto : XT 15-L | T15L

oznaczenie wg Rastelli-Raccordi : TS100-15L

oznaczenie wg Cast : 103908.1

SYMBOL : AC-22

Złączka trójnikowa

Złącze trójnikowe / Equal Cross

TN 100

Opinie o produkcie (0)

Produkty powiązane

Trójnik AAA M22x1,5 15L

Trójnik metryczny z 3 nakrętkami popularnie nazywany trójnikiem AAA. Wykonanie stal automatowa pokryta ocynkiem

Cena: 48,19 zł (netto: 39,18 zł )

Trójnik BBA M22x1,5 15L

Trójnik BBA - niesymetryczny nastawny z gwintami METRYCZNYMI. Wykonanie : stal automatowa pokryta ocynkiem. Oznaczenie : XEL 15L CC-22

Cena: 21,08 zł (netto: 17,14 zł )

Trójnik BAB M22x1,5 15L

Trójnik metryczny służy do łączenia części układów hydraulicznych, w których po obu stronach znajduje się gwint zewnętrzny, natomiast trzeci gwint jest wewnętrzny. TRÓJNIK NASTWANY SYMETRYCZNY XET15L CF ( M22X1,5 ) BC-22

Cena: 26,19 zł (netto: 21,29 zł )

Kolanko BB 90° M22X1,5 15L

Złączki z dwoma gwintami zewnętrznymi metrycznymi M22x1,5 15L. Stal automatowa pokryta ocynkiem. Oznaczenie alternatywne TN99-15L 1C9-22

Cena: 10,54 zł (netto: 8,57 zł )

Złączka czwórnik M22X1,5 15L

Złączka czwórnikowa nazywana popularnie czwórnikiem z 4 gwintami zewnętrznymi w tym samym rozmiarze. Oznaczenie alternatywne XC-22

Cena: 57,23 zł (netto: 46,53 zł )

Nakrętka złączna M22x1,5 na rurkę 15L

Nakrętka z gwintem metrycznym ( pod pierścień zacinający ) do łączników wg normy DIN 2353 ( Polska norma PN-65/M-73139 ), typ M. Występuje jako: LL (seria bardzo lekka), L (seria lekka), S (seria ciężka). Materiał: stal. Oznaczenie: NL-22

Cena: 4,06 zł (netto: 3,30 zł )

Pierścień zacinający na rurkę 15L

Pierścień zacinający do gniazda 24° złączy DIN 2353 ( Polska Norma PN-65/M-73137 ) Materiał: stal węglowa, ocynkowana. Oznaczenie: RL-15, 100108

Cena: 3,00 zł (netto: 2,44 zł )

Rura stalowa precyzyjna 15x1,5 ocynk 282bar

Rura precyzyjna do hydrauliki siłowej 15x1,5 37,4 ocynkowana

Cena: 27,80 zł (netto: 22,60 zł )

Rura stalowa precyzyjna 15x2 37.4 ocynk 376bar

Rura stalowa precyzyjna 15x2 37.4 ocynk. Ciśnienie pracy 376bar

Cena: 38,81 zł (netto: 31,55 zł )

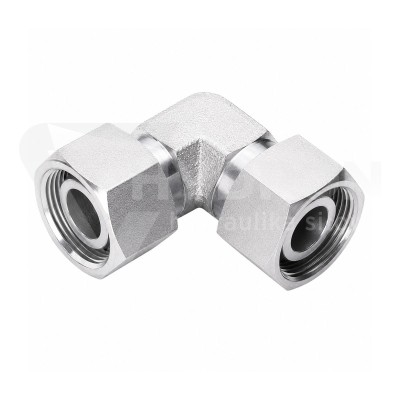

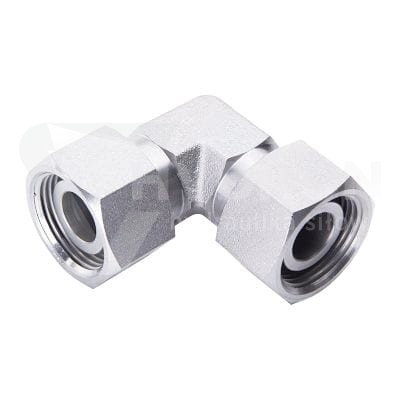

Kolanko AA 90° M22X1,5 15L

Kolanko AA z dwoma nakrętkami metrycznymi M22X1,5 15L.

Cena: 30,12 zł (netto: 24,49 zł )

Kolanko AB 45° M22X1,5 15L

Kolanko AB pod kątem 45 stopni. Z jednej strony nakrętka z drugiej gwint zewnętrzny M22x1,5 stożek 15L. Wykonanie ze stali automatowej.

Cena: 34,53 zł (netto: 28,07 zł )

Kolanko AB 90° M22x1,5 15L

Kolanko AB nastawne ( ustawne ) metryczne. Z jednej strony nakrętka z drugiej gwint zewnętrzny. Wykonanie stal automatowa pokryta ocynkiem. XEW 15L CF (M22X1,5) TN419-15L 2C9-22

Cena: 19,58 zł (netto: 15,92 zł )

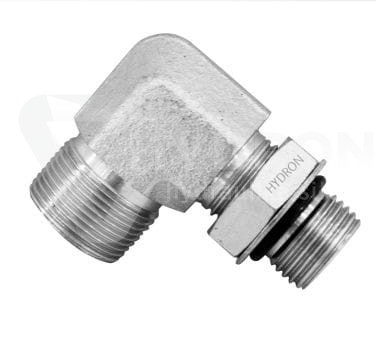

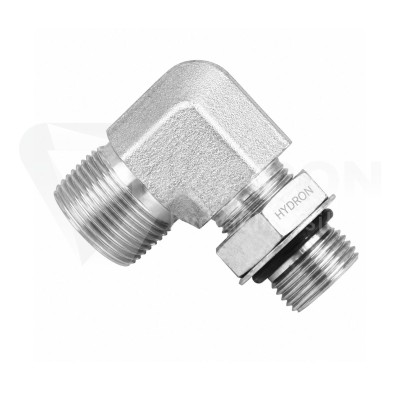

Przyłączka kolankowa 90° M22X1,5/M22X1,5 15L
