PODSTAWOWE INFORMACJE TECHNICZNE :
Trójnik BBA M24x1,5 16S
Dane techniczne
Typ złącza | trójnik |
Gwint 1 | M24x1,5 |
Gwint 1 ( mm ) | 23,6-23,9zew./22,2-22,6wew. |
Gwint 2 | M24X1,5 |
Przeznaczenie | jako złączka ( łączenie ) |
Ciśnienie pracy | 400 bar |
Norma wykonania | Metryczne DIN 2353 (PN-EN ISO 8434-1) |
Polska Norma | brak danych |
Temperatura pracy | -20°C do + 120°C |
Zabezpieczenie | ocynk ( w pasywacji białej ) |
Materiał | stal automatowa |
Oznaczenie wg RASTELLI RACCORDI | TN421-16S |
Oznaczenie wg CAST | 604619.1 |
Oznaczenie alternatywne | XEL 16-S |

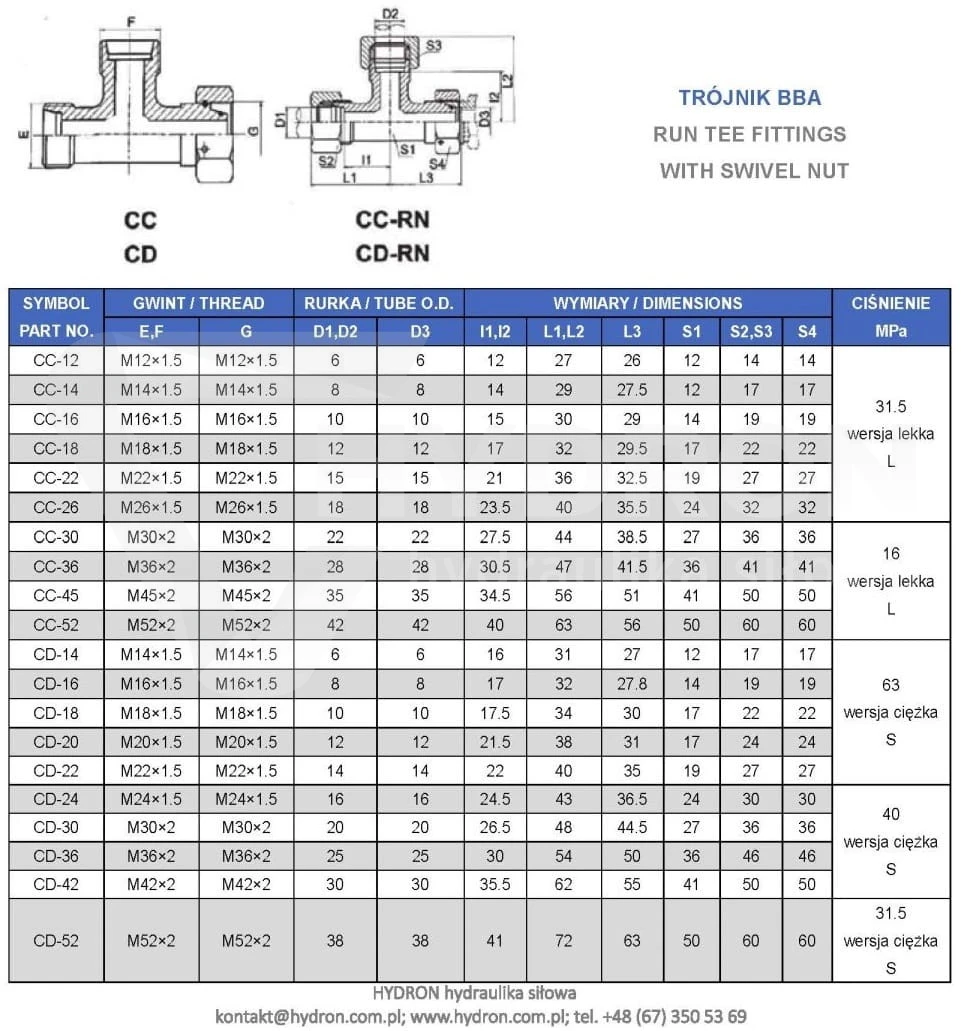

Trójnik BBA M24x1,5 16S
Złącze trójnikowe niesymetryczne nakrętne
Adjustable male stud barrel tee
Trójnik BBA - niesymetryczny nastawny z gwintami metrycznymi
Zastosowanie:
Posiada szerokie zastosowanie
w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie,
budownictwie i przemyśle.
Trójnik wersja lekka ze stożkowym
samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do
łączenia trzech przewodów hydraulicznych lub do łączenia z innymi
złączami z tym samym stożkiem.
Nie posiada uszczelnień oraz nie nadaje
się do wkręcenia w korpus np. pompy, siłownika czy
rozdzielacza.
Dodatkowe
informacje:
Średnica gwintu M24x1,5 mierzona suwmiarką:
Średnica
zewnętrzna [mm]: 23,6 - 23,9
Średnica wewnętrzna [mm]: 22,2 -
22,6
Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy
dla normy polskiej) z uszczelnieniem o-ring
Gwint na stopce i na jednym
boku: zewnętrzny metryczny 24x1,5
Gwint na drugim boku: wewnętrzny metryczny 24x1,5
Wersja: ciężka
Ciśnieni pracy: 400 bar
Typ cieczy: olej
hydrauliczny
Wykonanie : stal automatowa pokryta ocynkiem.
Temperatura pracy : - 40 + 120
oznaczenie wgErmetto: XEL 16-S
oznaczenie wg Rastelli-Raccordi: TN421-16S
oznaczenie wg Cast : 604619.1
SYMBOL : CD-24
Zdjęcie poglądowe ze względu na różny
proces technologiczny złączka może zostać dostarczona w innej wersji
wizualnej
